Fronius Robacta Drive Einbauanleitung Seite 16

Transformation -
en Robacta Drive -
Single
-
-
-
-
-
-
-
Contrôle du
nombre des tours
du moteur au
Robacta Drive
Fig.2
Dévisser couvercle du boîtier et joues latérales.
Oter transfo de commande, NMI 4D et BM 45B et remplacer par nouveau transfo de
commande, NMI 4RD, NVZ 42 et PV 45S.
Nota! Ne remplacer la plaque de montage pour la plaquette que si la source de
courant a un numéro de série inférieur à 08303000.
Ficher câbles Molex à 12 fiches sur la NMI4 RD (A4/x8) et Molex à 10 fiches dans
PV45S A25/x3.
Ficher connecteur original pour la NMI4 D (A4/x8) dans le prolongateur Molex à 12
fiches libre.
Ficher connecteur Molex à 6 fiches dans NVZ 42 (A24/x2) et raccorder correctement
au redresseur primaire +/-.
Ficher connecteur Molex à 4 fiches dans NVZ 42 (A24/x1) et Molex à 6 fiches dans
(A25/x1.
Retirer lignes existantes du CPC à 37 fiches sur le dos de l'appareil et relier avec
X9/26,27 par nouveau câble Molex à 4 fiches (A25/x2).
Retirer ligne de valeur effective de moteur du CPC à 37 fiches X9/29 sur le dos de
l'appareil et ficher dans X9/36.
Vérifier si tous les raccords sont conformes au schéma de connexions.
P4
P3

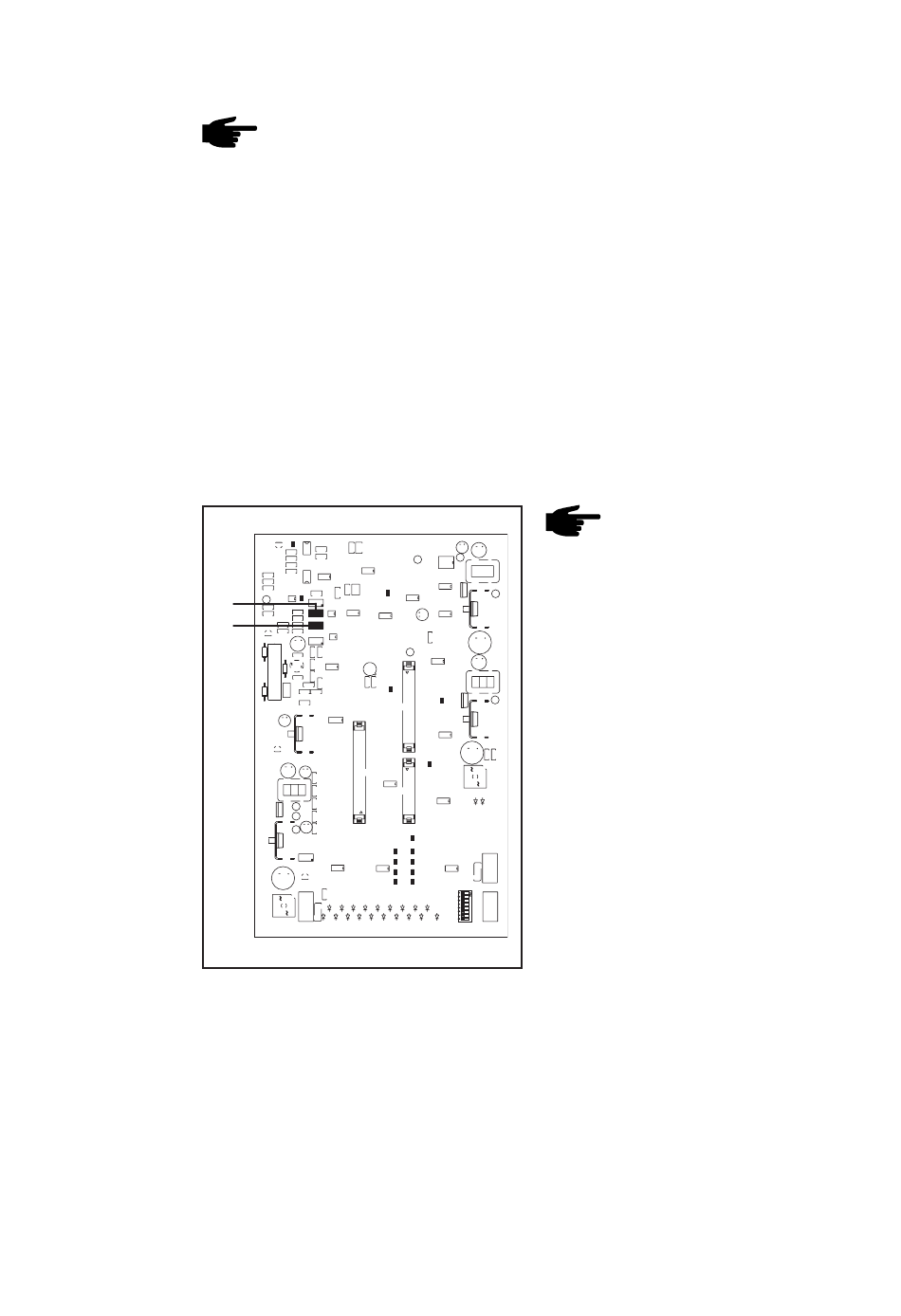

Bouton de réglage sur la NMI 4RD pour le
nombre des tours du moteur
Nota! Le contrôle du nombre des
tours n'est possible que si la NMI
4RD est remplacé. Le réglage
dans le menu Setup n'est pas
possible!
- Assembler système entier (sans fil de
soudage!)
- Contrôler sens de rotation
- Régler vitesse du dévidoir-fil à 1m/min
au minimum ... nombre des tours RD:
14 tr/min
- Modification possible au P4 sur la
plaquette NMI 4RD
- Régler vitesse du dévidoir-fil à 22m/
min au maximum... nombre des tours
RD: 310 tr/min
- Modification possible au P3 sur la
plaquette NMI 4RD
- Une fois le réglage terminé, contrôler
de nouveau la valeur minimale et
maximale.
2
