Ajustage du
nombre de tours
pour applications
fil chaud
Important ! Pour les applications fil chaud, la vitesse d'avance du fil doit être réglée
exactement sur une plage de 1 à 5 m/min. Pour les applications standard, la plage est
de 1 à 22 m/min (voir chapitre précédent "Contrôle du nombre de tours du moteur au
Robacta Drive").
Pour ajuster le nombre de tours sur une vitesse d'avance du fil de 1 à 5 m/min, procé-
dez de la manière suivante :
-
-
-
-

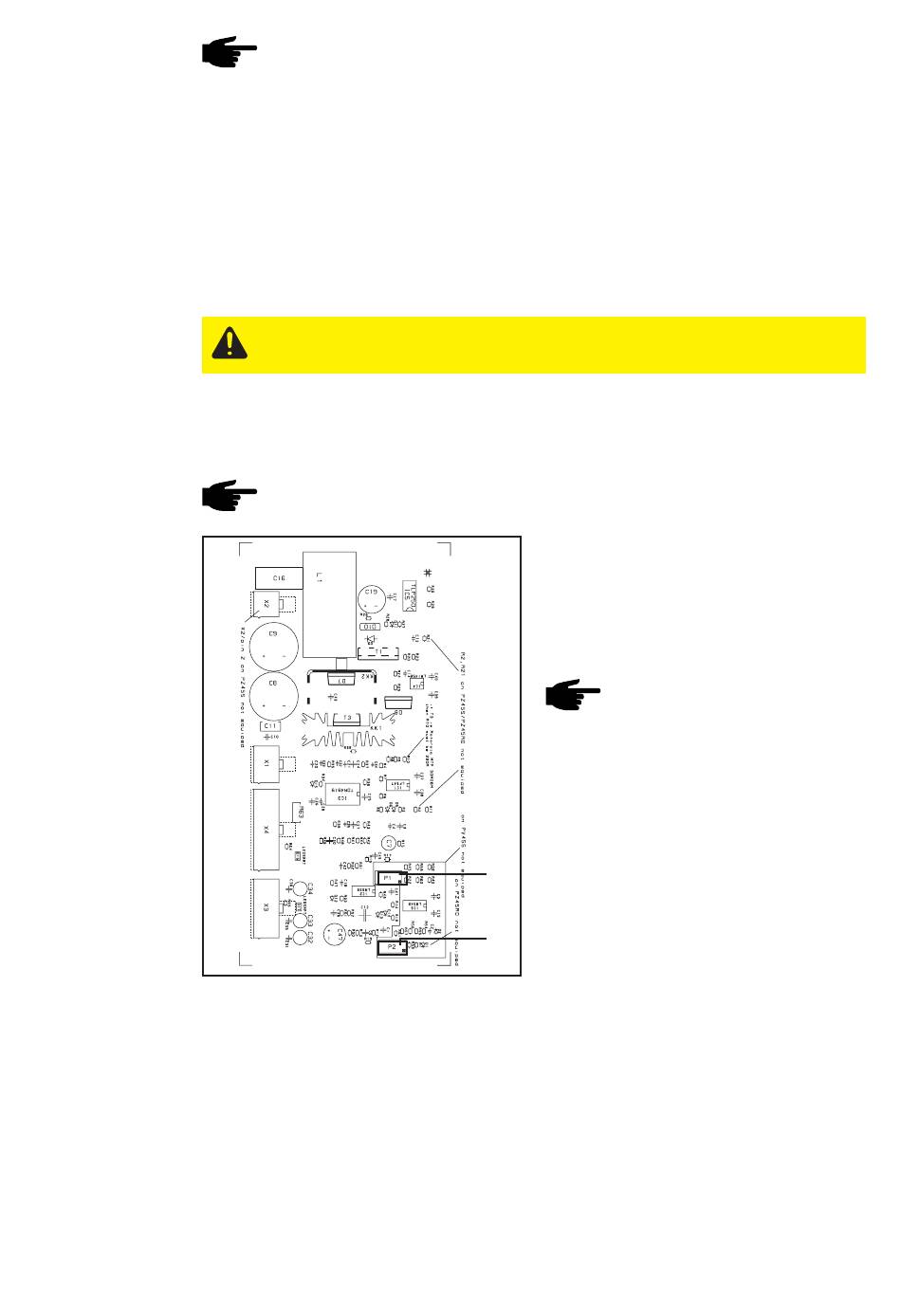

Fig.6
Nota! Effectuer l'ajustage uniquement sur un système entièrement équipé
(dévidoir-fil et Robacta Drive montés sur le robot). Sur les installations com-
mandées en livraison "monté et testé", l'ajustage du nombre de tours doit être
réitérée sur site.
assemblez le système complet (avec fil de soudage !)
Attention ! Risque de blessure avec le fil de soudage sortant. Tenir la torche
éloignée du visage et du corps.
contrôlez le sens de rotation
programmez une vitesse d'avance du fil de 1m/min (valeur de consigne du robot)
mesurez au bout d'une minute la longueur de fil transporté (doit faire 1 m).
Nota ! Le nombre de tours du Robacta Drive est réglé sur la valeur réelle et doit
par conséquent correspondre à la valeur de réglage.
Print PZ45RO
Possibilité de correction avec P2 sur la
plaquette PZ45RZO :
- régler la vitesse d'avance du fil sur 5
m/min (valeur de consigne du robot)
- mesurer la longueur de fil transporté
après 30 secondes (doit faire 2,5 m)
Nota ! Le nombre de tours du
Robacta Drive est réglé sur la
valeur réelle et doit par consé-
quent correspondre à la valeur de
réglage.
Possibilité de correction avec P1 sur la
plaquette PZ45RZO :
- régler la vitesse d'avance du fil sur 1
m/min (valeur de consigne du robot)
P1
- mesurer au bout d'une minute la
longueur de fil transporté (doit faire 1
m)
P2
- Lorsque le réglage est terminé, con-
trôler une nouvelle fois les valeurs
minimale et maximale.
