Set de modification robacta drive single
Généralités
Einbauset Robac- Le kit 4,100,210,U est composé des éléments suivants:
ta Drive Single
(9)
(11)

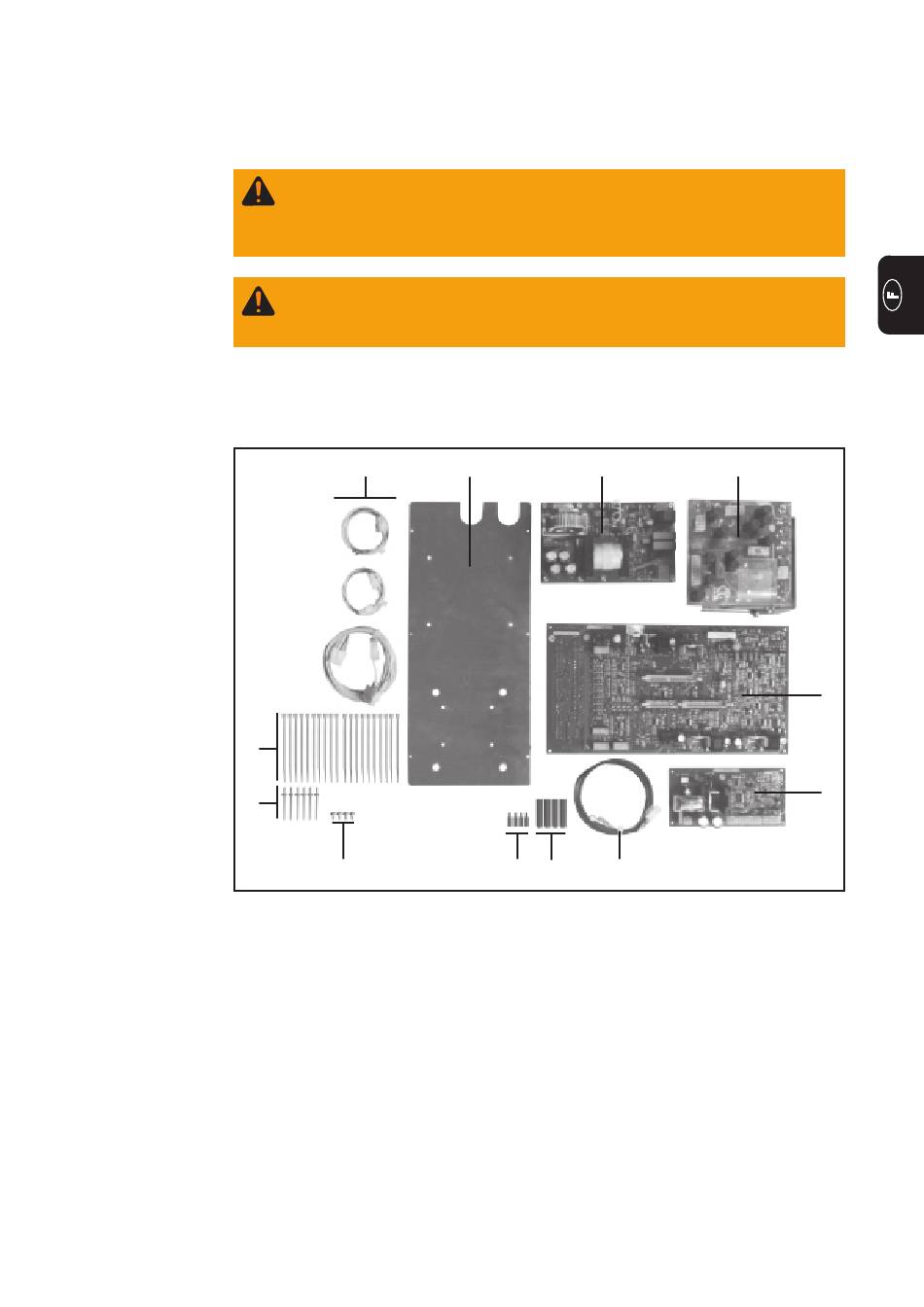

Fig.1
(1) Plaquette NVZ 42
(2) Plaquette PV 45 S
(3) Plaquette NMI 4 RD
(4) 4 Entretoise M4x15
(5) 4 Entretoise M4x40
(6) Harnais des câbles Robacta Drive
(7) Plaque de montage pour la plaquette
(8) Transfo de commande 220-415V/50H
(9) 20 cravates de câbles
(10) 4 vis à tête goutte-de-suif 4,8x9,5
(11)
Avertissement! Les travaux mal faits peuvent entrainer de garves dommages
corporels et matériels. Les opéracions décrites ci-après ne doivent être effec-
tuées que par des membres du personnel formés par Fronius ! Observez les
consignes de sécurité du mode d'emploi de la source de courant.
Avertissement! Un électochoc peut être mortel. Avant d'ouvrir l'appareil:
- Commuter l'interrupteur principal de la source de courant enposition „O"
- Débrancher la prise de la source de courant
(6)
(10)
Set de modification Robacta Drive Single
6 rivets 3,2
(7) (1)
(4) (5) (6)
1
(8)
(3)
(2)
