Einbauanleitung für Robacta Drive mit Zwischen-
trieb
Allgemeines

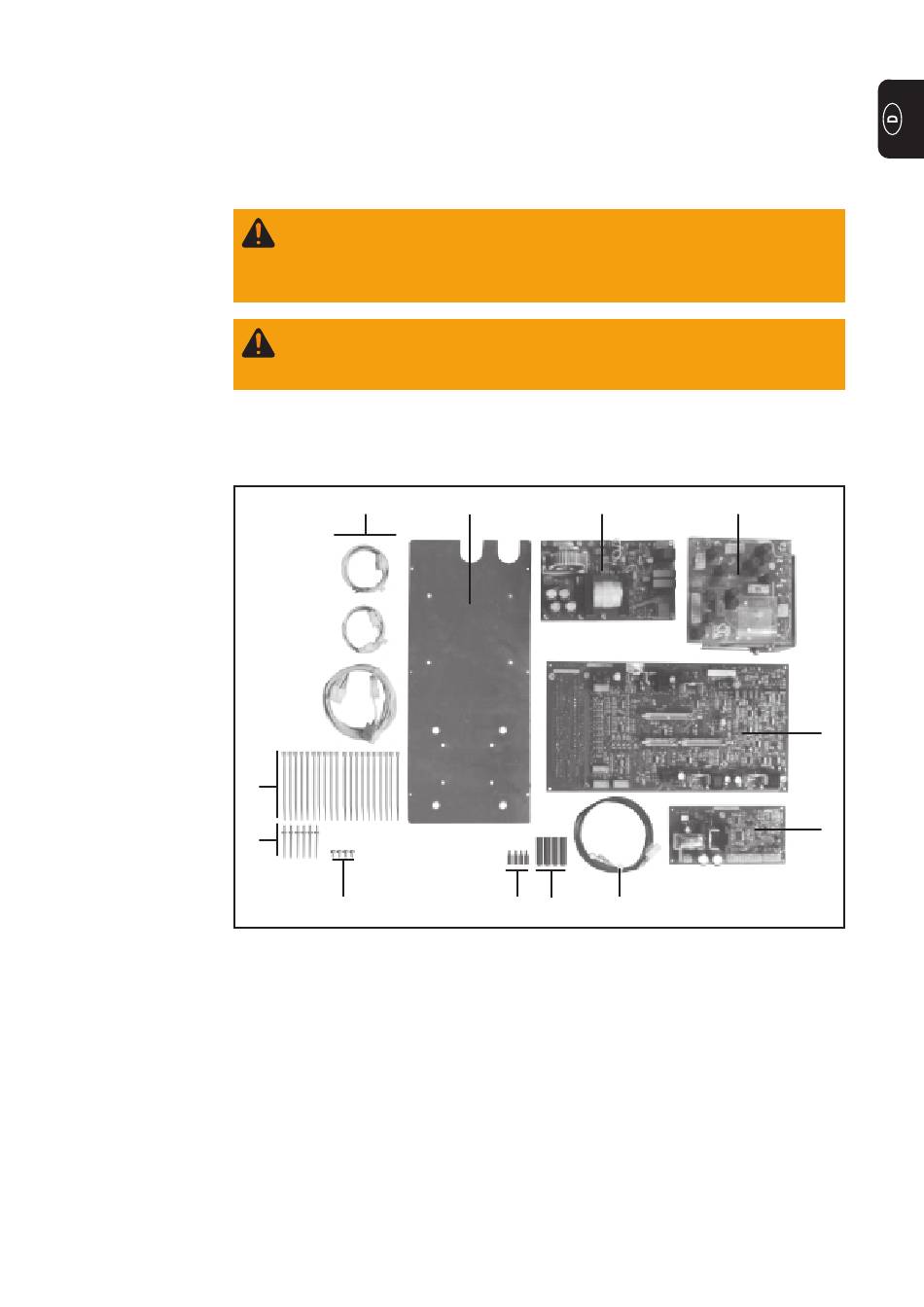

Einbauset Robac- Das Einbauset 4,100,210,U besteht aus folgenden Bauteilen:
ta Drive Single
(9)
(11)
Abb.1 Einbauset
(1) Print NVZ 42
(2) Print PV 45 S
(3) Print NMI 4 RD
(4) 4 Distanzen M4x15
(5) 4 Distanzen M4x40
(6) Kabelbaum Robacta Drive
(7) Printaufnahmeblech
(8) Steuertrafo 220-415V/50H
(9) 20 Kabelbinder
(10)4 Linsenblechschrauben 4,8x9,5
(11) 6 Nieten 3,2
Warnung! Fehlerhaft durchgeführte Arbeiten können schwerwiegende Sach- und
Personenschäden verursachen. Nachfolgend beschriebene Tätigkeiten dürfen
nur von Fronius-geschultem Fachpersonal durchgeführt werden! Beachten Sie
die Sicherheitsvorschriften in der Bedienungsanleitung der Stromquelle.
Warnung! Ein Elektroschock kann tödlich sein. Vor Öffnen des Gerätes:
- Netzschalter der Stromquelle in Stellung „O" schalten
- Stromquelle vom Netz trennen
(6) (7)
(10)
1
(1)
(4) (5) (6)
(8)
(3)
(2)
