Fronius Robacta Drive Einbauanleitung Seite 17

Set de modificati- Le kit 4,100,211,U est composé des éléments suivants:
on „Entraînement
Intermédiaire
Robacta Drive"

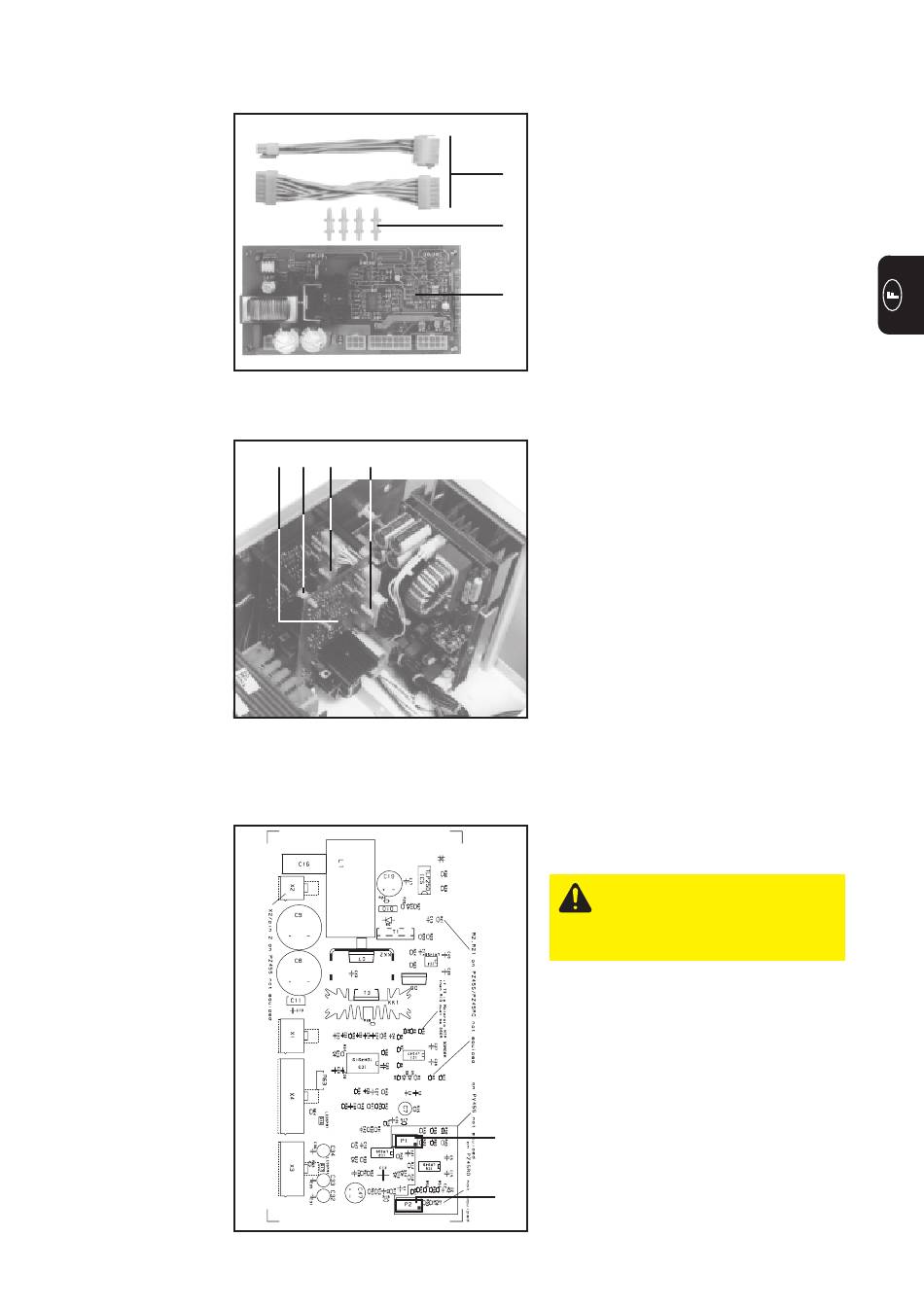

Abb.3 Einbauset
Transformation
en entraînement
intermédiaire
pour Robacta
Abb.4 Einbaupostition Print PZ45 RO
Réajuster le
nombre des tours
du moteur pour
l'entraînement
intermédiaire (VR
153/155)
Fig.5
(7) (5) (6) (8)
Plaquette PZ45RO
(1) Plaquette PZ 45RO
(2) 4 Entretoises encliquetables
(3) harnais de câbles pour entraînement
(3)
intermedaire
(2)
(1)
- Dévisser couvercle du boîtier et joues
latérales
- Visser entretoises encliquetables -
fig.3/pos.(2) - sur les entretoises
M4x40 - fig.4/pos.(5).
- Ficher câbles - fig.3/pos.(3) - dans
douilles à 14 fiches sur la plaquette
PV45S (A25x4) - fig.4/pos.(6).
- Installer plaquette PZ45 RO - fig.3/
pos.(1) - parallèlement à la plaquette
PV45 S - fig.4/pos.(7)
- Ficher connecteur à 14 fiches sur la
plaquette PZ45 RO (A26X4) - fig.4/
pos.(8)
- Ficher connecteur à 4 fiches sur la
plaquette PZ45 RO (A26X2) et prolon-
gateur à 10 fiches dans connecteur à
10 fiches.
- Assembler système entier (sans fil de
soudage!)
Attention ! Risque de blessure
avec le fil de soudage sortant.
Tenir la torche éloignée du
visage et du corps.
- Contrôler sens de rotation
- Régler vitesse du dévidoir-fil à 1m/min
au minimum ... nombre des tours RD:
10 tr/min
- Modification possible au P2 sur la
plaquette PZ 45RO - fig.5
- Régler vitesse du dévidoir-fil à 22m/
min au maximum... nombre des tours
P1
RD: 226 tr/min
- Modification possible au P1 sur la
plaquette PZ 45RO - fig.5
P2 - Une fois le réglage terminé, contrôler
de nouveau la valeur minimale et
maximale.
3
