Kettenspanner einstellen

32
Befestigung des
Kettenspanners
Der Kettenspanner hält die Kette wäh-
rend des kompletten Faltvorgangs straff
gespannt. Der Kettenspanner ist am
unteren Schaltungsröllchen montiert.
Die Schraube des Schaltungsröllchens
wurde hierzu durch eine längere
Schraube ersetzt. Auf der Gegenseite
wird der Kettenspanner mit einer Mut-
ter befestigt.
Hinweis!
Achten Sie beim Ersetzen des
Schaltwerks darauf, dass der Käfig
die gleiche Länge besitzt wie das
Original-Schaltwerk.
Es können sonst Probleme beim Fal-
ten entstehen, da eine ausreichen-
de Kettenspannung möglicherweise
nicht gewährleistet ist.
RL_Inhalt_051031.indd 32

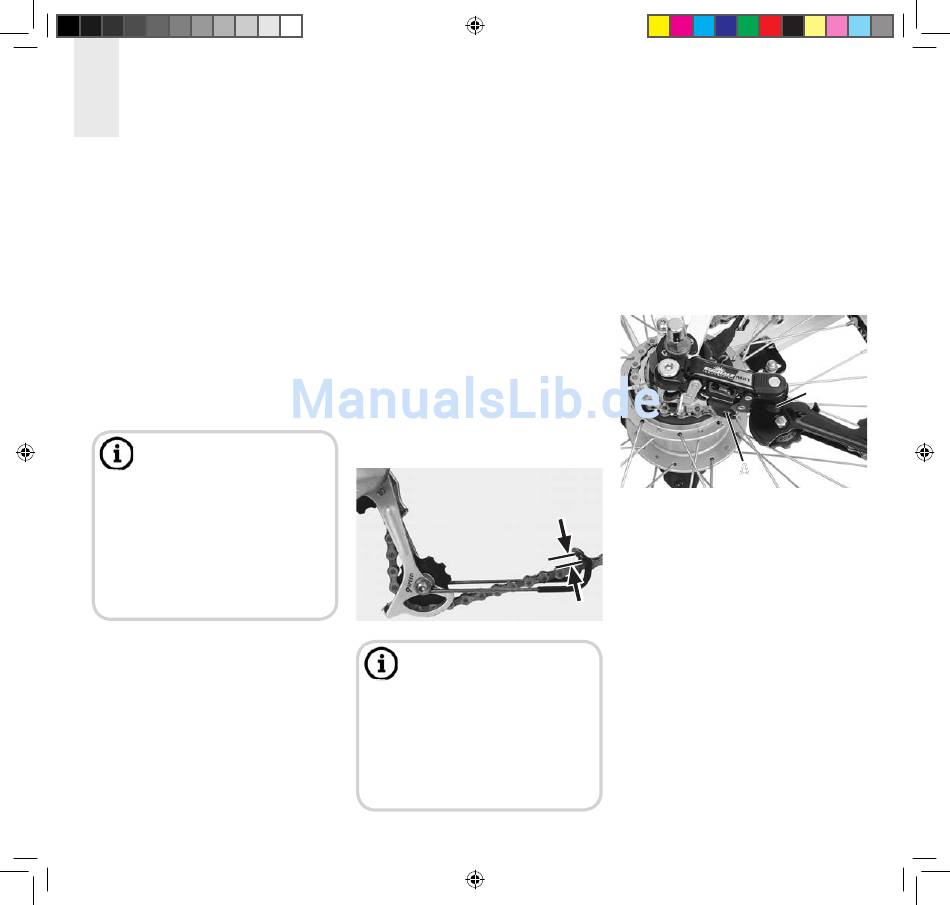

Kettenspanner einstellen
• Schalten Sie auf das kleinste Ritzel.
• Das vordere Ende sollte eine Distanz
zur Kette von ca. 2 mm haben.
• Zum Einstellen des Kettenspanners
zuerst die Mutter am unteren Schal-
tröllchen etwas lösen. Dann die
Schraube etwas lösen.
• Stellen Sie den Kettenspanner ein.
• Ziehen Sie zuerst die Schraube fest
und dann die Mutter.
• Schalten Sie auf das größte Ritzel.
Der Kettenspanner darf nicht den Rei-
fen oder die Felge berühren.
Hinweis!
Ist Ihr Birdy mit Big Apple-
Bereifung ausgestattet, muss der
Kettenspanner eine etwas größere
Distanz zur Kette haben. Prüfen
Sie beim Schalten auf das größte
Ritzel, dass der Kettenspanner nicht
den Reifen berührt.
Kettenspanner Birdy city
Bei diesem Modell kommt kein zusätz-
licher Spannbügel zum Einsatz. Die
Einstellmöglichkeiten beschränken sich
auf die Position der Leitröllchen zum
Ritzel.
A
• Das obere Leitröllchen muss genau
unter dem Ritzel stehen.
• Drehen Sie an der Schraube A, um die
Position zu korrigieren. Der Schrau-
benkopf befindet sich auf der Innen-
seite des Kettenspanners.
