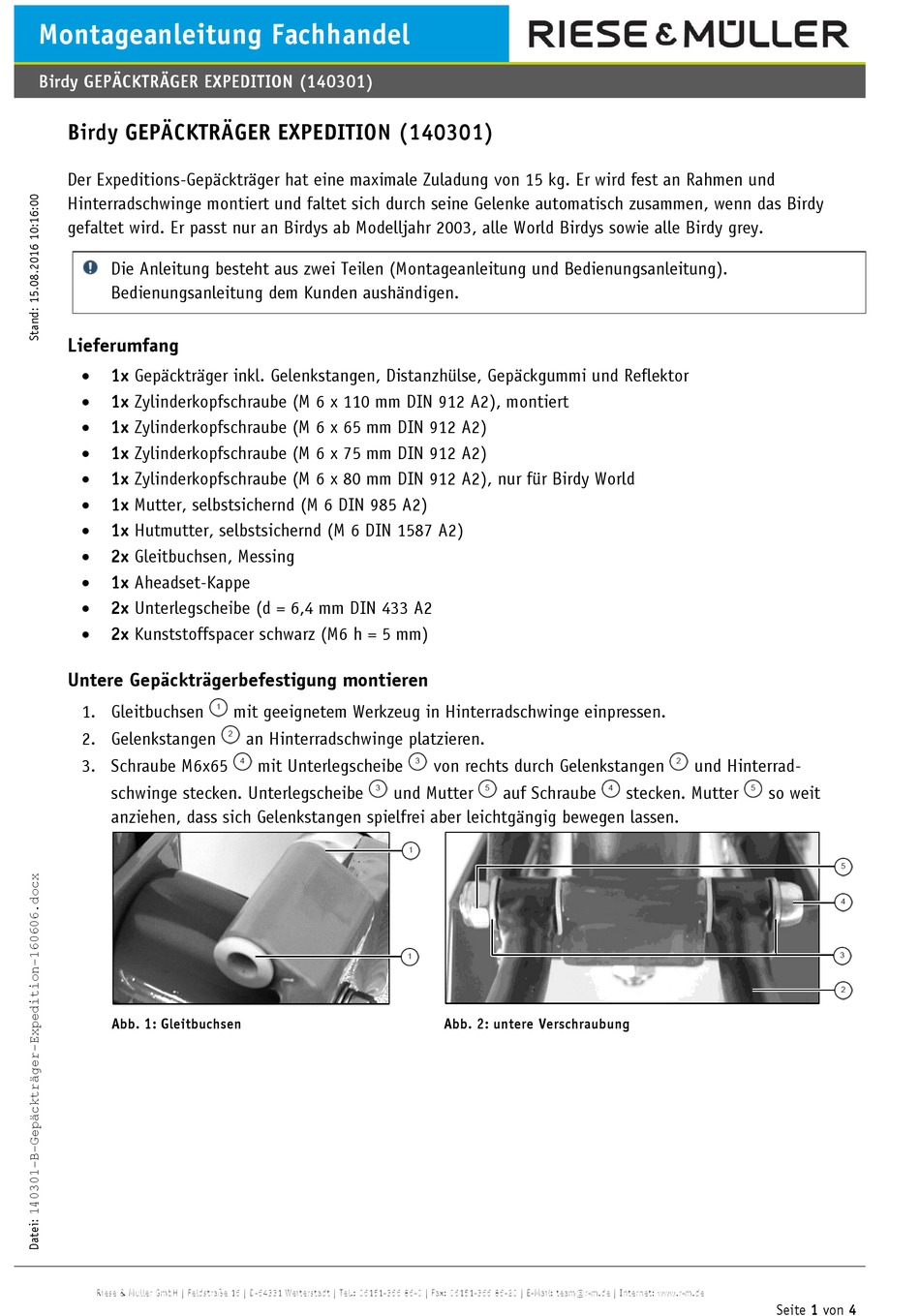

RIESE & MÜLLER Birdy Montageanleitung

Montageanleitung Fachhandel
Birdy GEPÄCKTRÄGER EXPEDITION (140301)
Birdy GEPÄCKTRÄGER EXPEDITION (140301)
Der Expeditions-Gepäckträger hat eine maximale Zuladung von 15 kg. Er wird fest an Rahmen und
Hinterradschwinge montiert und faltet sich durch seine Gelenke automatisch zusammen, wenn das Birdy
gefaltet wird. Er passt nur an Birdys ab Modelljahr 2003, alle World Birdys sowie alle Birdy grey.
Die Anleitung besteht aus zwei Teilen (Montageanleitung und Bedienungsanleitung).
Bedienungsanleitung dem Kunden aushändigen.
Lieferumfang

1x Gepäckträger inkl. Gelenkstangen, Distanzhülse, Gepäckgummi und Reflektor
 1x Zylinderkopfschraube (M 6 x 110 mm DIN 912 A2), montiert

1x Zylinderkopfschraube (M 6 x 65 mm DIN 912 A2)
 1x Zylinderkopfschraube (M 6 x 75 mm DIN 912 A2)

1x Zylinderkopfschraube (M 6 x 80 mm DIN 912 A2), nur für Birdy World
 1x Mutter, selbstsichernd (M 6 DIN 985 A2)

1x Hutmutter, selbstsichernd (M 6 DIN 1587 A2)
 2x Gleitbuchsen, Messing

1x Aheadset-Kappe
 2x Unterlegscheibe (d = 6,4 mm DIN 433 A2

2x Kunststoffspacer schwarz (M6 h = 5 mm)
Untere Gepäckträgerbefestigung montieren
1. Gleitbuchsen
2. Gelenkstangen
3. Schraube M6x65
schwinge stecken. Unterlegscheibe
anziehen, dass sich Gelenkstangen spielfrei aber leichtgängig bewegen lassen.
Abb. 1: Gleitbuchsen
Riese & Müller GmbH | Feldstraße 16 | D-64331 Weiterstadt | Tel.: 06151-366 86-0 | Fax: 06151-366 86-20 | E-Mail: team@r-m.de | Internet: www.r-m.de
mit geeignetem Werkzeug in Hinterradschwinge einpressen.
an Hinterradschwinge platzieren.
mit Unterlegscheibe
und Mutter
von rechts durch Gelenkstangen
auf Schraube
Abb. 2: untere Verschraubung
und Hinterrad-
stecken. Mutter so weit
Seite 1 von 4
