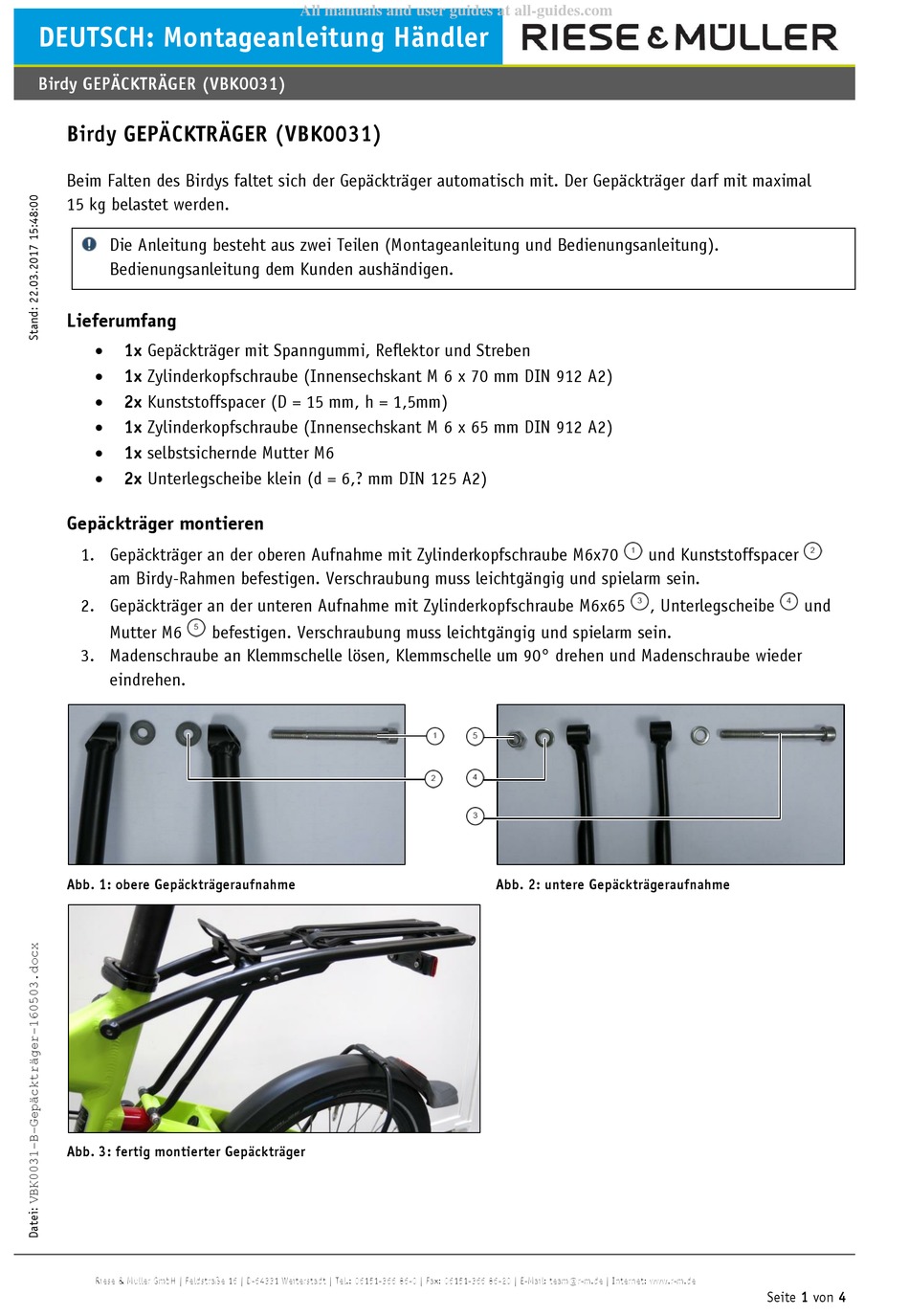

DEUTSCH: Montageanleitung Händler
Birdy GEPÄCKTRÄGER (VBK0031)
Birdy GEPÄCKTRÄGER (VBK0031)
Beim Falten des Birdys faltet sich der Gepäckträger automatisch mit. Der Gepäckträger darf mit maximal
15 kg belastet werden.
Die Anleitung besteht aus zwei Teilen (Montageanleitung und Bedienungsanleitung).
Bedienungsanleitung dem Kunden aushändigen.
Lieferumfang
1x Gepäckträger mit Spanngummi, Reflektor und Streben
1x Zylinderkopfschraube (Innensechskant M 6 x 70 mm DIN 912 A2)
2x Kunststoffspacer (D = 15 mm, h = 1,5mm)
1x Zylinderkopfschraube (Innensechskant M 6 x 65 mm DIN 912 A2)
1x selbstsichernde Mutter M6
2x Unterlegscheibe klein (d = 6,? mm DIN 125 A2)
Gepäckträger montieren
1. Gepäckträger an der oberen Aufnahme mit Zylinderkopfschraube M6x70
am Birdy-Rahmen befestigen. Verschraubung muss leichtgängig und spielarm sein.
2. Gepäckträger an der unteren Aufnahme mit Zylinderkopfschraube M6x65
Mutter M6
3. Madenschraube an Klemmschelle lösen, Klemmschelle um 90° drehen und Madenschraube wieder
eindrehen.
Abb. 1: obere Gepäckträgeraufnahme
Abb. 3: fertig montierter Gepäckträger
Riese & Müller GmbH | Feldstraße 16 | D-64331 Weiterstadt | Tel.: 06151-366 86-0 | Fax: 06151-366 86-20 | E-Mail: team@r-m.de | Internet: www.r-m.de
All manuals and user guides at all-guides.com
befestigen. Verschraubung muss leichtgängig und spielarm sein.
und Kunststoffspacer
, Unterlegscheibe
Abb. 2: untere Gepäckträgeraufnahme
und
Seite 1 von 4
