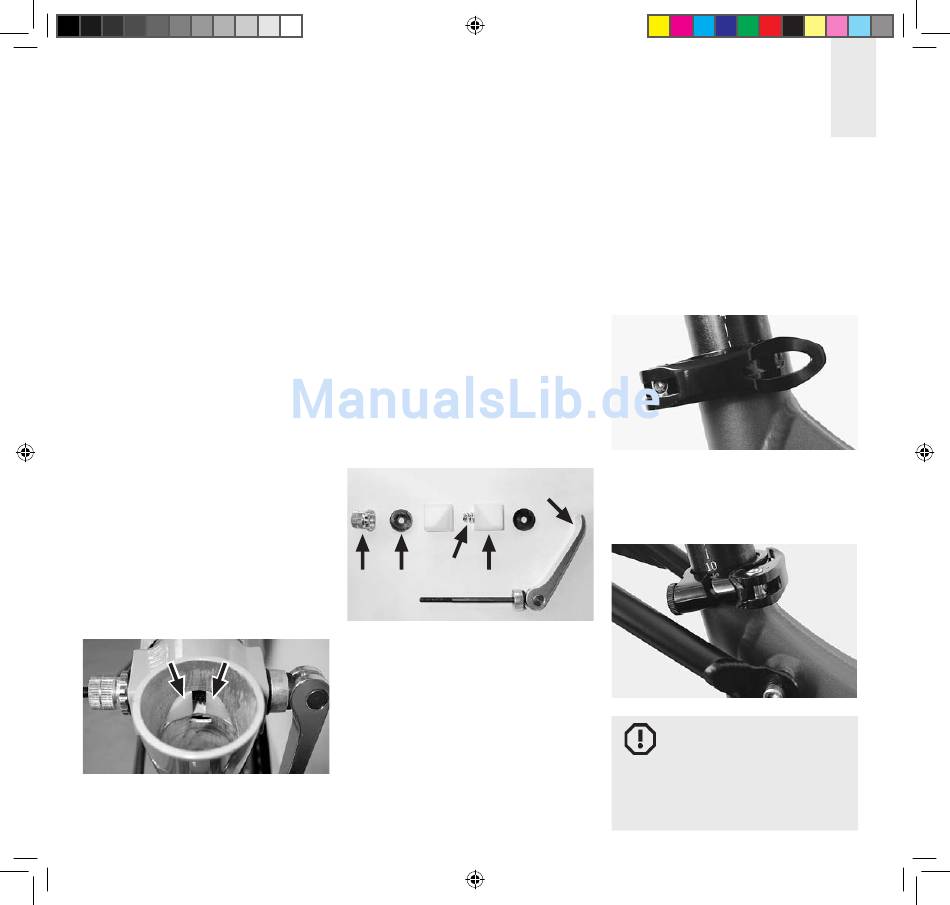

Das Birdy red ist mit einer Fixierung
der Sattelstütze über zwei Klemmseg-
mente ausgerüstet. Alle anderen Birdys
haben eine normale Klemmschelle oben
am Sitzrohr. Die Bedienung des Schnell-
spannhebels erfolgt wie auf Seite 19
beschrieben.
Klemmung einstellen
Mittels der Rändelmutter muss der
Schnellspanner so eingestellt werden,
dass einerseits die Sattelstütze ausrei-
chend geklemmt wird und andererseits
nach dem Öffnen des Schnellspanners
die Sattelstütze leichtgängig ist.
Segmentklemmung demontieren
Achten Sie auf die korrekte Position
der Klemmsegmente. Die Segmente
müssen so ausgerichtet sein, dass die
angeschrägten Flächen bündig mit der
Innenseite des Sitzrohres abschließen
(siehe Pfeile).
RL_Inhalt_051031.indd 19
Klemmung der Sattelstütze
Segmentklemmung warten
Die Segmentklemmung bedarf keiner-
lei Schmierung. Es empfiehlt sich, die
Einzelteile und auch die Sattelstütze
je nach Verschmutzungsgrad von Zeit
zu Zeit mit einem trockenen fettfreien
Lappen zu reinigen. Bei gröberer Ver-
schmutzung die Oberflächen mit Wasser
und etwas Spülmittel reinigen.
Bei einer Demontage der Segmentklem-
mung beachten Sie bitte die unten
abgebildete Einbaureihenfolge. Die
Segmentklemmung besteht aus folgen-
den Einzelteilen:
E
D
B C
• Schnellspanner A inklusive
Rändelmutter B
• zwei Distanzscheiben C
• je ein Klemmsegment links und
rechts D
• Spiralfeder E
Klemmschelle
Das Birdy mit Monocoque-Rahmen ist
mit einer separaten Klemmschelle aus-
gerüstet. Die Position der Klemmschelle
ist so, dass sich der Spannhebel auf der
rechten Seite befindet
In Verbindung mit dem Gepäckträger
A
Expedition muss die Klemmschelle um
90° verdreht werden (siehe Bild unten).
Achtung!
Kontrollieren Sie regelmäßig,
ob die Klemmschelle vollständig auf
das Sitzrohr geschoben ist und so
die Sattelstütze optimal klemmt.
