Introduction du fil de soudage dans le Robacta
KD Drive
Introduction du
1
fil de soudage
dans le Robacta
2
KD Drive
(11)
Monter les galets d'entraînement dans le KD 7000. Introduire le fil de soudage.
3
4
5
6
7
8
60
Mettre l'interrupteur d'alimentation — sur le dévidoir de fil froid — en positi-
on « 0 » ; débrancher le câble d'alimentation de la prise secteur.
Ouvrir le panneau gauche du dévidoir de fil froid.
(7)
(14)
(12)
(
) 8

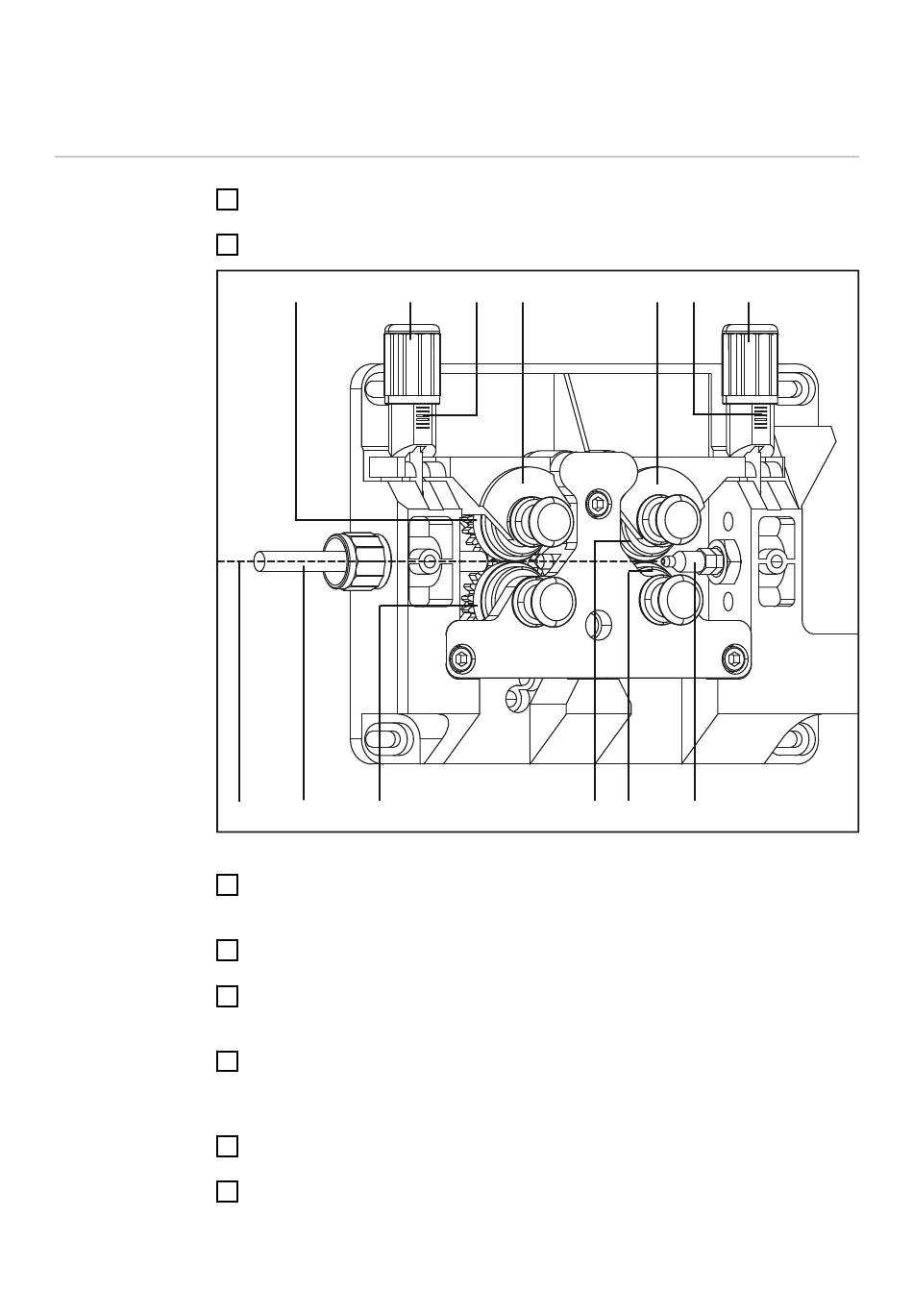

Faire pivoter vers l'avant les dispositifs de réglage de tension (3) et (4) qui
setrouvent au niveau du dispositif d'entraînement à 4 galets du dévidoir de fil
froid.
Relever les linguets (5) et (6) se trouvant sur le dispositif d'entraînement à 4
galets du dévidoir de fil froid.
Insérer les galets d'entraînement (7) à (10) qui se trouvent au niveau du dis-
positif d'entraînement à 4 galets du dévidoir de fil froid. Procéder en fonction
du fil de soudage employé.
Toujours au niveau du dispositif d'entraînement à 4 galets du dévidoir de fil
froid, introduire le fil de soudage (11) d'environ 50 mm (1,97 in) dans le guide
d'amenée du faisceau de robot TIG « Robacta KD Drive » (13), en passant par
le guide d'amenée (12).
Rabattre vers le bas les linguets (5) et (6) se trouvant sur le dispositif d'ent-
raînement à 4 galets du dévidoir de fil froid.
Toujours au niveau du dispositif d'entraînement à 4 galets du dévidoir de fil
froid, faire pivoter en position verticale le dispositif de réglage de tension (3).
Le dispositif de réglage de tension (4) reste quant à lui ouvert.
(3)
(5)
(9)
1 (
) 0
(6)
(4)
(15)
(13)
