15
16
Draht-Auslaufdüse vom Zuführungsrohr auf-
schrauben
18
19
20
21
18
Taste Drahtvorlauf (1) am Robacta KD Drive drücken, bis der Schweißdraht
aus dem Brenner ragt bei Drahtstau an der Antriebsrolle vom Robacta KD-
Drive:
bei Drahtstau an der Antriebsrolle vom Robacta KD-Drive:
-
Einfädelvorgang sofort stoppen (Taste Drahtvorlauf (1) loslassen)
-
Spannhebel (16) öffnen
WARNUNG!
Gefahr durch rotierende Vorschubrollen.
Schwere Personenschäden können die Folge sein.
▶
Nicht in die Vorschubrollen greifen.
-
Schweißdraht mit Hilfe der Tasten Drahtvorlauf (1) und Drahtrücklauf (2)
in brennerseitige Ein-/Auslaufdüse einführen
-
Taste Drahtvorlauf (1) drücken, bis der Schweißdraht aus dem Brenner
ragt
-
Vorgang „Schweißdraht einlaufen lassen" beenden
-
Spannhebel (16) schließen
Vorgang „Schweißdraht einlaufen lassen" durch Loslassen der Taste Draht-
vorlauf (1) beenden
Am 4-Rollen-Antrieb des Kaltdraht-Vorschubs Spannvorrichtung (4) in senk-
rechte Position schwenken
Am 4-Rollen-Antrieb des Kaltdraht-Vorschubs mittels Spannmuttern (14)
und (15) Anpressdruck einstellen.
WICHTIG! Anpressdruck so einstellen, dass der Schweißdraht nicht defor-
miert wird, jedoch ein einwandfreier Drahttransport gewährleistet ist.
Linkes Seitenteil des Kaltdraht-Vorschubes schließen
Netzschalter am Kaltdraht-Vorschub in Stellung „0" schalten, Netzkabel vom
Netz trennen.
Detaillierte Beschreibung der Arbeitsschritte sind in der Bedienungsanlei-
tung des Kaltdraht-Vorschubes zu finden.

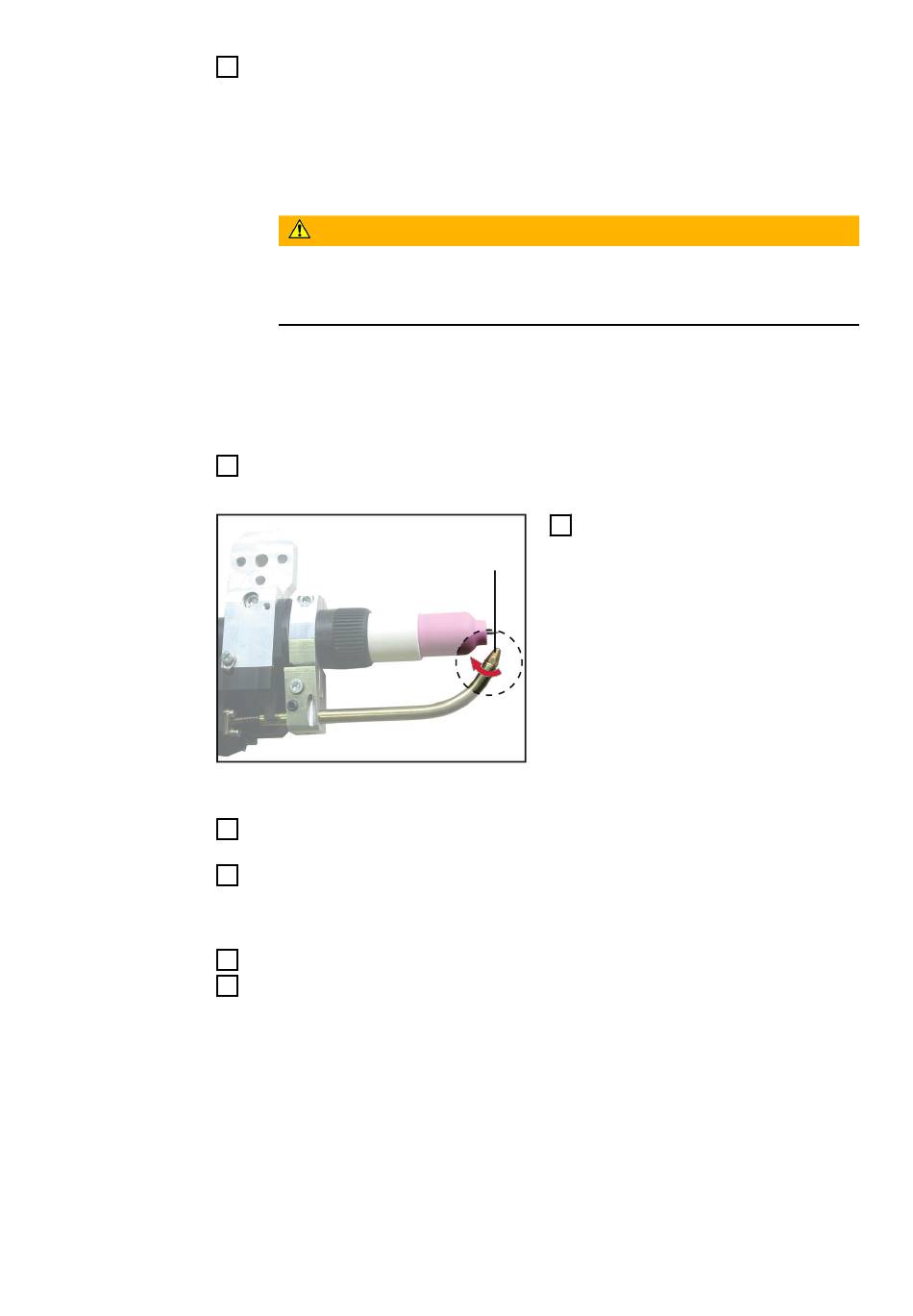

Draht-Auslaufdüse (17) vom
17
Zuführungsrohr aufschrauben
(17)
