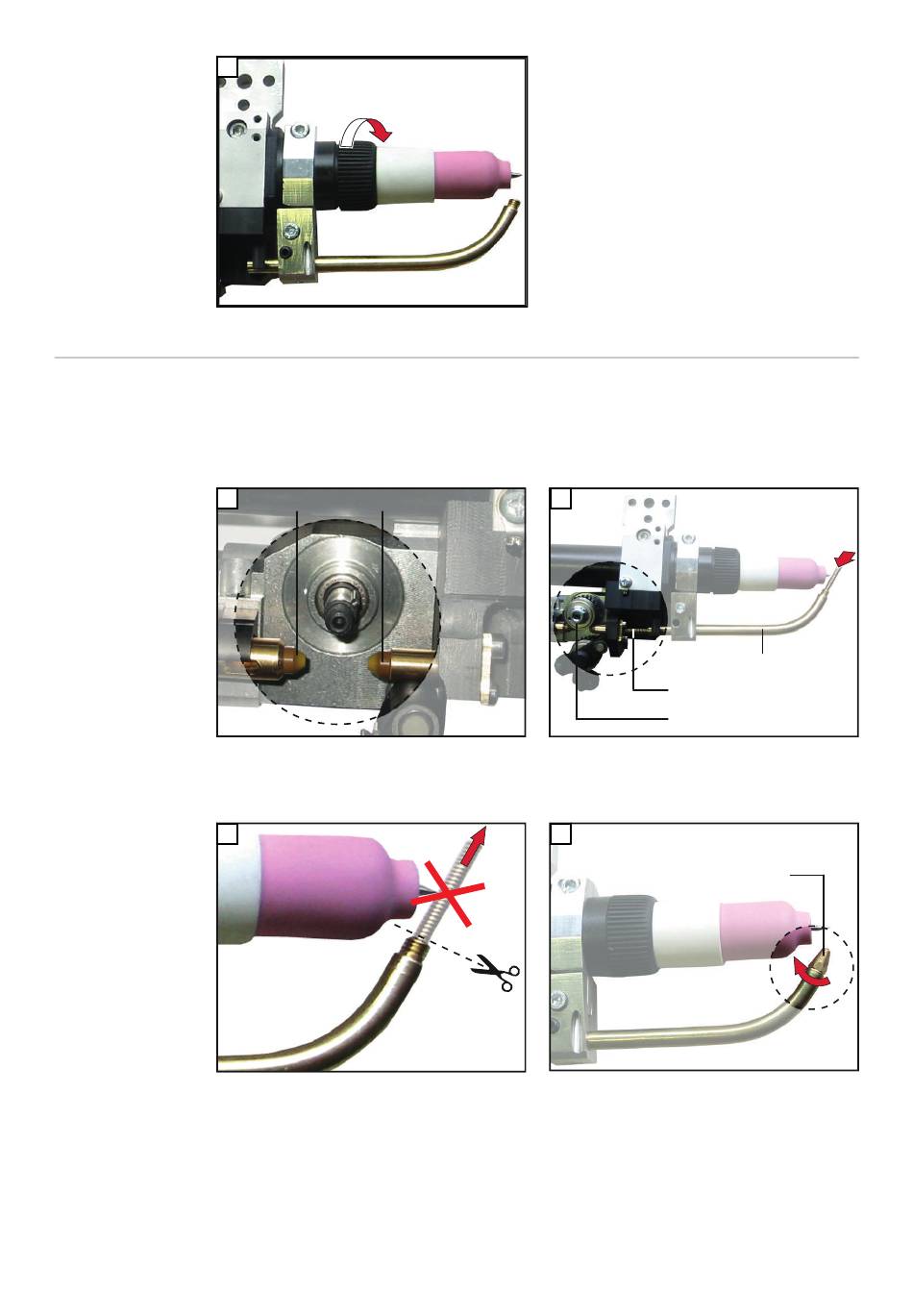

Visser la tête de torche
Montage de Outre les outils fournis, vous aurez besoin pour le montage de l'équipement de
l'équipement de base des outils suivants :
base
-
-
1
Retirer la roue d'entraînement côté moteur ainsi
que le galet. Visser la buse d'entrée/sortie de fil
et la fixer au moyen de la pince pointue (2 fois).
1
Couper l'insert de guidage du fil au ras du fileta-
ge du tube d'alimentation en utilisant une pince
coupante diagonale
54
une pince pointue,
une pince coupante diagonale.
Buse d'entrée/sortie de fil
2
Tube d'alimentation
Insert de guidage du fil
Roue d'entraînement, galet
Remonter la roue d'entraînement côté moteur
ainsi que le galet. Introduire l'insert de guidage
du fil dans le tube d'alimentation, jusqu'à la
butée.
2
Buse de sortie de fil
Visser la buse de sortie de fil sur le tube d'ali-
mentation
