Schweißdraht In Robacta Kd Drive Einlaufen Lassen - Fronius Robacta KD Drive Bedienungsanleitung

Schweißdraht in Robacta KD Drive einlaufen las-
sen
Schweißdraht in
1
Robacta KD Dri-
ve einlaufen las-
2
sen
(11)
Vorschubrollen in KD 7000 einsetzen, Schweißdraht einlaufen lassen
3
4
5
6
7
8
9
10
16
Netzschalter am Kaltdraht-Vorschub in Stellung „0" schalten, Netzkabel vom
Netz trennen
Linkes Seitenteil des Kaltdraht-Vorschubes öffnen
(7) (14)
(12)
( ) 8

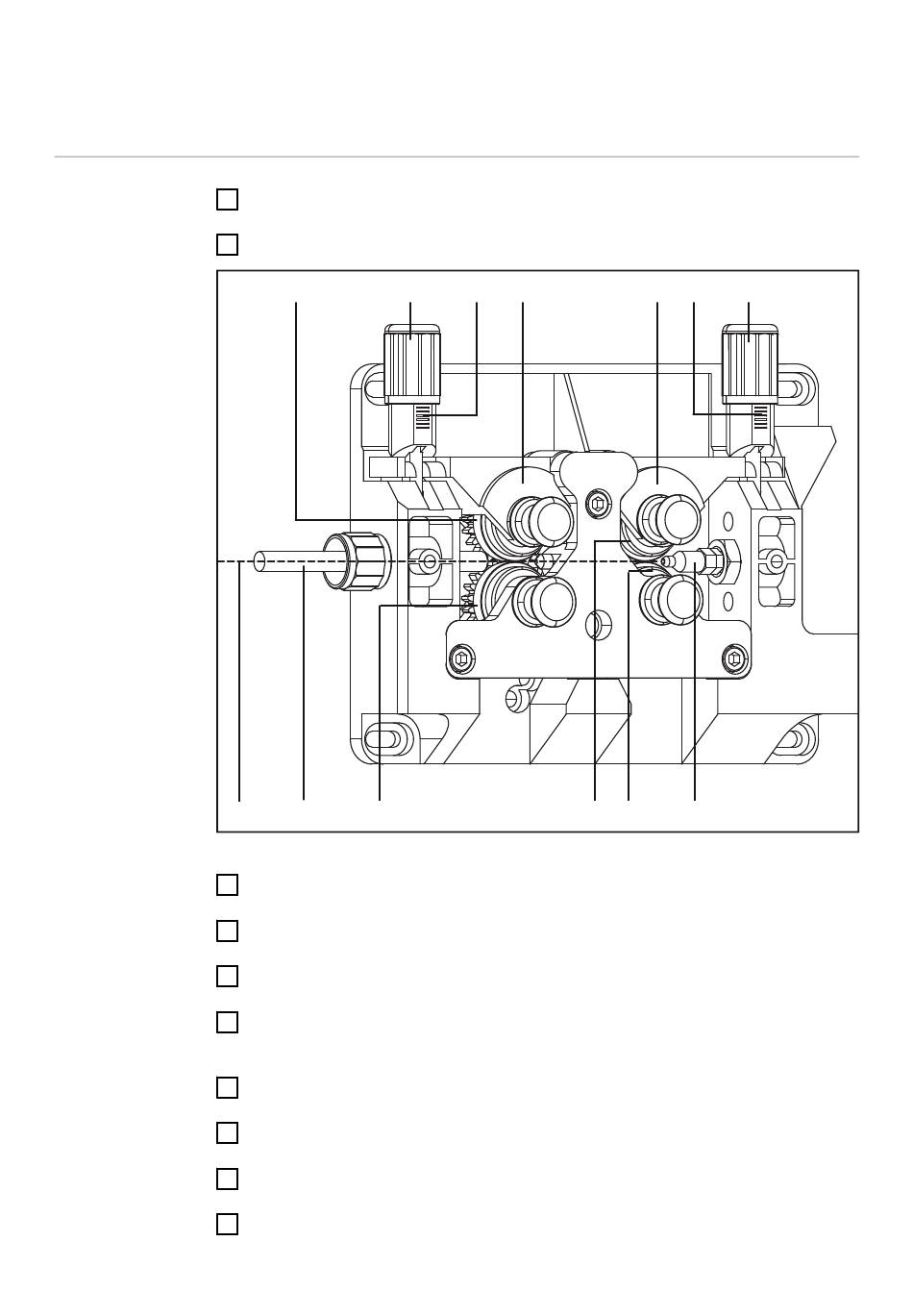

Am 4-Rollen-Antrieb des Kaltdraht-Vorschubes Spannvorrichtungen (3) und
(4) nach vorne schwenken
Am 4-Rollen-Antrieb des Kaltdraht-Vorschubes Druckhebel (5) und (6) nach
oben klappen
Am 4-Rollen-Antrieb des Kaltdraht-Vorschubes Vorschubrollen (7) - (10) ent-
sprechend dem zu fördernden Schweißdraht einsetzen
Am 4-Rollen-Antrieb des Kaltdraht-Vorschubes Schweißdraht (11) über das
Einlaufrohr (12) etwa 50 mm (1,97 in.) in das Einlaufrohr des WIG-Roboter-
Schlauchpaketes „Robacta KD Drive" (13) schieben
Am 4-Rollen-Antrieb des Kaltdraht-Vorschubes Druckhebel (5) und (6) nach
unten klappen
Am 4-Rollen-Antrieb des Kaltdraht-Vorschubes Spannvorrichtung (3) in
senkrechte Position schwenken - Spannvorrichtung (4) bleibt geöffnet
Am 4-Rollen-Antrieb des Kaltdraht-Vorschubes mittels Spannmutter (14)
geringen Anpressdruck einstellen (max. 2)
WIG-Roboter-Schlauchpaketes „Robacta KD Drive" möglichst geradlinig aus-
legen
(3) (5)
(9) 1 ( ) 0
(6) (4) (15)
(13)
