Schwenkhebelseitige Förderrolle Tauschen - Fronius Robacta KD Drive Bedienungsanleitung

Schwenkhebel-
seitige Förder-
rolle tauschen

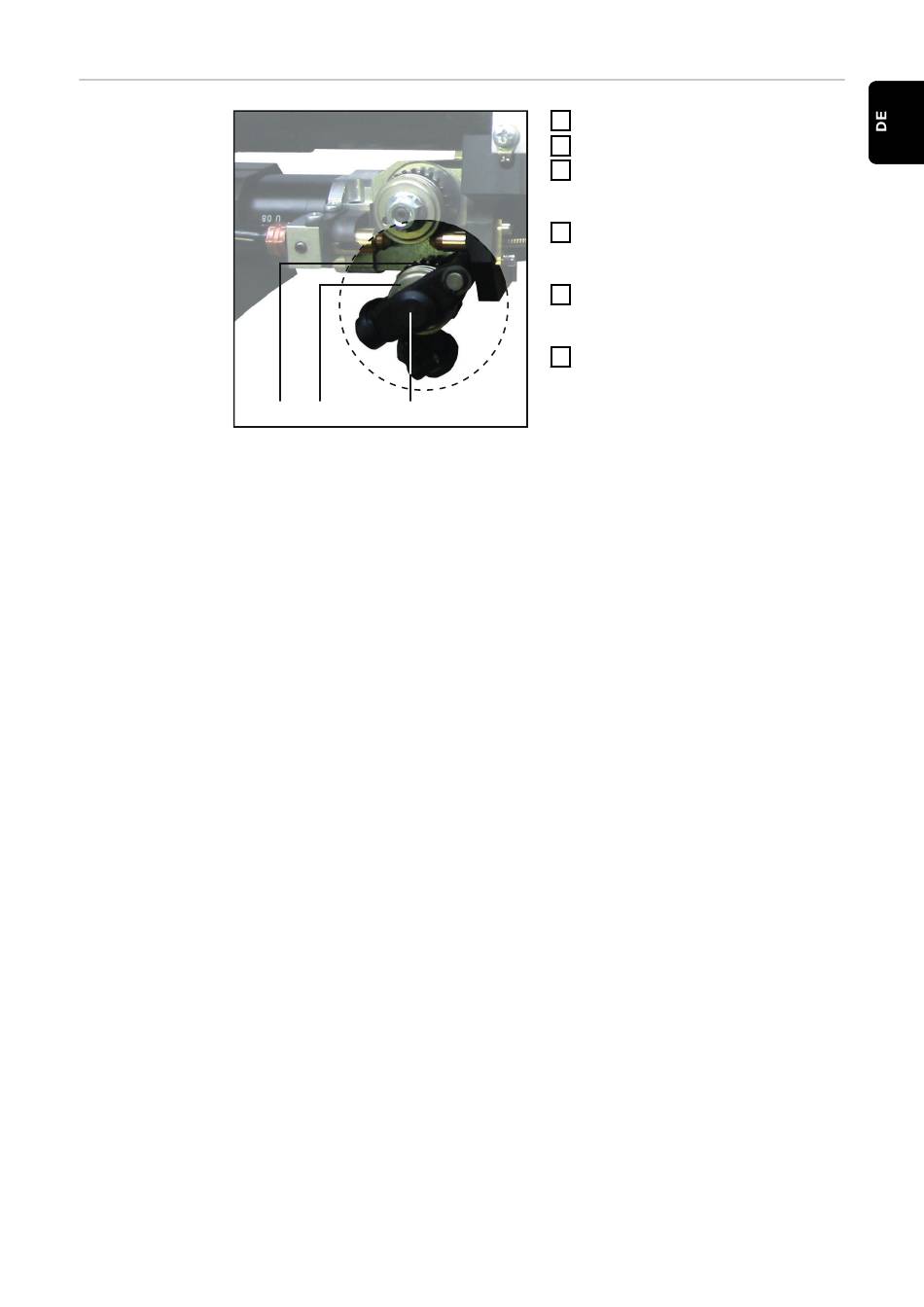

Schwenkhebelseitige Förderrolle tauschen
(22) (19) (21)
Schwenkhebel (16) aufschwenken
1
Schraubbare Achse (21) entfernen
2
Schwenkhebelseitiges Antriebsrad
3
(22) mit vorhandener Förderrolle
(19) entfernen
Neue Förderrolle (19 ) auf
4
schwenkhebelseitiges Antriebsrad
(22) setzen
Neue Förderrolle und schwenkhe-
5
belseitiges Antriebsrad (19)+(22) in
Schwenkhebel (16) einsetzen
Neue Förderrolle und schwenkhe-
6
belseitiges Antriebsrad (19)+(22)
mittels schraubbarer Achse (21) fi-
xieren
21
