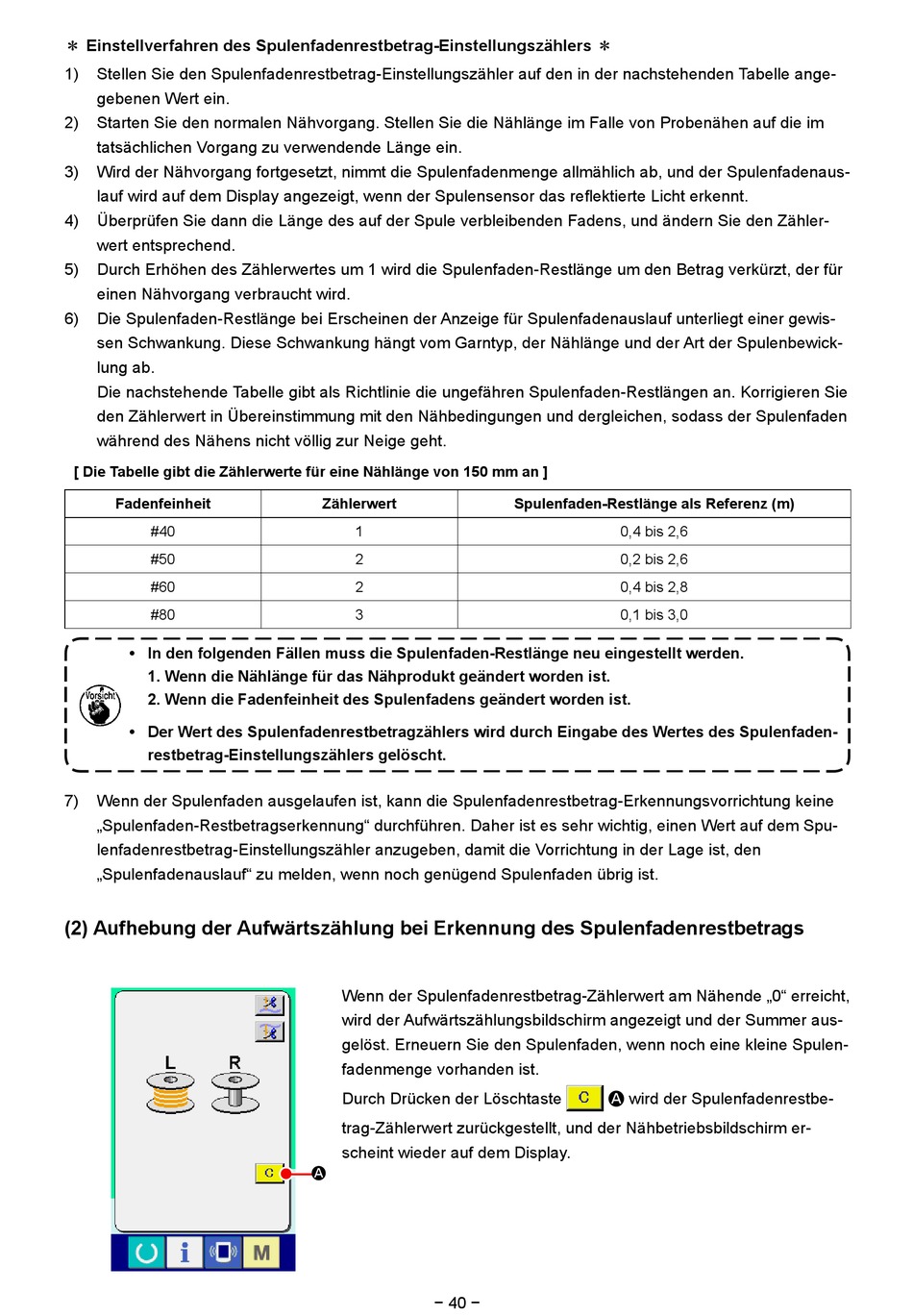

＊ Einstellverfahren des Spulenfadenrestbetrag-Einstellungszählers ＊
1)
Stellen Sie den Spulenfadenrestbetrag-Einstellungszähler auf den in der nachstehenden Tabelle ange-
gebenen Wert ein.
2)
Starten Sie den normalen Nähvorgang. Stellen Sie die Nählänge im Falle von Probenähen auf die im
tatsächlichen Vorgang zu verwendende Länge ein.
3)
Wird der Nähvorgang fortgesetzt, nimmt die Spulenfadenmenge allmählich ab, und der Spulenfadenaus-
lauf wird auf dem Display angezeigt, wenn der Spulensensor das reflektierte Licht erkennt.
4)
Überprüfen Sie dann die Länge des auf der Spule verbleibenden Fadens, und ändern Sie den Zähler-
wert entsprechend.
5)
Durch Erhöhen des Zählerwertes um 1 wird die Spulenfaden-Restlänge um den Betrag verkürzt, der für
einen Nähvorgang verbraucht wird.
6)
Die Spulenfaden-Restlänge bei Erscheinen der Anzeige für Spulenfadenauslauf unterliegt einer gewis-
sen Schwankung. Diese Schwankung hängt vom Garntyp, der Nählänge und der Art der Spulenbewick-
lung ab.
Die nachstehende Tabelle gibt als Richtlinie die ungefähren Spulenfaden-Restlängen an. Korrigieren Sie
den Zählerwert in Übereinstimmung mit den Nähbedingungen und dergleichen, sodass der Spulenfaden
während des Nähens nicht völlig zur Neige geht.
[ Die Tabelle gibt die Zählerwerte für eine Nählänge von 150 mm an ]
Fadenfeinheit
#40
#50
#60
#80
• In den folgenden Fällen muss die Spulenfaden-Restlänge neu eingestellt werden.
1. Wenn die Nählänge für das Nähprodukt geändert worden ist.
2. Wenn die Fadenfeinheit des Spulenfadens geändert worden ist.
• Der Wert des Spulenfadenrestbetragzählers wird durch Eingabe des Wertes des Spulenfaden-
restbetrag-Einstellungszählers gelöscht.
7)
Wenn der Spulenfaden ausgelaufen ist, kann die Spulenfadenrestbetrag-Erkennungsvorrichtung keine
„Spulenfaden-Restbetragserkennung" durchführen. Daher ist es sehr wichtig, einen Wert auf dem Spu-
lenfadenrestbetrag-Einstellungszähler anzugeben, damit die Vorrichtung in der Lage ist, den
„Spulenfadenauslauf" zu melden, wenn noch genügend Spulenfaden übrig ist.
(2) Aufhebung der Aufwärtszählung bei Erkennung des Spulenfadenrestbetrags
Zählerwert
1
2
2
3
Wenn der Spulenfadenrestbetrag-Zählerwert am Nähende „0" erreicht,
wird der Aufwärtszählungsbildschirm angezeigt und der Summer aus-
gelöst. Erneuern Sie den Spulenfaden, wenn noch eine kleine Spulen-
fadenmenge vorhanden ist.
Durch Drücken der Löschtaste
trag-Zählerwert zurückgestellt, und der Nähbetriebsbildschirm er-
scheint wieder auf dem Display.
A
− 40 −
Spulenfaden-Restlänge als Referenz (m)
0,4 bis 2,6
0,2 bis 2,6
0,4 bis 2,8
0,1 bis 3,0
A wird der Spulenfadenrestbe-
