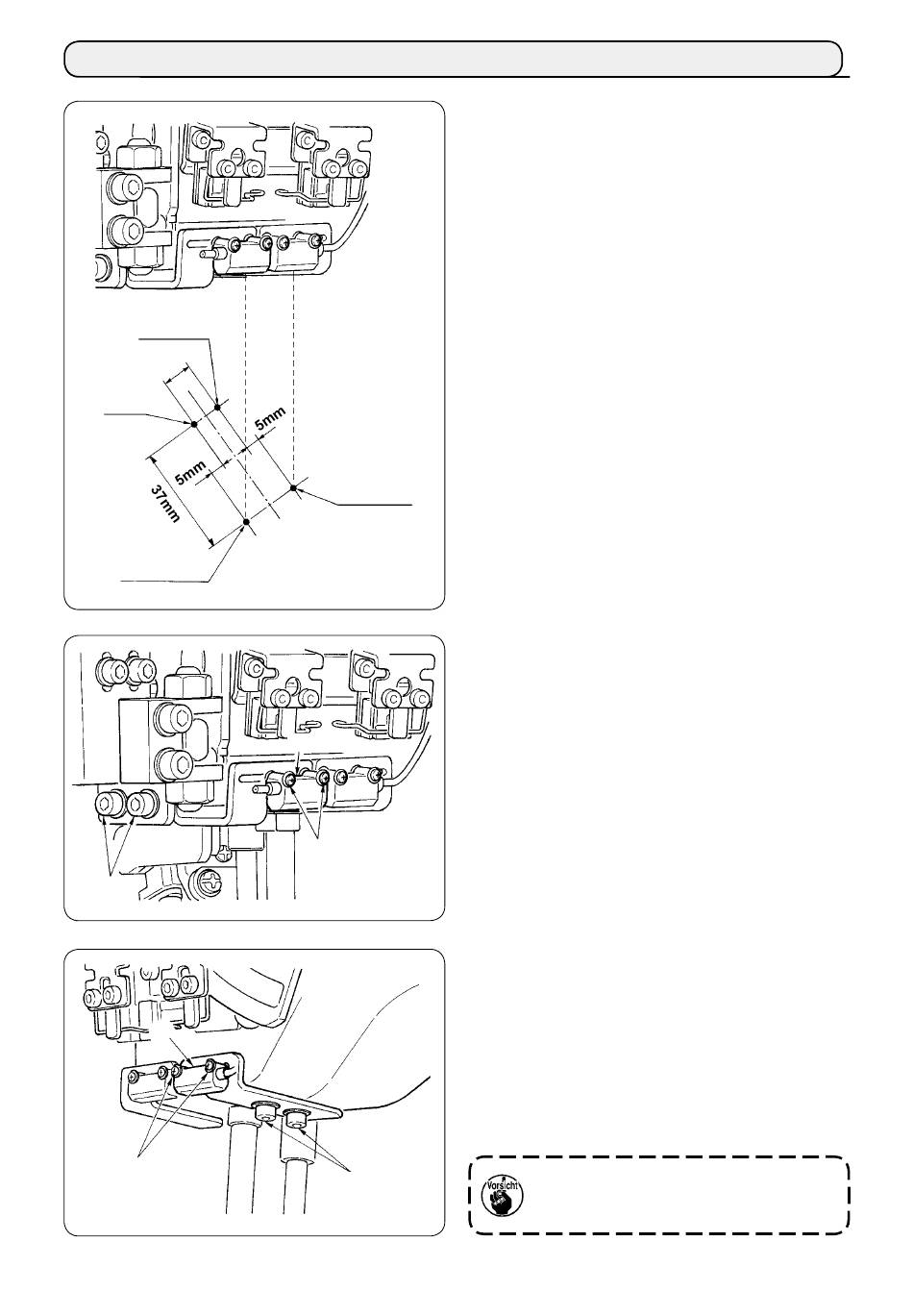

9. EINSTELLEN DER POSITION DES SENSORS FÜR PATTENERKENNUNG
Nadeleinstich
Nadeleinstich
Linke Pattensen-
sorleuchte
❸
❹
❺
Rechte Patten-
sensorleuchte
❶
❷
❻
− 106 −
① Stellen Sie die Position des rechten und linken
Sensors für Pattenerkennung auf der Außensei-
te auf 5 mm vom Nadeleinstich, und die Näh-
richtung (Längsrichtung) des rechten und linken
Sensors auf die Position 37 mm vom
Nadeleinstich auf der Bedienerseite ein.
② Stellen Sie die Querrichtung des Sensors für die
Erkennung der linken Patte ❶ durch Lösen der
Schrauben ❷ und Verschieben des Sensors in
Querrichtung ein.
③ Stellen Sie die Nährichtung des Sensors für die
Erkennung der linken Patte ❶ durch Lösen der
Schrauben ❸ und Verschieben des Sensors in
Längsrichtung ein.
④ Stellen Sie die Querrichtung des Sensors für die
Erkennung der rechten Patte ❹ durch Lösen
der Befestigungsschrauben ❺ und Verschieben
des Sensors in Querrichtung ein.
⑤ Stellen Sie die Nährichtung des Sensors für die
Erkennung der rechten Patte ❹ durch Lösen
der Schrauben ❻ und Verschieben des Sensors
in Längsrichtung ein.
Führen Sie nach der Einstellung unbe-
dingt Probenähen durch, und stellen Sie
die Pattennähposition an der Tafel ein.
