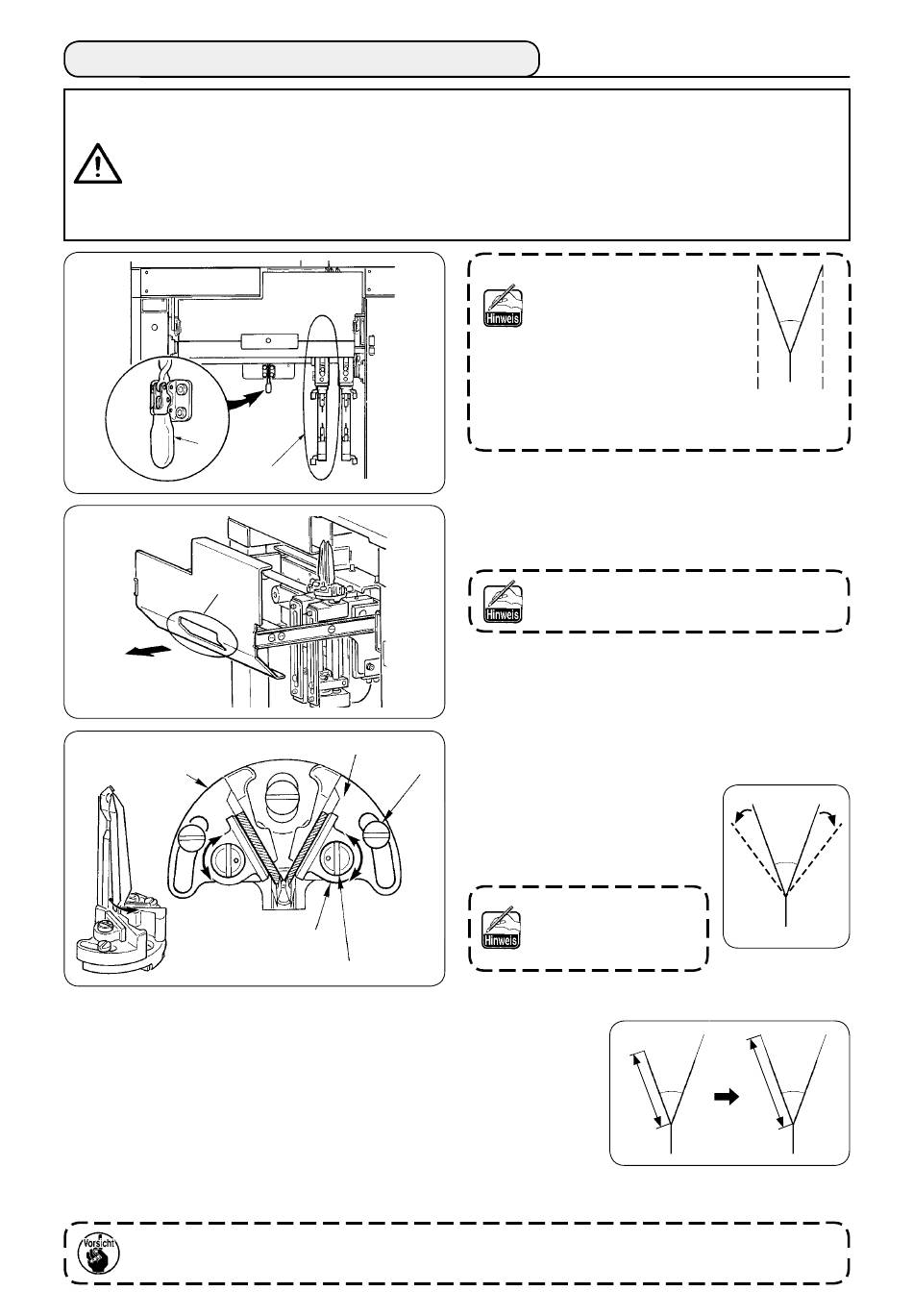

8. EINSTELLEN DES ECKENMESSERS
VORSICHT :
1. Schalten Sie die Stromversorgung vor Beginn der Arbeit aus, um durch plötzliches Anlaufen der Nähmaschine
verursachte Unfälle zu verhüten.
2. Berühren Sie den Klingenteil des Messers nicht mit Ihren Fingern oder Händen, um schwere Unfälle zu verhüten.
3. Überlassen Sie die Einstellung den Wartungstechnikern, die mit der Nähmaschine vertraut und für die Einhaltung der
Sicherheit geschult sind, um durch mangelnde Sachkenntnis oder falsche Einstellung verursachte Unfälle zu verhüten.
4. Achten Sie darauf, dass Ihre Hand nicht ausrutscht, weil die Einstellung mit einem Schraubenzieher durchge-
führt wird.
❶
A
Messerhalter A
X
Y
Messerhalteplatte
[ Einstellen der Messerschnittlänge ]
Den Exzenterstift ❸
1)
in Richtung der Pfeilmarke Y drehen und das Messer lösen.
2)
Das Messer neigen, und die Schnittlänge einstellen.
Den Exzenterstift ❸
3)
in Richtung der Pfeilmarke X drehen und das Messer fixieren.
④ Die Schublade nach der Einstellung wieder in ihre Ausgangsstellung bringen und mit der Knebelklemme
❶ sichern.
Wenn die Schublade zurückgeschoben wird, ist das Eckenmesser auf der beweglichen Seite 4
auf die Ausgangsstellung zurückzustellen.
❹
Messerhalter B
❷
X
Y
❸
mit einem Flachschraubenzieher oder dergleichen
mit einem Flachschraubenzieher oder dergleichen
Der Neigungswinkel des
Eckenmessers dieses
Maschinenmodells wurde
werksseitig auf ungefähr
60° eingestellt, sodass die
Klingenspitze des Messers
nicht ohne weiteres mit
dem aufsteigenden Teil des
Einfassbands in Berührung
kommt.
① Die Knebelklemme ❶ lösen.
② Teil A halten, und die Schublade in Pfeilrichtung
herausziehen.
Ziehen Sie die Schublade bis zum An-
schlag heraus.
③ Einstellverfahren
[ Einstellen des Messer-Öffnungswinkels ]
1)
Die Winkeleinstellschrauben
❷ lösen, die Messerhalter
A und B einstellen, und die
Schrauben wieder anziehen.
Die Drehrichtung zum
Lösen des linken/
rechten Messers ist
unterschiedlich.
− 105 −
60°
