2. GRUNDLEGENDE BEDIENUNG DER BEDIENUNGSTAFEL (IP-420)

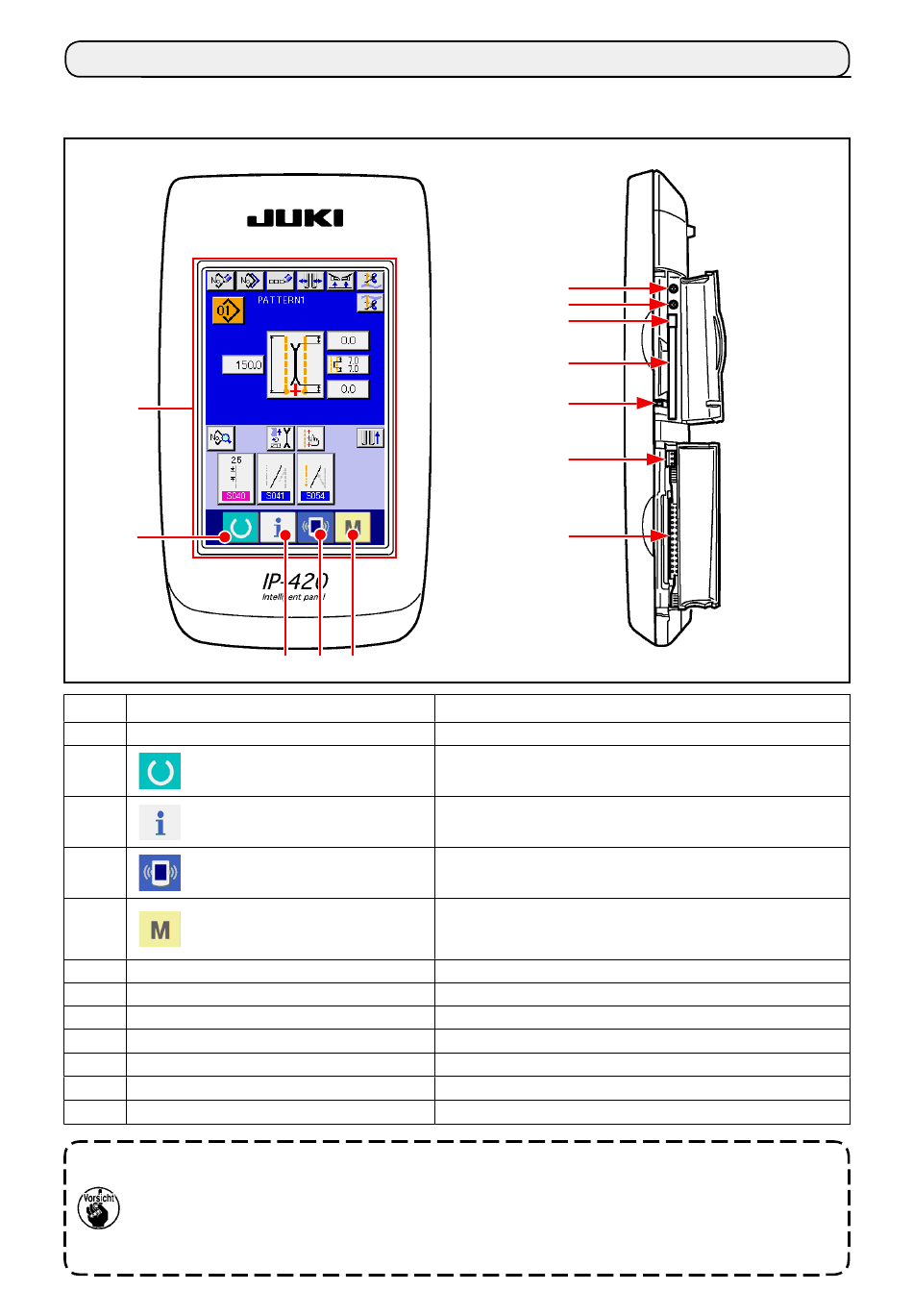

(1) Bezeichnung der Teile der IP-420

❶
❷
Symbol
❶
Sensorbildschirm, LCD-Displayfeld
❷
Bereitschaftstaste
❸
Informationstaste
❹
Kommunikationstaste
❺
Modusumschalttaste
❻
Kontrastregler
❼
Helligkeitsregler
❽
CompactFlash(TM)-Karten-Auswerftaste
❾
CompactFlash(TM)-Karten-Steckplatz

Abdeckungserkennungsschalter

Buchse für externen Schalter

Buchse für Schaltkastenanschluss
1. Drücken Sie mit einer Fingerspitze leicht auf die gewünschte Taste des Sensorbildschirms,
um die Tafel IP-420 zu bedienen. Falls Sie etwas anderes als Ihre Fingerspitze verwenden,
kann es zu einer Funktionsstörung am IP-420 kommen, oder die Glasoberfläche des Sensor-
bildschirms kann verkratzt oder beschädigt werden.
2. Wenn die Bereitschaftstaste nach dem Einschalten der Stromversorgung zuerst gedrückt
wird, wird die Nullpunkt-Wiedergewinnung des Klemmfußes durchgeführt. Dabei bewegt sich
der Klemmfuß. Lassen Sie daher Sorgfalt walten.
(Vorderseite)
❸ ❹ ❺
Bezeichnung
❻
❼
❽
❾



Beschreibung
Dient zum Umschalten zwischen dem Dateneingabebildschirm und
dem Nähbetriebsbildschirm.
Dient zum Umschalten zwischen dem Dateneingabebildschirm und
dem Informationsbildschirm.
Dient zum Umschalten zwischen dem Dateneingabebildschirm und
dem Kommunikationsbildschirm.
Dient zum Umschalten zwischen dem Dateneingabebildschirm und
dem Modusumschaltbildschirm, auf dem verschiedene Detailein-
stellungen durchgeführt werden.
