JUKI APW-895/IP-420 Betriebsanleitung Seite 71

Nr.

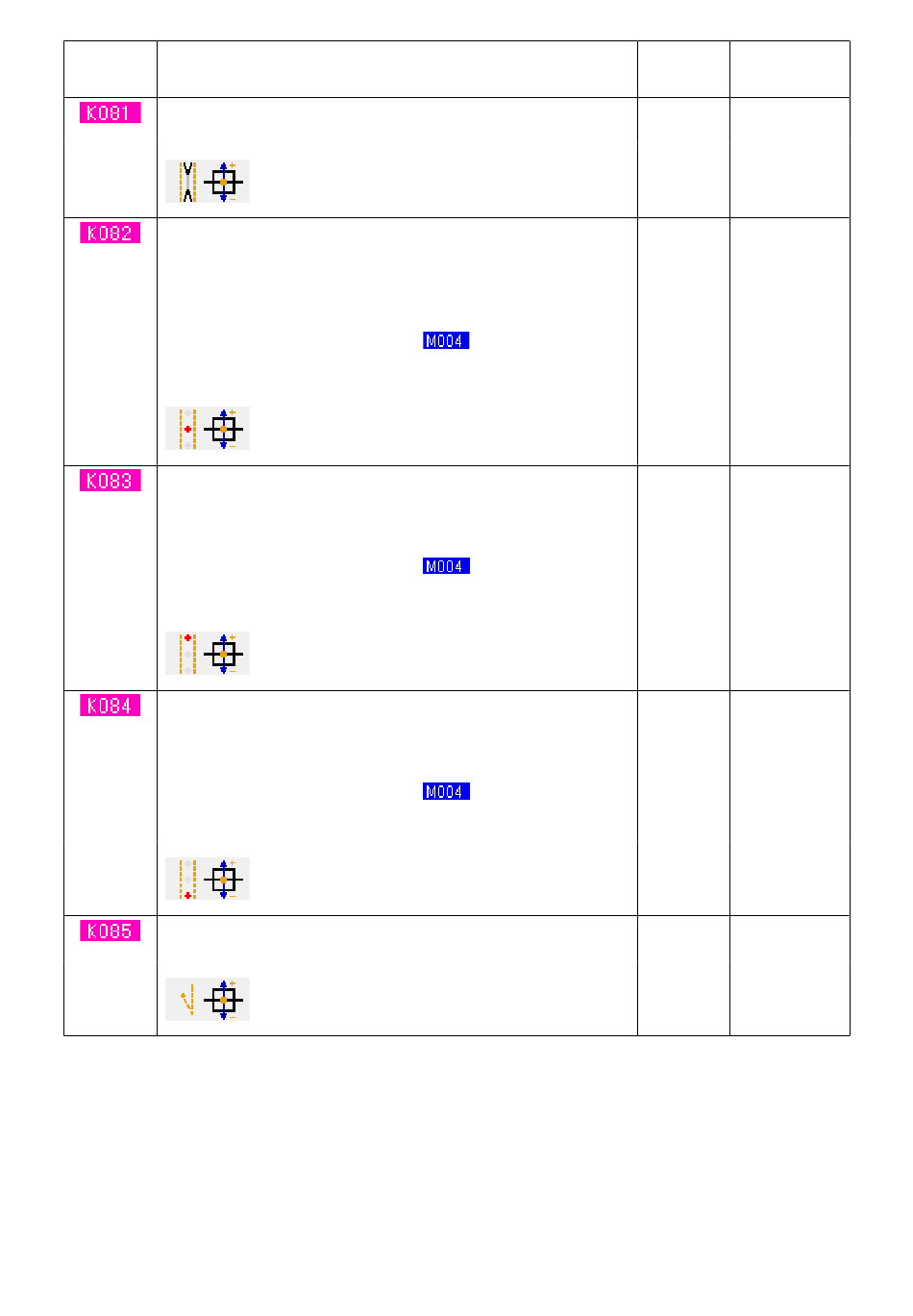

Kompensation für Eckenmessermotor-Nullpunkt
Der Nullpunkt des Eckenmessermotors wird kompensiert.
Kompensation für Markierungsleuchten-Nullpunkt (direkt unter-
halb)
Der Nullpunkt des Markierungsleuchtenmotors wird kompensiert. Der
Nullpunkt befindet sich in dem Zustand, dass der Punkt direkt unter-
halb in einem Abstand von 230 mm von der Nadel bestrahlt wird.
* Im Falle des langen und breiten Typs
kierungsleuchten-Bestrahlungsposition in 246 mm Abstand von der
Nadel.
Kompensation für Markierungsleuchten-Nullpunkt (Nadelseite)
Die Position der Nadelseite vom Nullpunkt des Markierungsleuchten-
motors wird kompensiert. Die Bestrahlungsposition ist 80 mm von der
Nadel entfernt.
* Im Falle des langen und breiten Typs
kierungsleuchten-Bestrahlungsposition in 96 mm Abstand von der
Nadel.
Kompensation für Markierungsleuchten-Nullpunkt (Bedienerseite)
Die Position der Bedienerseite vom Nullpunkt des Markierungsleuch-
tenmotors wird kompensiert. Die Bestrahlungsposition ist 380 mm von
der Nadel entfernt.
* Im Falle des langen und breiten Typs
kierungsleuchten-Bestrahlungsposition in 396 mm Abstand von der
Nadel.
Kompensation für Verriegelungsmotor-Nullpunkt
Der Nullpunkt des Verriegelungsmotors wird kompensiert.
Posten
befindet sich die Mar-
befindet sich die Mar-
befindet sich die Mar-
− 67 −
Einstellbereich
/ Anfangswert
Einstelleinheit
−5,0 bis 0,0mm
5.0
/
0,1mm
−500 bis 0 Impuls
500
/
1 Impuls
−500 bis 0 Impuls
500
/
1 Impuls
−500 bis 0 Impuls
500
/
1 Impuls
−30 bis 30 0 Impuls
/
1 Impuls
