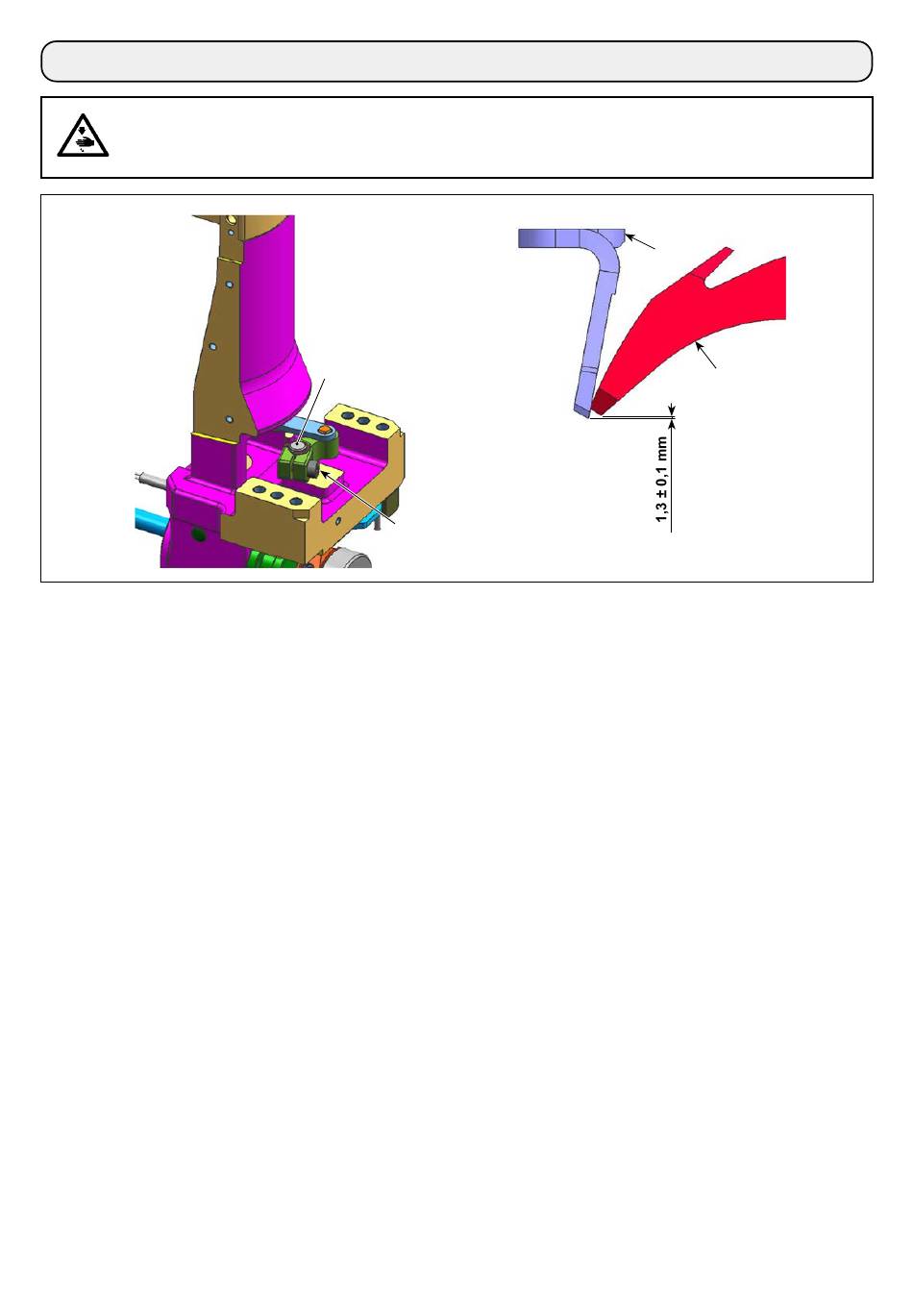

11. Einstellen der Position des Schwingmessers
WARNUNG :
Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die
folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß
der Motor vollkommen stillsteht.
1)
Lösen Sie die Befestigungsschrauben der Maschinenbettabdeckung (1-Nadel-Maschine: zwei Stück; 2-Nadel-
Maschine: vier Stück), um die Maschinenbettabdeckung zu entfernen.
Lösen Sie die Klemmschraube(n) ❶ (1-Nadel-Maschine: ein Stück; 2-Nadel-Maschine: zwei Stück) des Ver-
2)
bindungsarms A der Schwingmesserwelle.
3)
In dem Zustand, in dem die flache Oberfläche des Fadenabschneidenockens und die Nockenrolle miteinander
in Kontakt kommen, stellen Sie den Abstand zwischen der Spitze des Gegenmessers ❸ und der Spitze des
Schwingmessers ❷ auf 1,3 ± 0,1 mm ein.
Ziehen Sie die Klemmschraube(n) ❶ (1-Nadel-Maschine: ein Stück; 2-Nadel-Maschine: zwei Stück) des Ver-
4)
bindungsarms A der Schwingmesserwelle so an, dass kein Axialspiel in der Schwingmesser-Antriebswelle ❹
entsteht.
❹ ❹
❶
– 15 –
❸
❸
❷ ❷
