4.5.
Setup Menu
Eintritt in das Setup Menu ist mit der Softtaste "Menu" möglich.

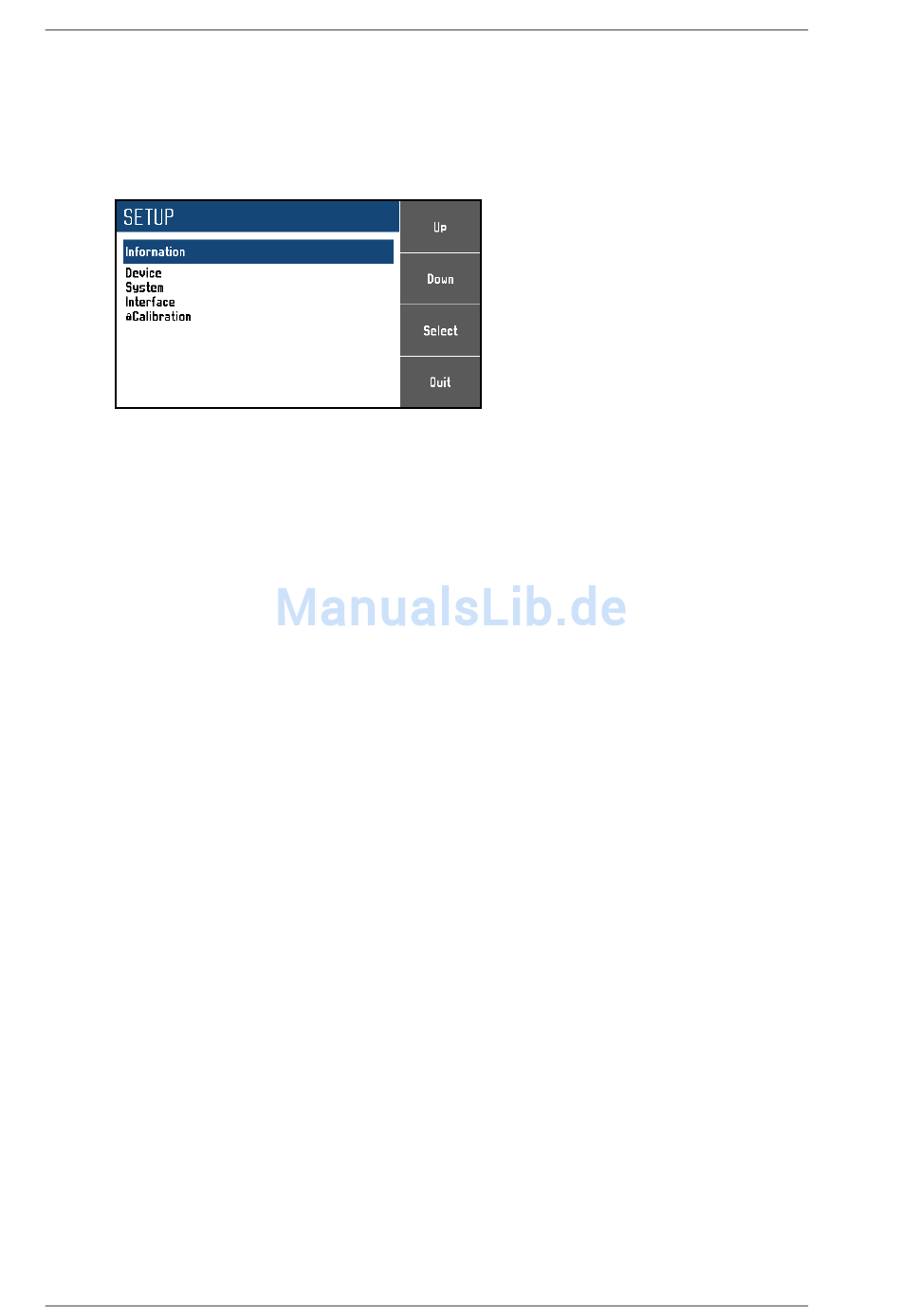

Bild 19 Setup Menu
Die Menuposition wird mit Kursortasten ▲ ▼ oder Softtasten gewählt und mit SELECT
oder „OK" gespeichert.
Information
Hersteller
Modell
Serienummer
Softwareversion
Hardwareversion
Device
Setzen von Betriebsparametern:
Temperatureeinheit
°C (Celsius), °F (Fahrenheit) und K (Kelvin).
Switching
Schaltmodus bei Wertänderung. Der Ausgangswert R1 wird in R2 innerhalb eines
Zeitintervals T verändert. Während dieser Zeit kann der Ausgangswert unterschiedliche
Werte einnehmen.
FAST
Schnellste Umschaltzeit, typisch 400us.
Der Wert ist während T nicht definiert.
SMOOTH
Kleinste Widerstandsänderung. Die Umschaltzeit T ist typisch 1ms. Der Wert
kann nicht grösser als R1, R2, kann kleiner als R1, R2 sein.
VIA OPEN
Zwei Schritt-Änderung: R1 schaltet zuerst in OPEN und dann in R2 um.
Die Umschaltzeit ist typisch 1ms.
VIA SHORT Zwei Schritt-Änderung: R1 schaltet zuerst in SHORT und dann in R2 um.
Die Umschaltzeit ist typisch 1ms.
SHORT ist kleiner als R1, R2.
