- Seite 1 OCM642_DEM_21502 Präzisions - Widerstandsdekade OCM642 Betriebsanleitung...
-
Seite 3: Inhaltsverzeichnis
SERVICE ..............................63 7.1.......................... 63 ICHERUNG ERSETZEN 7.2............................63 EINIGUNG DAS GEHÄUSE UND DER FRONTPANEL WERDEN MIT FEUCHTEM TUCH GEREINIGT....63 19” MODUL (VERSION OCM642-VXX1X)..................63 SPECIFICATIONS ............................ 64 BESTELLFORMAT – OPTIONEN ....................66 Version 14 Operation manual... -
Seite 4: Figures
Tabelle 4 OUTPut command structure ................39 Tabelle 5 Keyboard codes ....................56 Tabelle 6 SCPI error codes ....................59 Tabelle 7 OCM642 Widerstand Genauigkeit ..............65 Tabelle 8 OCM642 Pt Simulation ..................65 Tabelle 9 OCM642 Ni Simulation ..................65 Tabelle 10 OCM642 Frequenzgang .................. -
Seite 5: Verwendung
Folienwiderstände sehr niedrigem Temperaturkoeffizienten werden verwendet. OCM642 ist ein sophistiziertes Gerät welches mit eigener Kalibriersoftware und über die Fronttastatur vor Ort geeicht werden kann. Das Gerät zeichnet sich durch hohe Präzision und Stabilität, einfache Bedienung und netzunabhängigen Betrieb aus. Die Fernsteuerung über RS232, IEEE488, USB oder Ethernet ermöglicht den Einsatz in... -
Seite 6: Aufwärmezeit
Nach dem Einschalten kann das Gerät sofort verwendet werden. Die publizierten Spezifikationen werden nach 10 Minuten gewährleistet. 2.4. Sicherheitsmassnahmen OCM642 wurde gemäss EN 61010-1:2011 entwickelt und hergestellt. Die Sicherheit wird durch das Design und Verwendung der spezifischen Komponenten gewährt. Der Hersteller übernimmt keine Haftung für Schäden welche auf unchachmänische Handhabung, Modifikationen oder Verwendung von nicht originalen Teilen entstehen werden. -
Seite 7: Beschreibung

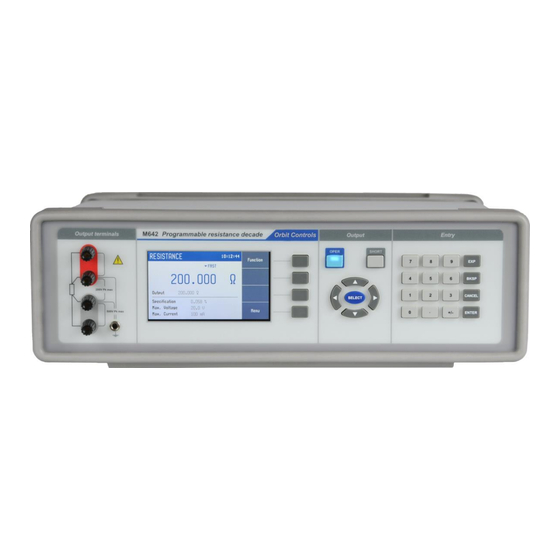

OCM642 Programmierbare Widerstandsdekade Orbit Controls AG 3. Beschreibung 3.1. Frontpanel Bild 2 Frontpanel Das Frontpanel beinhaltet alle Kontrolltasten, Display und Ausgangsbuchsen. Ausgangsbuchsen Vier Ausgangsbuchsen ermöglichen 2-, 3- oder 4-leiter Anschluss. Beibe Anschlüsse (rot und grau) sind floating bis 500Vp-p gegen Gehäuse (PE). - Seite 8 Orbit Controls AG OCM642 Programmierbare Widerstandsdekade Das Display ist in vier Sektionen unterteilt: A. Informationfeld Funktion (RESISTANCE, PLATINUM, …) Zeit B. Hauptfeld 1. Hilfsparameter der gewählten Funktion Temperaturstandard (PT385, PT3916, …) Umschaltmodus (FAST, VIA OPEN, …) ...
-
Seite 9: Rückwand
OCM642 Programmierbare Widerstandsdekade Orbit Controls AG 7 Kursortasten Mit zwei Tasten ◄ ► wird der Kursor positioniert. Der Wert wird mit ▲▼ gesetzt. Die Taste SELECT wird zur Bestätigung verwendet. Numerische Tastatur Die Tastatur dient zum Setzen von Werten. Die Wahl wird mit ENTER gespeichet. Mit der Taste CANCEL wird die Wahl annuliert. -
Seite 10: Bedienung
Orbit Controls AG OCM642 Programmierbare Widerstandsdekade 4. Bedienung 4.1. Ein- und Ausschalten der Ausgänge Mit der Taste OPER werden die Ausgänge ein- oder ausgeschaltet. Geschaltete Ausgänge sind mit leuchtender LED signalisiert. Ausgeschaltete Ausgänge können zur Simulation “Open” oder “Short” (LED leuchtet) verwendet werden. -
Seite 11: Bild 6 Platinum
OCM642 Programmierbare Widerstandsdekade Orbit Controls AG Platinum Bild 6 Platinum -200 °C … +850 °C (-328 F … 1562 F) Temperatur: 10 Ω … 20 kΩ R0 - Wert: Temperaturstandard: PT385 (68), PT385 (90), PT3916, PT3926, PT User Schaltmodus: FAST, SMOOTH, VIA OPEN, VIA SHORT... -
Seite 12: Bild 8 User Function Screen
Orbit Controls AG OCM642 Programmierbare Widerstandsdekade Anwenderfunktion Eingabe einer eigennen Funktion kann als Tabelle erstellt werden. Die einzelnen Punkte werden linear interpoliert. Mehrere Tabellen können erstellt werden. Bild 8 User function screen Hauptwert: von der Funktion bestimmt User Function: eigene Eingaben... -
Seite 13: Bild 10 New User Function
OCM642 Programmierbare Widerstandsdekade Orbit Controls AG Neue Tabelle eingeben - Creating a new table Softkey New eröffnet das Submenu: Bild 10 New user function Curve name – Der Name mit bis 8 Charakter wird mit ▲,▼ (Character) und ◄, ► (Position) eingegeben. -
Seite 14: Bild 12 User Function Editing
Orbit Controls AG OCM642 Programmierbare Widerstandsdekade Editieren in einer bestehenden Tabelle - Editing of an existing table Die Tabelle kann so modifiziert werden wie sie eingegeben wurde. Es können alle Positionen editiert werden: Curve name, Unit, Points. Abschliessen mit SELECT... -
Seite 15: Bild 14 Time Sequence List
OCM642 Programmierbare Widerstandsdekade Orbit Controls AG Die Sequenzen sind mit Zeitintervalen und entsprechenden Widerstandswerten definiert. Die zu editierende Tabelle heisst „Preset“. Bis 10 Tabelen jede mit 4 Zeitintervallen können verwendet werden. Je weniger Tabellen umso mehr Zeitintervale können verwendet werden. -
Seite 16: Bild 16 Timing Sequence Editing
Orbit Controls AG OCM642 Programmierbare Widerstandsdekade Preset name – mit ▲,▼ (Charakter) und ◄, ► (Position) wird definiert. Der Name mit bis 8 Charakter wird mit ▲,▼ (Character) und ◄, ► (Position) eingegeben. Softkey „A <-> a“ schaltet zwischen Gross- und Kleinbuchstaben. Die Tabelle wird mit gespeichert. -
Seite 17: Wahl Der Ausgangswerte
OCM642 Programmierbare Widerstandsdekade Orbit Controls AG 4.4. Wahl der Ausgangswerte Editiermodus Nur die “blauen” Parameter können geändert werden. Das Display schaltet in den Editiermodus mit: - numerischen Tasten - „Sel“ (Mitte von Kursortasten) - Kursortasten Die Werte werden im blauen Hintergrund dargestellt und mit SELECT bestätigt. -
Seite 18: Setup Menu
Orbit Controls AG OCM642 Programmierbare Widerstandsdekade 4.5. Setup Menu Eintritt in das Setup Menu ist mit der Softtaste “Menu” möglich. Bild 19 Setup Menu Die Menuposition wird mit Kursortasten ▲ ▼ oder Softtasten gewählt und mit SELECT oder „OK“ gespeichert. - Seite 19 OCM642 Programmierbare Widerstandsdekade Orbit Controls AG Platinum Normen Pt-Thermometer werden nach folgenden Normen simuliert: PT385 (68) DIN, Standard EN60751, Temperaturskala IPTS68 (A=3.90802e-3, B=-5.80195e-7, C=-4.2735e-12) PT385 (90) DIN, Standard EN60751, Temperaturskala ITS90 (A=3.9083e-3, B=-5.775e-7, C=-4.18301e-12) PT3916 Pt3916 Temperaturkurve (A=3.9692e-3, B=-5.8495e-7, C=-4.2325e-12)
-
Seite 20: Calibration Mode
1 40 17 k 1.23 M 5 80 33.3 k 2.48 M 10 160 66 k 5 M 20 320 130 k 10 M 40 258 k Tabelle 1 OCM642 Kalibrierpunkte Betriebsanleitung... -
Seite 21: Bild 21 Kalibration
OCM642 Programmierbare Widerstandsdekade Orbit Controls AG Die Kalibration besteht aus Messung der internen Widerstände und der Eingabe der gemessenen Werte in die Kalibriertabelle. Erster Kalibrierpunkt wird gewählt. Mit Taster “Previous” und “Next” wird der Widerstandswert gewählt. Der Widerstandswert wird mit hochpräzisem Ohmmeter in Vierleiteranschluss gemessen.. -
Seite 22: Performance Verification Test
1. Beide Geräte für mindestens 1 Stunde bei Labortemperatur 232 C eingeschaltet mit Vierleiteranschluss laufen lassen. 2. Das Gehäuse OCM642 mit GND oder mit Lo Eingang vom Multimeter verbinden. Der Messwert mit den Werten der Tabelle 1 vergleichen. 3. Widerstandswerte gemäss Tabelle 2 vergleichen. -
Seite 23: Fernsteuerung
OCM642 Programmierbare Widerstandsdekade Orbit Controls AG 6. Fernsteuerung OCM642 kann über Schnittstellen RS232, GPIB, LAN oder USB gesteuert werden. Es kann nur ein Interfacetyp verwendet werden. Alle Schnittstellen verwenden die gleichen Steuerbefehle.mit Ausnahme von Befehlen welche ausschliesslich für RS232, LAN und USB... -
Seite 24: Gpib Interface (Option)
Ground Tabelle 3 RS232 Kabelanschlüsse 6.2. GPIB Interface (option) Verwendete Geräte: OCM642/OCM642A mit LAN, USB, IEEE488 PC (oder andere Steuereinheit) mit GPIB Interface GPIB Kabel GPIB Schnittstelle wird im Systemmenu gewählt (SETUP->Interface->Active bus). Es kann nur die Adresse gewählt werden. -
Seite 25: Lan Interface (Option)
6.3. LAN Interface (option) LAN Interface erlaubt die Kommunikation mit Telnet Protokoll. Verwendete Geräte: OCM642 mit LAN, USB, IEEE488 Option PComputer (oder andere Steuereinheit) mit LAN Interface LAN Kabel Die LAN Schnittstelle wird im Systemmenu gewählt (SETUP->Interface->Active bus). Folgende LAN Parameter können gewählt werden: (SETUP->Interface->LAN Settings path). -
Seite 26: Usb Interface (Option)
OCM642 Programmierbare Widerstandsdekade 6.4. USB Interface (option) Verwendete Geräte: OCM642 mit LAN, USB, IEEE488 PC omputer (oder andere Steuereinheit) mit USB Standard USB A-B Kabel Die USB Schnittstelle wird im Systemmenu gewählt (SETUP->Interface->Active bus). USB type B Anschlüsse. -
Seite 27: Command Syntax
OCM642 Programmierbare Widerstandsdekade Orbit Controls AG 6.5. Command syntax Befehle hier beschrieben sind für alle Interface Typen gemeinsam. Alle Befehle sind in zwei Spalten beschrieben: KEYWORD und PARAMETERS. KEYWORD beinhalten den Befehlnamen. Jeder Befehl beinhaltet ein oder zwei KEYWORDS. Das Keyword in ( [ ] ) ist obligatorisch. Nichtobligatorische Befehle werden nur für Kompatibilitätszwecke mit SCPI verwendet. -
Seite 28: Scpi Command Tree
Orbit Controls AG OCM642 Programmierbare Widerstandsdekade 6.6. SCPI Command Tree This chapter sumarizes all public SCPI commands supported by device in alphabetic order. Detailed description follows in next chapter. :CALibration :RESistance :AMPLitude(?) <DNPD> :SELect(?) <DNPD> :SECure :PASSword(?) <DNPD> :EXIT :DISPlay... - Seite 29 OCM642 Programmierbare Widerstandsdekade Orbit Controls AG :RAPPend <SPD> :RCOunt? <DNPD> :ROW<IND_ROW> :AMPLitude(?) <SPD> :RDELete :UNIT(?) <SPD> :STATus :OPERation :CONDition(?) <DNPD> :ENABle(?) <DNPD> [:EVENt]? <DNPD> :NTRansition(?) <DNPD> :PTRansition(?) <DNPD> :QUEStionable :CONDition(?) <DNPD> :ENABle(?) <DNPD> [:EVENt]? <DNPD> :NTRansition(?) <DNPD> :PTRansition(?) <DNPD> :SYSTem...
-
Seite 30: Standard Status Data Structures
Orbit Controls AG OCM642 Programmierbare Widerstandsdekade *SRE(?) *STB? *TST? *WAI 6.7. Standard Status Data Structures Die Dekade erfüllt die Anforderungen an das Standardprotokoll IEEE488.2. Das Protokoll kann für Fehler und Status verwendet werden. Es können SRQ-Befehle mit Parametern *STB?, *SRE?, *SRE, *ESR?, *ESE?, *ESE a *CLS verwendet werden. - Seite 31 OCM642 Programmierbare Widerstandsdekade Orbit Controls AG STB Status Byte Register STB is der Hauptregister in dem alle Ausgänge gesammelt werden. Der Register wird nach dem Einschalten oder nach dem Befehl *CLS gesetzt. Bit MAV wird nicht gesetzt wenn der Ausgang noch belegt ist. Der STB-Wert kann mit Befehl *STB? ausgelesen werden.
-
Seite 32: Scpi Standard Commands
Orbit Controls AG OCM642 Programmierbare Widerstandsdekade ESE Event Status Enable Register Der Event Status Enable Register erlaubt, dass Ereignisse im Event Status Register im ESB Summary Message Bit gezeigt werden. Dieser Register beinhaltet 8 Bits, welche den Bits im Event Status Register entsprechen. Der Event Status Enable Register wird mit *ESE? ausgelesen. -
Seite 62: Demoprogram
Orbit Controls AG OCM642 Programmierbare Widerstandsdekade 6.12. Demoprogram Einfaches Programm auf CD wird zu jedem Gerät geliefert um die Funktionen und die Wahl über die Schnittstellen zu ermöglichen. Das Programm benötigt eine konfigurierte National Instruments IEEE488 Karte. Installation Die CD wird im Autorun installiert und “Software installation” und “R DECADE” gewählt. Es kann auch direkt gestartet werden: „install\freeware\R_Decade\en\setup.exe“. -
Seite 63: Service
Aus dem Netz-Wahlschalter wird der Sicherungshalter herausgenommen. Defekte Sicherung durch neue der gleichen Dimmension ersetzen. 7.2. Reinigung Das Gehäuse und der Frontpanel werden mit feuchtem Tuch gereinigt.. 8. 19” Modul (Version OCM642-Vxx1x) Option: 19” front panel 3HE. Bild 29 Module 19" Rack, Frontpanel Betriebsanleitung... -
Seite 64: Specifications
Orbit Controls AG OCM642 Programmierbare Widerstandsdekade 9. Specifications 100 m … 10 M Widerstandsbereich SHORT, OPEN Anschlüsse -200.000 C … 850.000 C (-328 F…to1562 F) Pt-Simulation -60.000 C … 300.000 C (-76 F … 572 F) Ni- Simulation Pt10 … Pt20000, Ni10 … Ni20000 Sensortypen Auflösung... -
Seite 65: Tabelle 7 Ocm642 Widerstand Genauigkeit
0.001…850.000 C 1.0 C 0.2% 2.0001 - 20.0000 0.05 % + 15 m Tabelle 8 OCM642 Pt Simulation 20.001 - 200.000 0.05 % + 15 m 200.01 - 2000.00 0.02 % OCM642 Ni Simulation 2.0001 k... -
Seite 66: Bestellformat - Optionen
Orbit Controls AG OCM642 Programmierbare Widerstandsdekade 10. Bestellformat – Optionen Datenbus OCM642-V1xxx - RS232 OCM642-V2xxx - RS232, LAN, USB, IEEE488 Gehäuse OCM642-Vxx0x - table version OCM642-Vxx1x - module 19“, 3HE Bestellbeispiel OCM642-V2010 Programmierbare Widerstandsdekade 100m-10M mit RS232, LAN, USB, IEEE488 und 19“ Rack.
