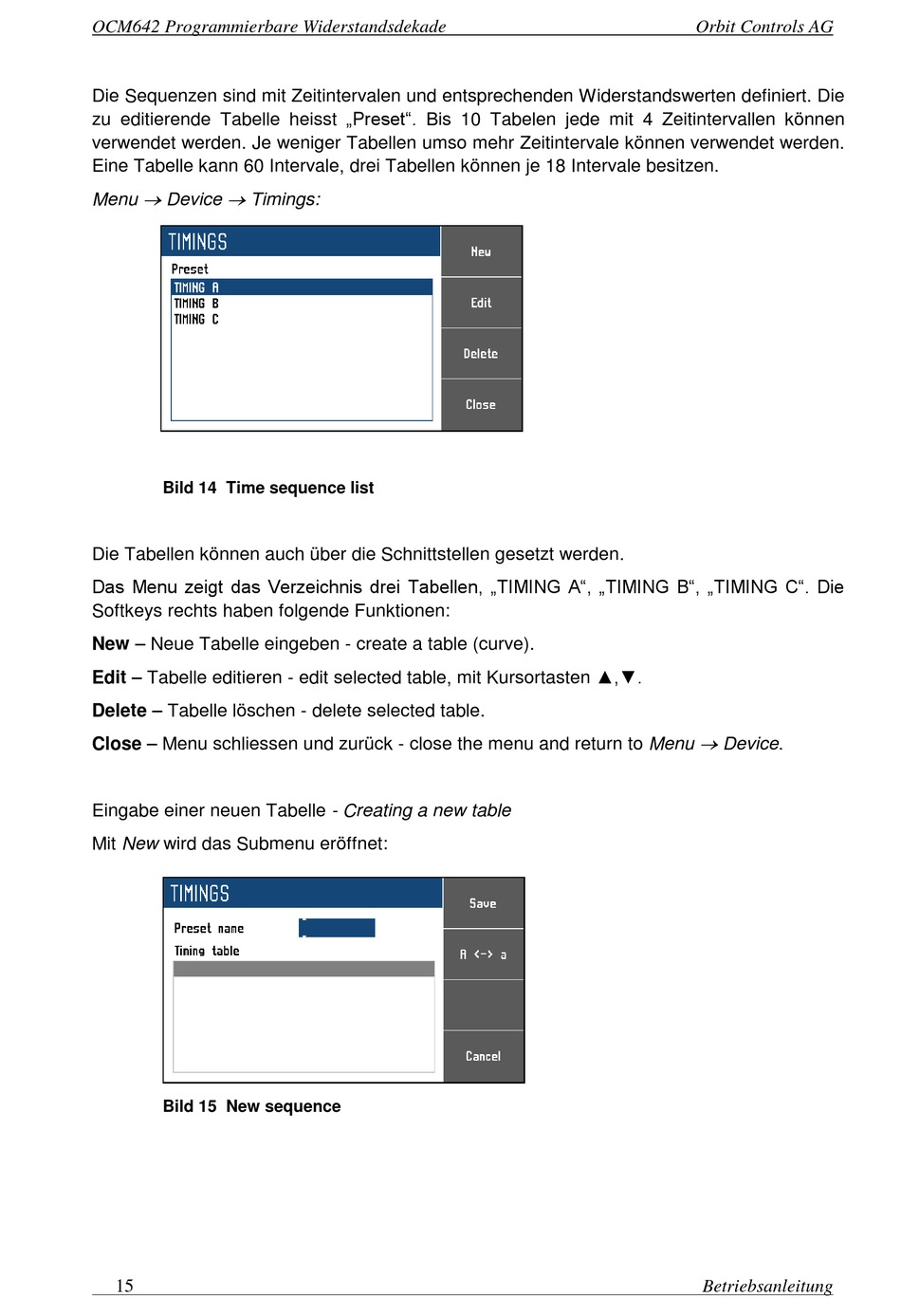

OCM642 Programmierbare Widerstandsdekade
Die Sequenzen sind mit Zeitintervalen und entsprechenden Widerstandswerten definiert. Die
zu editierende Tabelle heisst „Preset". Bis 10 Tabelen jede mit 4 Zeitintervallen können
verwendet werden. Je weniger Tabellen umso mehr Zeitintervale können verwendet werden.
Eine Tabelle kann 60 Intervale, drei Tabellen können je 18 Intervale besitzen.
Menu
Device
Timings:
Bild 14 Time sequence list
Die Tabellen können auch über die Schnittstellen gesetzt werden.
Das Menu zeigt das Verzeichnis drei Tabellen, „TIMING A", „TIMING B", „TIMING C". Die
Softkeys rechts haben folgende Funktionen:
New – Neue Tabelle eingeben - create a table (curve).
Edit – Tabelle editieren - edit selected table, mit Kursortasten ▲,▼.
Delete – Tabelle löschen - delete selected table.
Close – Menu schliessen und zurück - close the menu and return to Menu
Eingabe einer neuen Tabelle - Creating a new table
Mit New wird das Submenu eröffnet:
Bild 15 New sequence
15
Orbit Controls AG
Device.
Betriebsanleitung
