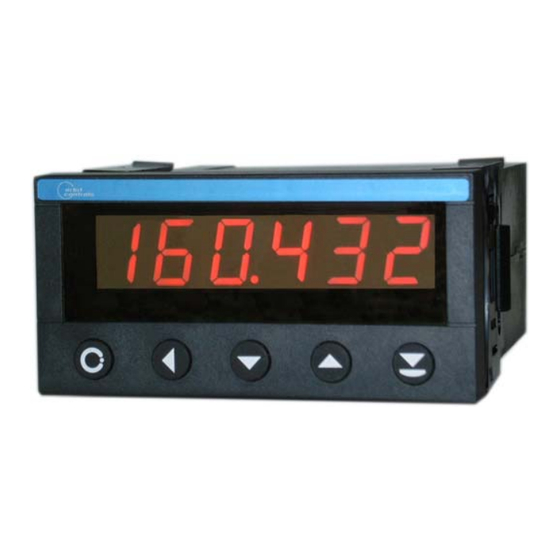

orbit controls OC 4000 Betriebsanleitung
Prozesskontroller
Verwandte Anleitungen für orbit controls OC 4000
Inhaltszusammenfassung für orbit controls OC 4000
- Seite 1 OC4000_DE_21004 Prozesskontroller OC 4000 BETRIEBSANLEITUNG ORBIT CONTROLS AG Zürcherstrasse 137 CH-8952 Schlieren/ZH Tel: + 41 1 730 2753 Fax: + 41 1 730 2783 info@orbitcontrols.ch www.orbitcontrols.ch...
-
Seite 3: Vor Dem Einschalten
Vor dem Einschalten Überzeugen Sie sich, ob Ihre Sendung das richtige Gerät Orbit Controls Modell OC 4000 beinhaltet, einschliesslich einer Betriebsanleitung OC 4000. Einschalten Gerätes überprüfen Anschlüsse Versorgungsspannung. Ein falsch angeschlossenes Gerät kann beschädigt werden und damit auch die mitverbundene Folgeelektronik. Für falsche Handhabung wird jede Haftung abgelehnt. -
Seite 4: Inhaltsverzeichnis
INDEX Seite Programmierbarer Kontroller OC4000 Funktionsdiagramm Fronttastatur Technische Daten Anschlüsse Menu Gerätekonfiguration 6.1 Hardware Konfiguration 6.2 Software Konfiguration Service Menu - HtESt Kalibration von Signalkanälen 1-7 im Servicemenu HtESt Burst Test und empfohlener Anschluss... -
Seite 5: Programmierbarer Kontroller Oc4000
AC-echt RMS Bereiche RS 232 und RS 485 vier Signaleingänge Analogausgänge 0/4-20mA, 0-10V Sensorversorgung AC- oder DC- Versorgung Orbit Controls Modell OC4000 ist ein programmierbares 6-stelliges Mess- gerät mit vier Signaleingängen für DC- Prozesssignale sowie AC echt RMS Spannungen und Ströme. Aus den gemessenen Eingangsspannungen und Strömen... -
Seite 6: Funktionsdiagramm
FUNKTIONSDIAGRAMM FRONTTASTATUR MENU DOWN Die Taste eröffnet das Gerätemenu. Der gewünschte Parameter wird mit bestätigt. oder werden die Parameter gesetzt. Die blinkende Stelle - Cusror - wird mit positioniert. Das Vorzeichen und der Dezimal- punkt können erst dann gesetzt werden, wenn die blinkende Stelle ausserhalb der Anzeige positioniert ist. -
Seite 7: Technische Daten
TECHNISCHE DATEN 0 ... ± 999999, 7-Segmenten, rote 14,7 mm LED mit Dezimalpunkt. Anzeige: Eingänge: Vier Signaleingänge für DC-Prozesssignale INP1-INP4. Zwei interne Signaleingänge für AC-echt RMS Messungen INP5-INP6. Ein interner Signaleingang für Leistungsmessung INP7. Messbereiche: Alle Messbereiche werden im Werk kundenspezifisch definiert. Genauigkeit: DC-Bereiche: 0.05% vom Wert ±... -
Seite 8: Anschlüsse
ANSCHLÜSSE... -
Seite 9: Menu
MENU Die Taste eröffnet das Gerätemenu. Der gewünschte Parameter wird mit bestätigt. oder werden die Parameter gesetzt. Die blinkende Stelle - Cusror - wird mit positioniert. Das Vorzeichen und der Dezimal- punkt können erst dann gesetzt werden, wenn die blinkende Stelle ausserhalb der Anzeige positioniert ist. - Seite 10 Fn rL Relaisfunktion: OPEN oder CLOSE. AOUt L Anzeigewert beim Analogausgang 0/4mA und -10V AOUt H Anzeigewert beim Analogausgang 20mA und +10V SenS 1 Messbereich vom Signaleingang 1 LO 1 Anzweige - Minimalwert der Funktion am Signalkanal 1 HI 1 Anzweige - Maximalwert der Funktion am Signalkanal 1 SenS 2 Messbereich vom Signaleingang 2...
-
Seite 11: Gerätekonfiguration
GERÄTEKONFIGURATION Hardware Konfiguration – Beispiel, Kundenspezifisch Signaleingang 1: 0-240VAC Signaleingang 2: 0-4VDC entspricht einem Strom von 0-200A AC. Funktion Default FnDSP1 PLY 12 OrdEr CCCCCC FiLtEr kann frei gewählt werden AOUt L AOUt H 32000 kann im Bereich der Leistung 0-48000 gewählt werden LO 1 HI 1 LO 2... -
Seite 12: Service Menu - Htest
SERVICE MENU - HtESt Im HtESt Service Menu werden die Signalkanäle kalibriert und die eingebauten Optionen aktiviert. Die Gerätefunktion kann überprüft werden nachdem die Taste beim Einschalten des Gerätes gedrückt gehalten wird. Die Anzeigesegmente und die LEDs werden überprüft, der HCF-Wert (siehe weiter) wird gesetzt, die sieben Signalkanäle werden kalibriert, die Grenzwertrelais und LEDs werden geschaltet und die Analogausgänge generiert. -
Seite 13: Kalibration Von Signalkanälen 1-7 Im Servicemenu Htest
Kalibration von Signalkanälen 1-7 im Servicemenu HtESt Die Geräte wurden im Werk präzise kalibriert. Wird eine Nachkalibration benötigt, kann sie im Servicemenu HtESt in einem oder allen sieben Signalkanälen durchgeführt werden. Vor der Kalibration muss das Gerät mind. 30 Minuten eingeschaltet werden. - Seite 14 2. Das Signal HIGH (z.B. 240VAC) wird angelegt. Warten bis der Anzeigewert ruhig ist. Die Taste ACK und danach UP werden gedrückt und beide solange gedrückt gehalten bis EE Store erscheint. Der Maximalwert 240V AC ist kalibriert. Wird die Taste betätigt, erscheit am Display: Kanal 5 - echter Messwert des AC-Signalkanals 5.
-
Seite 15: Test Resultate
BURST TEST und EMPFOHLENE ERDUNG Burst-Surge Generator HILO, Modell CE-Tester Tester: 28. August 2000 Datum: OC4000, SN:200829, Versorgung 230VA E.U.T.: Mode: Linear, S_L 1 = 00000, S_H 1 = 00010 Eingang: Input 1 4-20mA Input 2 4-20mA Anzeige: 10 000 umschaltbar Test Konditionen Gemäss Normen:...
