- Seite 1 OCM612_DE_2410 Präzisionsdekade OCM-612 Betriebsanleitung ORBIT CONTROLS AG www.orbitcontrols.ch CH-8952 Schlieren ZH Tel: +41 1 730 2753...
-
Seite 2: Inhaltsverzeichnis
Orbit Controls AG OCM-612 Präzisionsdekade INHALT VERWENDUNG LIEFERUMFANG TECHNISCHE DATEN Genauigkeit Widerstandsgenauigkeit Simulationsgenauigkeit Pt Simulationsgenauigkeit Ni Simulation der Anschlüsse VORBEREITUNG für den BETRIEB Einschalten Anlaufzeit BESCHREIBUNG Frontpanel Tastatur Display Anschlüsse Rückwand BEDIENUNG Ein- und Ausschalten Grundbetrieb Kursortasten Numerische Tasten Setup Modus... -
Seite 3: Verwendung
Das Gerät zeichnet sich durch hohe Präzision und Stabilität, einfache Bedienung und netzunabhängigen Betrieb aus. Die Fernbedienung wird über RS232 oder IEEE488 Datenbus durchgeführt. Lieferumfang Standard mit RS232 Option mit IEEE488 Widerstandsdekade OCM-612 Widerstandsdekade OCM-612 GPIB Netzadapter Netzadapter Kabel RS232 Demoprogramm Demoprogramm Betriebsanleitung... -
Seite 4: Widerstandsgenauigkeit
Orbit Controls AG OCM-612 Präzisionsdekade 100 mA (16 – 30 Ω) Maximaler Strom 50 mA (30 – 100 Ω) 20 mA (100 – 500 Ω) 10 mA (500 – 3000 Ω) (3000 – 10000 Ω) 5 mA Maximale Spannung 50 V ef Anschlüsse... -
Seite 5: Simulationsgenauigkeit Ni
Strom von max. 100mA. 4. Vorbereitung für den Betrieb OCM-612 wird aus dem internen wiederaufladbaren Akku oder aus dem beigelegten Netzadapter versorgt. Die Netzversorgung liegt im Bereich 100-240V, 50/60Hz. Das Gerät OCM612 ist ein Laborgerät bei welchem die angegebenen Parameter für eine Umgebungstemperatur von 23 ±... -
Seite 6: Beschreibung

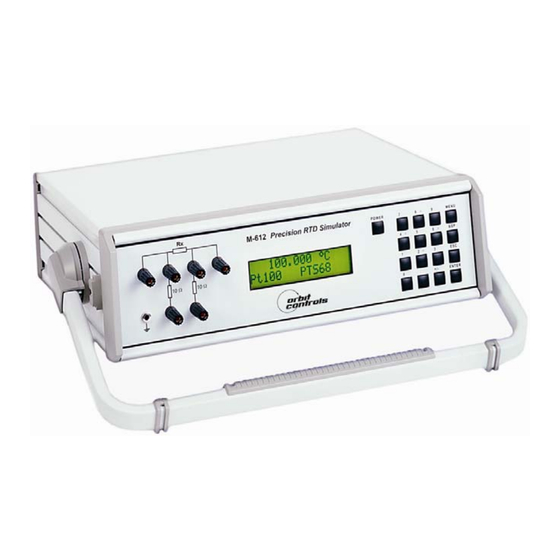

Orbit Controls AG OCM-612 Präzisionsdekade 5. Beschreibung 5.1. Frontpanel Tastatur Über die Tastatur werden die Werte am Display eingegeben. Die Taste MENU öffnet das Einstell- bzw. das Kalibriermenu. Die Taste BSP löscht die letzt eingegebene Zahl. Die Taste ESC löscht die eingegebenen Zahlen bzw. verlässt das Menu. -
Seite 7: Rückwand
OCM-612 Präzisionsdekade Orbit Controls AG 5.2. Rückwand An der Rückwand befinden sich die Netzadapter-Buchse sowie der Stecker für RS232 oder IEEE488 Datenschnittstelle. 6. Bedienung 6.1. Ein- und Ausschalten Beim Netzbetrieb schaltet das Gerät automatisch mit der angelegten Spannung ein. Es schaltet aus sobald der Netzadapter ausgesteckt wird. Beim Batteriebetrieb wird die Dekade mit der Taste POWER ein- und ausgeschaltet. -
Seite 8: Grundbetrieb
Orbit Controls AG OCM-612 Präzisionsdekade 6.2. Grundbetrieb Kursortasten Nach jedem Einschalten oder ESC-Tastendruck wird das Gerät in den Grundbetrieb gesetzt. Die obere Anzeigezeile zeigt den Widerstandswert in Ω oder die Temperatur in °C (°F). Der Pfeil in der unteren rechten Ecke signalisiert den Kursorbetrieb (blaue Tastenschrift). -
Seite 9: Setup Modus
OCM-612 Präzisionsdekade Orbit Controls AG Setup Modus 6.3. In diesem Modus werden die Werte eingegeben und die Nebenparameter angezeigt. Mit der Taste MENU wird dieser Modus eröffnet, mit ESC verlassen. Mit den Tasten ↑ ↓ können folgende Positionen gewählt werden: Function (Funktion) Ermöglicht die Funktionswahl der Dekade. -
Seite 10: Passwort
Orbit Controls AG OCM-612 Präzisionsdekade Cal. code (Password zum Kalibriermodus) Fünfstelliges Password zum Kalibriermenu. Bei jedem neuen Gerät wird im Werk „00000“ eingegeben. Es wird empfohlen das Password zu ändern und zu vermerken. Ohne das Password kann die Kalibration nicht durchgeführt werden. -
Seite 11: Kalibration
OCM-612 Präzisionsdekade Orbit Controls AG 6.4. Kalibration In diesem Modus können die Einzelwiderstände (Etalone=Normalwiderstände) kalibriert werden. Die Taste MENU öffnet das Kalibriermenu. Der Zugang aus dem Einstellmodus wird mit einem MENU-Tastendruck, aus dem Messmodus nach zwei MENU-Tastendruck, möglich. Nach der Eingabe des Passwords wird die Kalibration möglich. Zurück zum Standardmodus ist nach dem ESC-Tastendruck möglich. - Seite 12 Orbit Controls AG OCM-612 Präzisionsdekade Kalibrierschritte: • Mit Tasten ↑ ↓ wird der Etalon gewählt. • In Vierleiteranschluss wird der Widerstandswert ermittelt. • Mit ENTER wird die numerische Tastatur aktiviert. • Der gemessene Wert wird eingegeben (Originalwert in der ersten Zeile, neuer Wert in der zweiten Zeile).
-
Seite 13: Parameterkontrolle
OCM-612 Präzisionsdekade Orbit Controls AG 7. Parameterkontrolle Die Kontrolle von Parametern wird durch die Messung in vorgegebenen Kontrollpunkten durchgeführt. Benötigte Ausrüstung • Widerstandsmessgerät mit Genauigkeit von 0.001% und Bereichen 10Ω bis 10 kΩ, z.B. 8 -stelliger Multimeter HP3458A oder Wavetek 1281 Wahl vom Arbeitsmodus Die Dekade wird in die Funktion R und den Vierleiteranschluss gewählt. -
Seite 14: Fernbedienung
Orbit Controls AG OCM-612 Präzisionsdekade 8. Fernbedienung Standardgeräte werden mit RS232 ausgestattet. Als Option steht IEEE488- Datebus zur Verfügung. Diese Steuerung ist unter 8.4 beschrieben. Die Steuerbefehle sind für RS232 und IEEE488 identisch. 8.1. Syntaxen Die Kommunikation zwischen dem PC und der OCM612-Dekade ist bidirektionell, Befehl-Antwort. - Seite 15 • Pt 1000 Simulation • Ni 100 Simulation • Ni 1000 Simulation OCM-612 antwortet mit „Ok <cr><lf>”. Beispiel „F1<cr>” Wahl von Pt100 I/D (Identifikation vom Gerät) *IDN? Hersteller, Modell, Serienummer und Softwareversion. 1 2 3 4 5 6 7 8...
- Seite 16 OCM-612 antwortet „Ok <cr><lf>”. Beispiel: „S1<cr>” aktiviert IPTS68. Auslesen vom Zustand Nach diesem Befehl antwortet OCM-612 mit „FxUx <cr><lf>“. Die „x“ sind Zahlen welche den aktuellen Zustand der einzelnen Befehle darstellen. Beispiel: „V?<cr>” antwortet das Gerät mit z.B. „F4S1T1 cr><lf>“ (Pt1000, 1.385, IPTS68).
-
Seite 17: Bedienung Über Rs232
OCM-612 Präzisionsdekade Orbit Controls AG 8.3. Bedienung über RS232 Die Baud Rate ist von 300 bis 19200 bd wählbar. Das Datenformat besteht aus 8 Bit, ohne Parität, 1 Stopp. Hardware Handshake RTS/CTS und Programm Handshake XON/XOFF sind ausgeschaltet (OFF). Die Schnittstelle ist galvanisch isoliert. -
Seite 18: Hilfsprogramm
Orbit Controls AG OCM-612 Präzisionsdekade 8.5. Hilfsprogramm Für eine einfache Bedienung aus einem PC über RS232 (IEEE488) wird zu jedem OCM612 eine Installationsdiskette für WINDOWS 95/98/ME/NT/2000 beigelegt. Aus dem PC kann die Funktion und der Wert gewählt werden. Installation vom Programm Mit dem SETUP.EXE wird das Installationsprogramm in einer Datei gleichzeitig mit... -
Seite 19: Beschreibung Der Hardware
OCM-612 Präzisionsdekade Orbit Controls AG 9. Beschreibung der Hardware Die internen Widerstände werden parallel und/oder seriell im Binärcode mit hochwertigen Relais mit sehr niedriger Thermospannung geschaltet. Zuerst werden die Widerstände künstlich vorgealtert und auf höchste Präzision und TC ausgesucht. Ein 16-Bit Mikrokontroller ermöglicht die Bedienung über die Fronttastatur oder über die Geräteschnittstelle.
