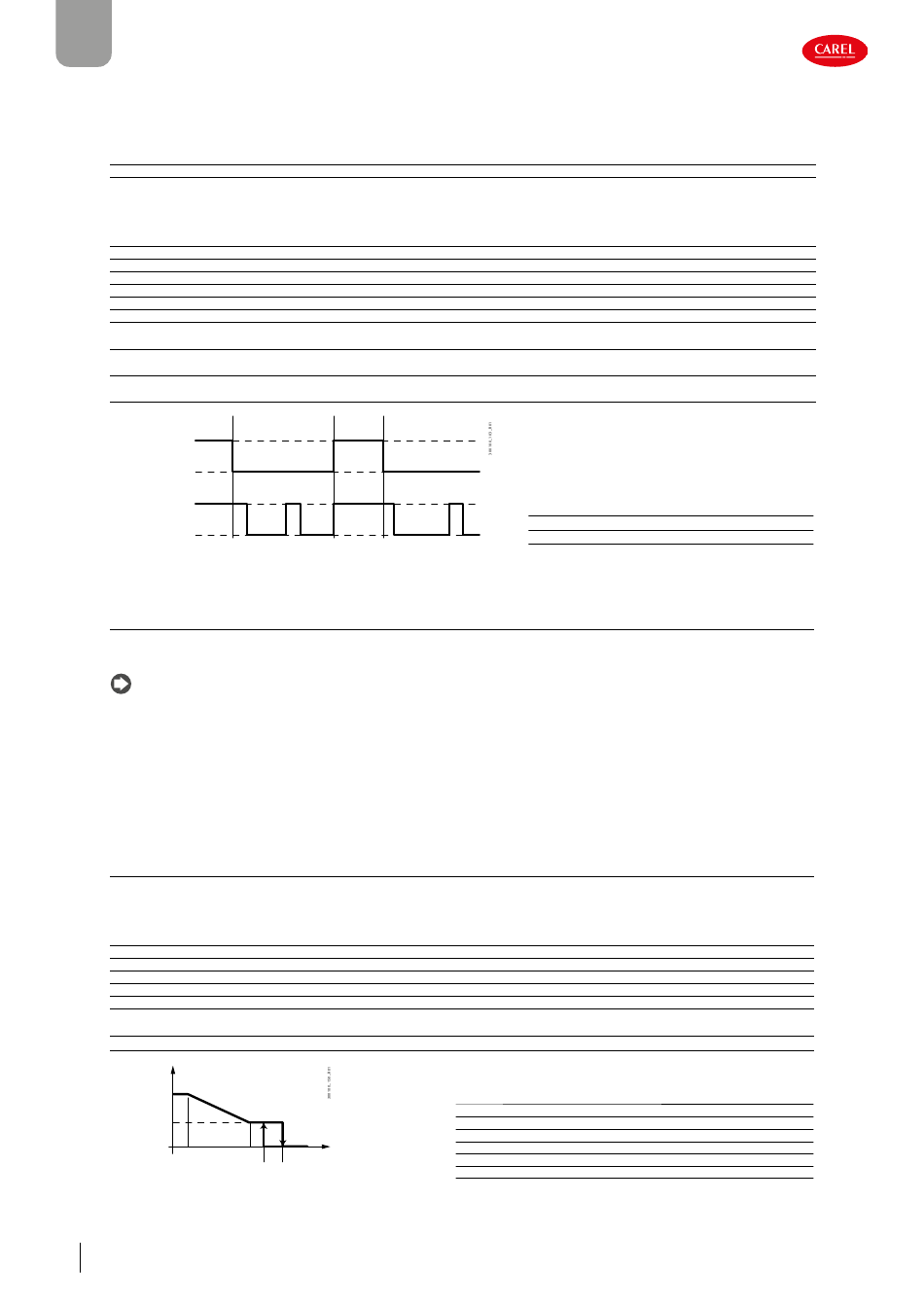

Feuchteregelung mit Verdampferlüfterzyklen
Bei F2=3 und ausgeschaltetem Verdichter wird der Lüfter in Abhängigkeit von der über den Parameter HU eingestellten Feuchte ge-
steuert; der Parameter ermöglicht die Auswahl zwischen 3 Feuchtestufen: niedrig, mittel und hoch, was 3 verschiedenen Einschalt-/
Ausschaltzeiten für die Lüfter und 3 verschiedenen Temperaturschaltdiff erenzen für die Aktivierung des Verdichters entspricht.
Par.
Beschreibung
HU
Feuchtestufe: 0 = niedrig; 1 = mittel; 2 = hoch.
F2
Verdampferlüfter bei ausgeschaltetem Verdichter:
0 = siehe F0;
1 = immer ausgeschaltet bei Verdichter AUS;
2 = eingeschaltet für Antischichtungsbetrieb;
3 = eingeschaltet für Feuchteregelung
F11
Lüfter-EIN-Zeit auf niedriger Feuchtestufe
F12
Lüfter-AUS-Zeit auf niedriger Feuchtestufe
F13
Lüfter-EIN-Zeit auf mittlerer Feuchtestufe
F14
Lüfter-AUS-Zeit auf mittlerer Feuchtestufe
F15
Lüfter-EIN-Zeit auf hoher Feuchtestufe
F16
Lüfter-AUS-Zeit auf hoher Feuchtestufe
F17
Temperaturregelschaltdiff erenz für Verdichteraktivierung auf
niedriger Feuchtestufe
F18
Temperaturregelschaltdiff erenz für Verdichteraktivierung auf
mittlerer Feuchtestufe
F19
Temperaturregelschaltdiff erenz für Verdichteraktivierung auf
hoher Feuchtestufe
F2=3
ON
Compressor
activation
OFF
ON
FAN Duty
Cycle
OFF
Abb. 6.ak
6.17.2 Drehzahlvariable Verdampferlüfter (EC-Lüfter)
Zur Optimierung des Energieverbrauchs kann es sinnvoll sein, drehzahlvariable Lüfter einzusetzen. In diesem Fall wird der Lüfter
über die Netzspannung versorgt. Das Steuersignal kann vom Ausgang Y1 oder Y2 der iJS-Steuerung, eingestellt als 0...10 Vdc, stammen.
Hinweis: Drehzahlvariable Lüfter sind nur bei Modellen mit der Option der Analogausgänge Y1 und Y2, PWM oder 0...10 V
verfügbar, siehe Kapitel „Einführung".
Zur Aktivierung des Algorithmus genügt es, einen entsprechend eingestellten Analogausgang mit der Funkti-
on des drehzahlvariablen Verdampferlüfters zu belegen. Außerdem muss der Verdampfungsfühler konfi guriert wer-
den, wenn er für die Regelung verwendet werden soll. Siehe Kapitel „Eingänge und Ausgänge". Die Höchst- und
Mindestdrehzahl der Lüfter kann über die erweiterten Parameter F6 und F7 eingestellt werden (prozentmäßig in Be-
zug auf den Bereich 0...10 V). Innerhalb des Modulationsbereichs variiert die Lüfterdrehzahl proportional. Berücksich-
tigt man zum Beispiel die Werkswerte der Parameter, bei F0 = 2 und Sd = F1-Frd/2= 6 °C –›, so entspricht der Ausgang
Y1 dem Prozentsatz (F6+F7)/2 = 50%. Wird für die Lüfter der Drehzahlregler verwendet, stellt F5 die Temperatur dar, unterhalb
welcher die Lüfter aktiviert werden. Dabei besteht eine fi xe Ausschalthysterese von 1°C.
Par.
Beschreibung
F0
Verdampferlüfterregelung:
0 = immer eingeschaltet;
1 = Aktivierung auf Basis von Sd – Sv;
2 = Aktivierung auf Basis von Sd;
3 = Aktivierung aufgrund von Sv
F1
Aktivierungsschwelle Verdampferlüfter (nur bei F0 =1, 2)
F5
Cut-off -Temperatur für Verdampferlüfter (Hysterese 1 °C)
F6
Max. Drehzahl Verdampferlüfter
F7
Min. Drehzahl Verdampferlüfter
F8
Anlaufzeit Verdampferlüfter (0 = Funktion deaktiviert)
F10
Zwangsbetriebszeit Verdampferlüfter auf max. Drehzahl
(0 = Funktion deaktiviert)
Frd
Aktivierungsschaltdiff erenz Verdampferlüfter (auch drehzahlvariabel)
F6
FAN
F7
SPEED
0%
F1-Frd
Abb. 6.al
Wenn der Parameter F0=0 ist, werden die Verdampferlüfter eingeschaltet, wenn der Verdichter eingeschaltet ist (auch entspre-
chend der Einstellung über den Parameter F2), unabhängig vom Wert, den die Abtau- oder Regeltemperatur annimmt.
