Hinweise
Vorsicht: Die Steuerung sollte in Umgebungen mit folgenden Merkmalen NICHT installiert werden:
• Temperatur- und Feuchtewerte, die nicht den Betriebsbedingungen entsprechen (siehe „Technische Spezifi kationen");
• starke Schwingungen oder Stöße;
• Kontakt mit Wasserspritzern oder Kondensat;
• Kontakt mit aggressiven und umweltbelastenden Mitteln (z. B. Schwefelsäure- und Ammoniakgas, Salzsprühnebel, Rauchgas)
zur Vermeidung von Korrosion und/oder Oxidation;
• starke magnetische Interferenzen und/oder Funkfrequenzen (keine Installation der Geräte in der Nähe von Sendeantennen);
• direkte Sonnenbestrahlung und allgemeine Witterungseinwirkung;
• große und rasche Schwankungen der Raumtemperatur;
• Kontakt mit Staub (Bildung eines korrosiven Films mit möglicher Oxidation und Verminderung der Isolierung).
2.2
Small-Version mit Frontmontage
2.2.1 Abmessungen mm (in)
84,80 (3.34)
71 (2.80)
dima di foratura
drilling template
300100_024_R01

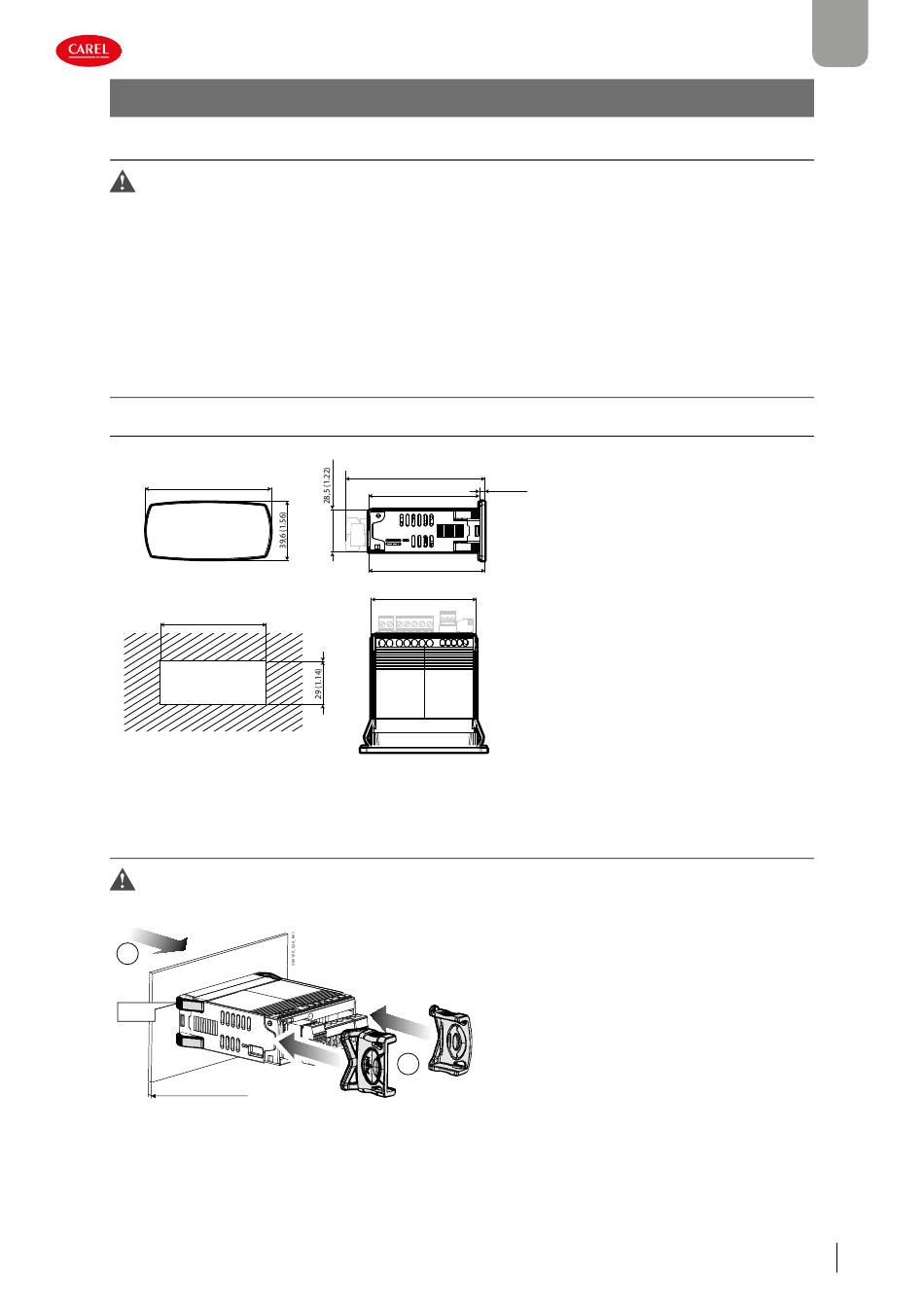

Abb. 2.a
2.2.2 Montage
Vorsicht: Vor der Durchführung eines jeglichen Instandhaltungseingriff s muss das Steuergerät vom Stromnetz abgetrennt
werden (Hauptschalter der Anlage auf „OFF").
1
CLICK
H= 0,8-2,5 (0.03-0.10)
Abb. 2.b
1. Setzen Sie die Steuerung in die Öff nung ein und drücken Sie leicht auf die seitlichen Verankerungslaschen.
2. Drücken Sie das Frontteil bis zum Endanschlag (die seitlichen Verankerungslaschen biegen sich, die Zähnchen rasten ein
und fi xieren die Steuerung an der Platte bis zu einer max. Wandstärke von 2 mm).
3. Fügen Sie bei Bedarf die Halterungen ein.
iJS +0300102DE rel. 1.0 - 01.08.2022
2. INSTALLATION
max 95,5 (3.76)
3,8 (0.15)
75,2 (2.96)
79 (3.11)
70,5 (2.76)
optional = H<2 (0.08)
mandatory = H >2 (0.08)
2
GER
13
