Hinweis: Über den Parameter F4r kann eingestellt werden, ob der Befeuchtungsausgang während der Abtauung gesperrt
werden soll:
• F4r=0 -> Befeuchtungsausgang aktiviert auf Basis der Feuchteregelung;
• F4r=1 -> Befeuchtungsausgang deaktiviert während der Abtauung, unabhängig von der Anforderung.

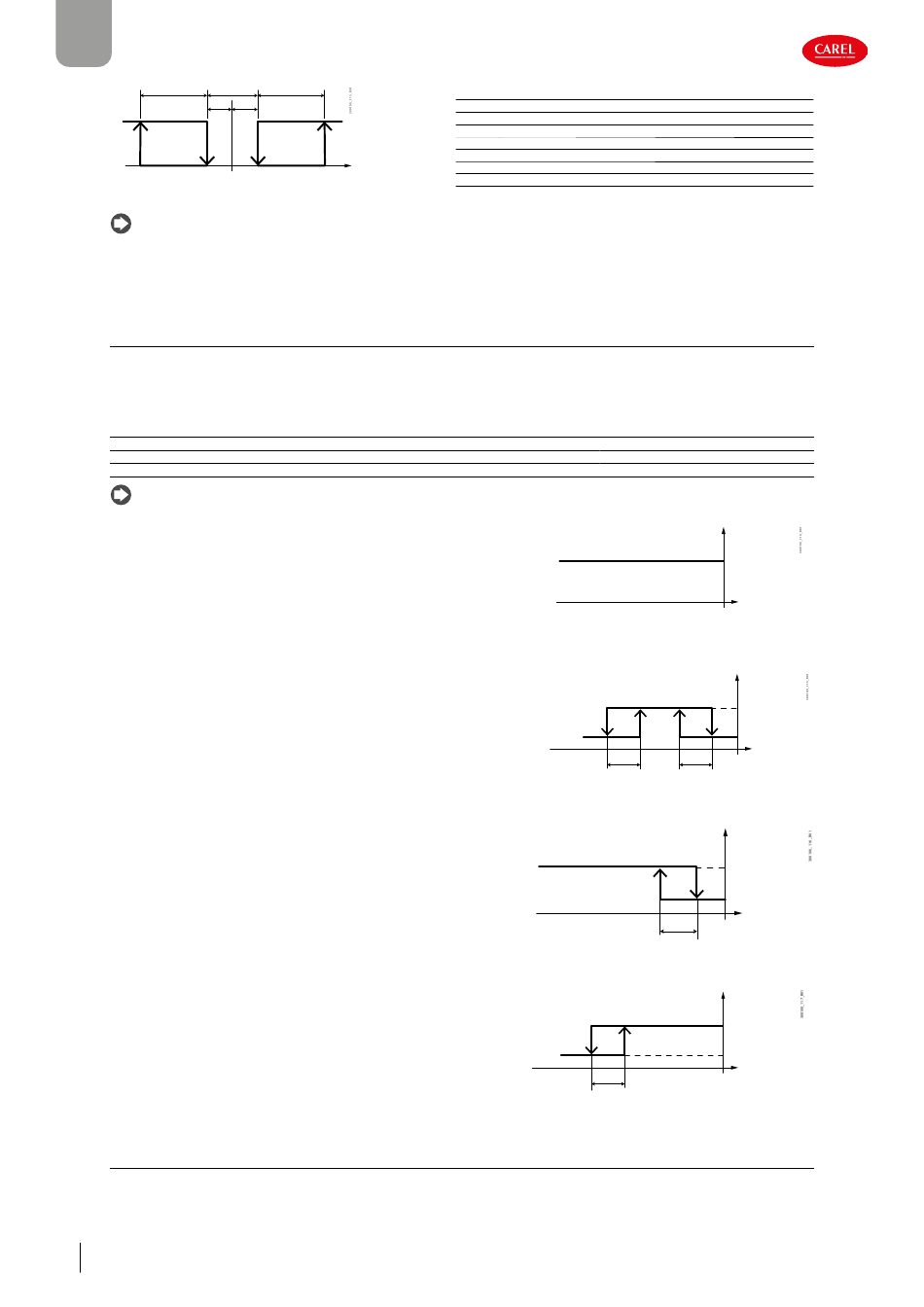

6.21.6 Gleichzeitige Regelung von Feuchte und Temperatur
Bei der gleichzeitigen Regelung von Feuchte und Temperatur erfolgt die Feuchteregelung im Allgemeinen unabhängig von
der Temperaturregelung. Die Feuchteregelung kann innerhalb eines bestimmten Temperaturbereichs gehalten werden (Para-
meter TLL und THL und die damit verbundene Schaltdiff erenz TdL), um keine übermäßigen Temperaturabweichungen bei der
Feuchteregelung zu riskieren.
Par.
Beschreibung
THL
Maximaltemperatur für Aktivierung der Feuchteregelung
TLL
Minimaltemperatur für Aktivierung der Feuchteregelung
TdL
Schaltdiff erenz für Aktivierung der Feuchteregelung
Hinweis: Wenn die Parameter TLL und/oder THL den Wert 0 annehmen, werden sie bei der Regelung nicht berücksichtigt
Fall 1: Temperaturunabhängige Feuchteregelung (Standard)
Die Temperatur wird erst geregelt, nachdem die Feuchte ihren Soll-
wert erreicht hat. Dies ist die Werkseinstellung mit TLL und THL=0.
Fall 2: Feuchteregelung innerhalb eines Bereichs
Vorrang hat die Temperaturregelung: Die Feuchte wird in aufeinander-
folgenden Zyklen geregelt, wobei die Temperatur stets im Bereich TLL-
THL gehalten wird.
Fall 3: Feuchteregelung mit oberer Temperaturgrenze
Diese Konfi guration verhindert, dass die Temperatur während der Ent-
feuchtung den Grenzwert THL überschreitet, z. B. wenn das Heizele-
ment überdimensioniert ist.
Fall 4: Feuchteregelung mit unterer Temperaturgrenze
Mit dieser Konfi guration kann die Befeuchtung unterhalb der Schwel-
le TLL gestoppt werden, um eine übermäßige Kühlung und ein Ab-
senken der Temperatur zu vermeiden, z. B. wenn das Heizelement
unterdimensioniert ist.
6.21.7 Feuchtefühlerfehler
Im Falle eines Fehlers des Feuchtefühlers werden die Befeuchtung und Entfeuchtung im Tastgrad-Modus verwaltet. Dies ist
nur bei alleiniger Befeuchtung und alleiniger Entfeuchtung möglich; bei Neutralzonenregelung bleiben beide Ausgänge aus-
geschaltet.
74
Funktionen
rdH
=
DIRECT
DOz
SHu
Bez.
Beschreibung
SHu
Feuchteregelfühler
Sth
Feuchteregelsollwert
rdh
Feuchteregelschaltdiff erenz
rrH
Entfeuchtungsregelschaltdiff erenz
rnH
Neutrale Zone Feuchte
DOu
Befeuchtungsausgang
DOz
Entfeuchtungsausgang
Wkst.
Min.
Max.
UoM
0
-100/ -148 60/ 140 °C/ °F
0
-100/ -148 60/ 140 °C/ °F
0
0
20/ 36
°C/ °F
Temperature
Temperature
TdL
TLL
Temperature
Temperature
TdL
TLL
Benutzer
Bedienteil
M
NEIN
S
NEIN
M
NEIN
Humidity
management
ON
OFF
TLL = 0°C
THL = 0°C
TdL = ...
Abb. 6.ay
Humidity
management
ON
OFF
TLL = 1°C
TdL
THL = 8°C
TdL = 2°C
THL
Abb. 6.az
Humidity
management
ON
OFF
TLL = 0°C
TdL
THL = 20°C
THL
TdL = 5°C
Abb. 6.ba
Humidity
management
ON
OFF
TLL = -0,5°C
THL = 0°C
TdL = 2°C
Abb. 6.bb
