GER
Sv
Download tendency
reset time d16
St
ON
COMP
OFF

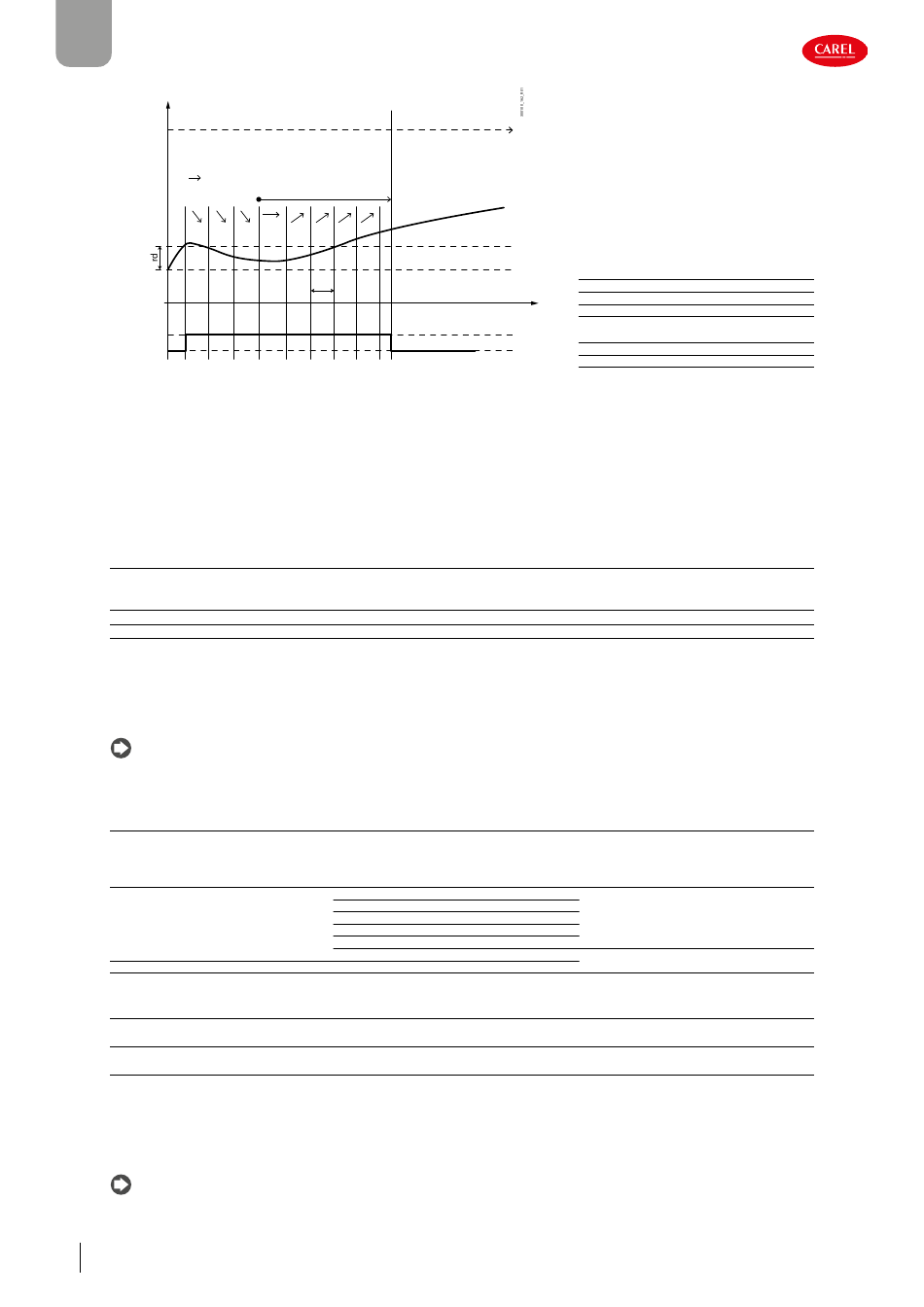

Abb. 9.h
Nach dem Einschalten des Verdichters prüft die iJS-Steuerung in Intervallen d20, ob die Regeltemperatur mindestens um den
Wert des Parameters d22 sinkt; bei jedem Intervall, in dem die Temperatur sinkt, wird die Nichtabstiegszeit auf Null gestellt;
bleibt die Temperatur jedoch konstant oder steigt sie an, beginnt die Steuerung mit der Zählung der Nichtabstiegszeit; wenn
der über Parameter d16 eingestellte Schwellenwert erreicht ist, startet sie eine Abtauung. Dieser Arbeitszyklus wird für eine über
Parameter d21 eingestellte maximale Anzahl von Abtauungen wiederholt; danach wird der Alarm rSF aktiviert und das Gerät aus-
geschaltet. Der Alarm rSF muss manuell zurückgesetzt werden. Hierfür ist ein Alarm-Reset über den Parameter rSA erforderlich.
9.9
Wartungsalarm
Die iJS-Steuerung kann die seit der letzten Wartung verstrichene Zeit zählen und einen Wartungsalarm melden.
Code
Beschreibung
HMP
Betriebsstundenschwelle für Wartungsalarm hx1000
HMr
Reset der Betriebsstunden
Wenn die RTC-Uhr vorhanden ist und ordnungsgemäß funktioniert, kann die iJS-Steuerung die Anzahl der seit dem letzten Reset
der Betriebsstunden verstrichenen Stunden zählen. Beim Überschreiten einer Schwelle (Parameter HMP) wird ein Wartungsalarm
„SrC" gemeldet. Der Alarm SrC muss manuell zurückgesetzt werden. Zum Resettieren des Alarms ist ein Reset der Betriebsstunden
über den Parameter HMr erforderlich. Im Parameter HMr kann die Zählung der seit der letzten Wartung verstrichenen Stunden
zurückgesetzt werden, auch wenn noch kein Alarm aufgetreten ist. Bei HMP=0 (Werkseinstellung) ist der Alarm deaktiviert.
Hinweis: Der Wartungsalarm kann nur in Modellen mit vorhandener und korrekt eingestellter RTC aktiviert werden.
9.10 VCC-Verdichter-Alarme mit seriellem Befehl
Bei VCC-Verdichtern mit seriellem Befehl verwaltet die iJS-Steuerung einige zusätzliche Alarme, die vom Inverter oder von der
Steuerung selbst erfasst werden:
Erfasst vom Inverter
Erfasst von der Steuerung
Par.
Beschreibung
CoA
Displayanzeige der vom Inverter erfassten Alarme:
0 = Anzeige deaktiviert; 1 = Anzeige aktiviert.
Ctd
Maximalzeit der Nicht-Kommunikation mit VCC-Inverter vor der
Alarmanzeige am Display (0= Anzeige deaktiviert)
Die Anzeige dieser Alarme am Display kann mit folgenden Parametern deaktiviert werden:
• CoA = Anzeige der vom Inverter erfassten Alarme am Display; wenn der Inverter eine Störung des VCC erfasst, erscheint am
Display der Alarm UCF.
• Ctd = Maximalzeit der Nicht-Kommunikation vor der Alarmanzeige; wenn die iJS-Steuerung die Kommunikationsunterbrechung
mit dem Inverter für eine Zeit Ctd erfasst, erscheint am Display der Alarm COM.
Hinweis: Zur Deaktivierung der VCC-Verdichteralarme bei Modellen mit der Option VCC, an die kein Inverter angeschlossen
ist, müssen die Parameter cct und ctd auf Null gesetzt werden.
94
Alarme und Meldungen
Regulation
d20
Beschreibung
Start fehlgeschlagen
Überlastbedingung
Kurzschluss
Falsche Rotorposition
Übertemperatur
Serieller Kommunikationsfehler
Offl ine
Defrost
Bez. Beschreibung
Sv
St
rd
time
d16
d20
t
Wkst. Min. Max.
UoM
0
0
45
h/1000
0
0
1
-
Display-Anzeige
UCF
COM
Wkst.
Min.
Max.
1
0
1
15
0
60
Regelfühler
Regelsollwert
Regelschaltdiff erenz
Zeit ohne Temperaturabfall vor Abtau-
beginn
Abtastzeit für Alarm rSF
Zeit
Benutzer Bedienteil
M
NEIN
S
JA
Tab. 9.c
UoM
Benutzer
Bedienteil
-
M
NEIN
s
M
NEIN
iJS +0300102DE rel. 1.0 - 01.08.2022
