Large-Version mit Splitmontage
2.5.1 Abmessungen - mm (in)

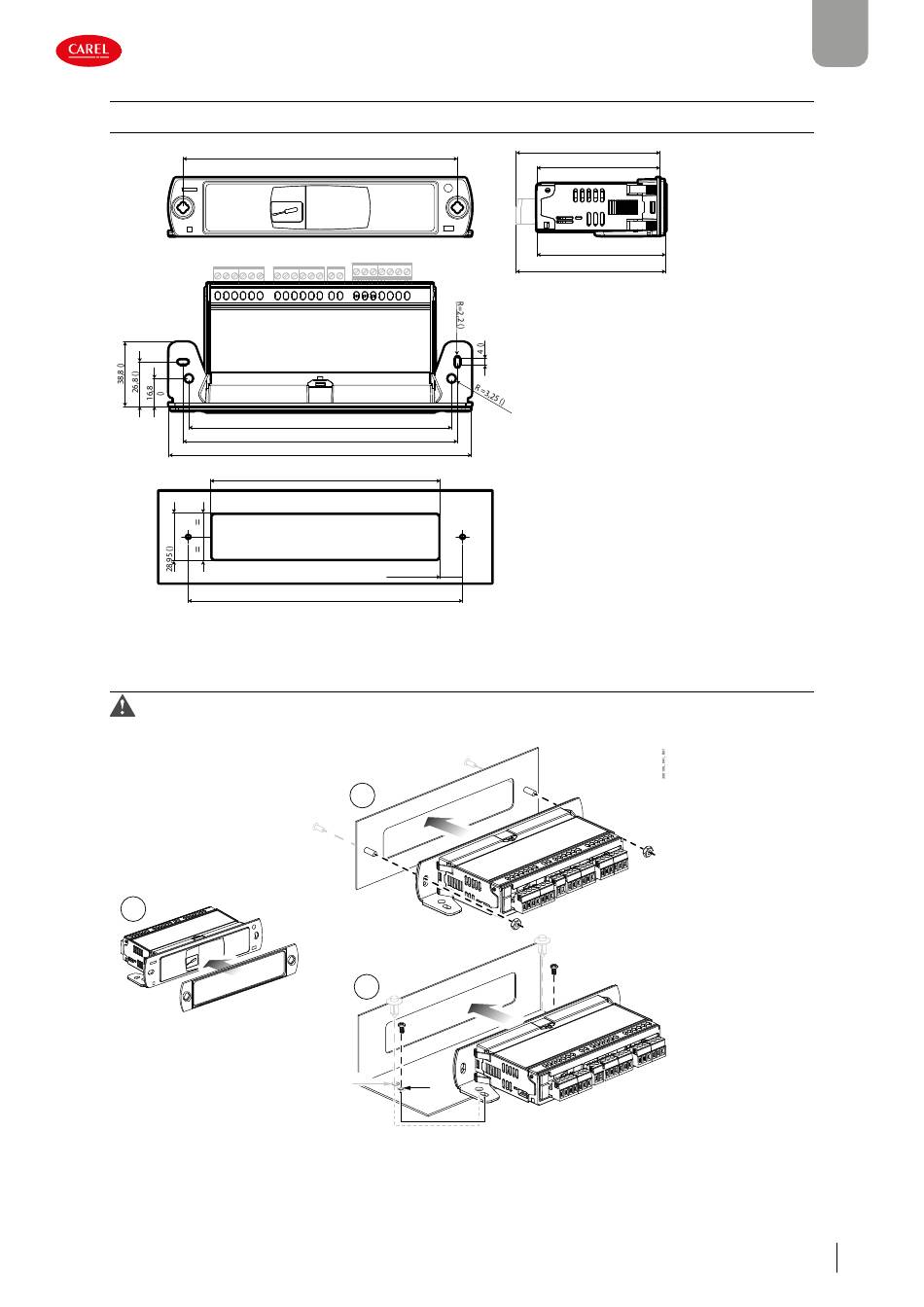

Abb. 2.h
2.5.2 Montage
Vorsicht: Vor der Durchführung eines jeglichen Instandhaltungseingriff s muss das Steuergerät vom Stromnetz abgetrennt
werden (Hauptschalter der Anlage auf „OFF").
1
Abb. 2.i
1. Bringen Sie die Dichtung an der Vorderseite der Steuerung an (nur bei Sichtmontage).
2. Positionieren Sie die Steuerung an der Bohrschablone oder bringen Sie die Steuerung in Befestigungsposition.
3. Ziehen Sie die Befestigungsschrauben an od. fügen Sie die Klammern in die entsprechenden Bohrungen ein, wie dargestellt.
iJS +0300102DE rel. 1.0 - 01.08.2022
165 ()
158 ()
165 ()
182 ()
138,25 ()
13,38 ()
165 ()
2a
or
2b
Ø 6
Ø 4
or
86,49 ()
74 ()
77,4 ()
89,9 ()
300100_040_R01
GER
17
