GER
Abtauende
Die Abtauung endet temperaturgesteuert beim Erreichen der Werte in den Parametern dt1 und dt2 oder zeitgesteuert beim
Erreichen der Werte dP1 und dP2, abhängig vom Parameter d0.
Wenn die temperaturgesteuerte Abtauung gewählt wird, muss der Abtaufühler Sd installiert werden; sie endet, wenn der Fühler
Sd einen Wert misst, der über dem Wert von dt1 liegt, oder durch Timeout nach Ablauf der Maximalzeit dP1; in diesem Fall wird,
je nach Parameter A3, die Meldung Ed1 angezeigt.
Im Falle des zeitgesteuerten Endes endet die Abtauung nach Verstreichen der Zeit dP1.
Die zeitgesteuerte elektrische Abtauung mit Temperaturregelung (d0=4) lässt den Abtauausgang nur dann aktivieren, wenn die
Verdampfertemperatur (Sd) unter dem Parameterwert dt1 liegt; sie endet nach Verstreichen der im Parameter dP1 festgelegten
Zeit. Diese Funktion dient Energiesparzwecken und vermeidet Übertemperaturen im Verdampfer.
Bei einem Doppelverdampfer endet die Abtauung, wenn beide Verdampfer den Zustand des Abtauendes erreicht haben. Falls
ein Verdampfer die Abtauung (zeitgesteuert oder temperaturgesteuert) vor dem anderen beendet, fällt das entsprechende Ab-
taurelais ab, während der Verdichter im angeforderten Abtauzustand bleibt.
Im Falle der Heißgasabtauung am Ende des Abtauvorgangs:
• wird der Verdichter ausgeschaltet;
• wird die Zeit ddHG/ 2 abgewartet;
• werden die Abtaurelais des Hauptverdampfers und des zweiten Verdampfers deaktiviert, um das Heißgasventil zu deaktivieren.
• wird die Zeit ddHG/ 2 abgewartet;
• wird der Verdichter eingeschaltet.
Am Ende der Abtauung kann die Abtropfphase gestartet werden (bei dd > 0), in welcher der Verdichter und die Lüfter aus-
geschaltet sind; dann kann die Nachtropfphase (bei Fd > 0) gestartet werden, in welcher die Regelung wieder aufgenommen
wird und die Lüfter ausgeschaltet sind. Wird die Abtauung vorzeitig beendet (z. B. durch Tastatur/BMS unterbrochen), fi nden die
Abtropfphase und Nachtropfphase nicht statt.
Die Visualisierung am Bedienteil während der Abtauung kann mit Parameter d6 gewählt werden.
Hinweis: Die Alarme für hohe Temperatur können nach der Abtauung im Parameter d8 deaktiviert werden.

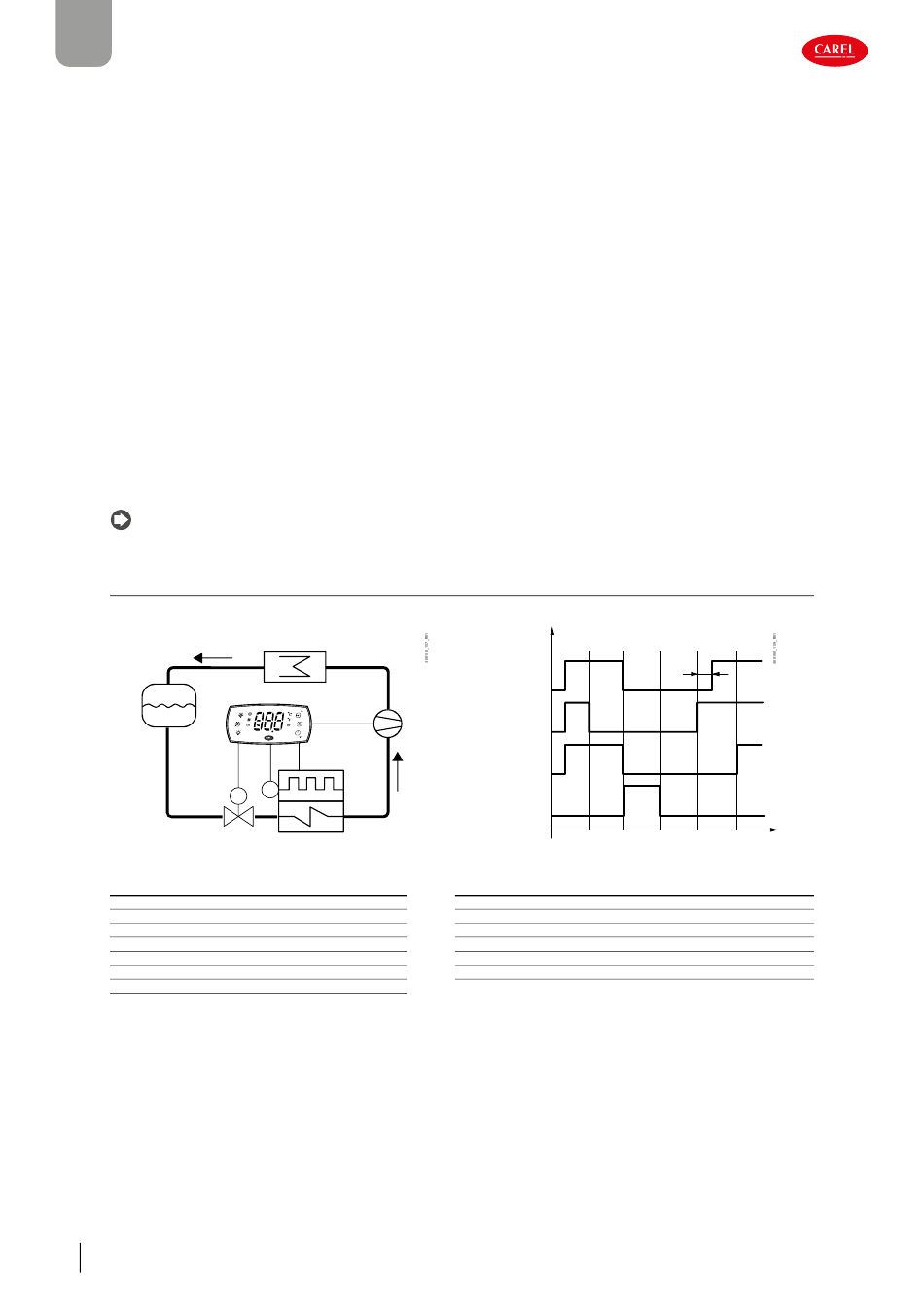

6.16.1 Elektrische Abtauung (d0 = 0, 2, 4): Arbeitszyklus
Der Arbeitszyklus bezieht sich auf die Werkwerte der Parameter F2 und F3.
L
V_Pd
Abb. 6.ab
Bez.
Beschreibung
t
Zeit
FAN
Lüfter
DEF
Abtauung
DRIP
Abtropfphase
CMP
Verdichter
POST DRIP
Nachtropfphase
REFRIG
Regelung
60
Funktionen
C
iJ
CMP
Sv
M
E
refrig
pump
down
ON
CMP
OFF
ON
V_Pd
OFF
ON
FAN
OFF
ON
RES
OFF
Abb. 6.ac
Bez.
Beschreibung
RES
Abtauheizung
V_Pd
Abpumpventil (nicht verwaltet)
C
Verfl üssiger
E
Verdampfer
L
Kältemittelsammler
HOT GAS
Heißgasventil
def
drip
post drip
refrig
(dd)
(Fd)
c8
t
iJS +0300102DE rel. 1.0 - 01.08.2022
