GER
Vorsicht: Die Frontschutzart IP65 ist nur bei Erfüllen folgender Bedingungen gewährleistet:
• Max. Abweichung der rechteckigen Bohröff nung von der ebenen Oberfl äche: ≤ 0.5 mm (0.02 in).
• Schaltschrank-Blechstärke: 0.8 ...2 mm (0,03...0,1 in); für Stärken von 2 ...2, 5 mm (0,.08...0.10 in) sind die optionalen Halterun-
gen erforderlich.
• Maximale Rauheit der Oberfl äche, auf der die Dichtung angebracht wird: ≤ 120 μm.
Hinweis: Die Stärke des Blechs (oder Materials) des Schaltschranks muss eine sichere und stabile Montage des Produktes
0.8...2.5 mm (0.03...0.10 in) gewährleisten.

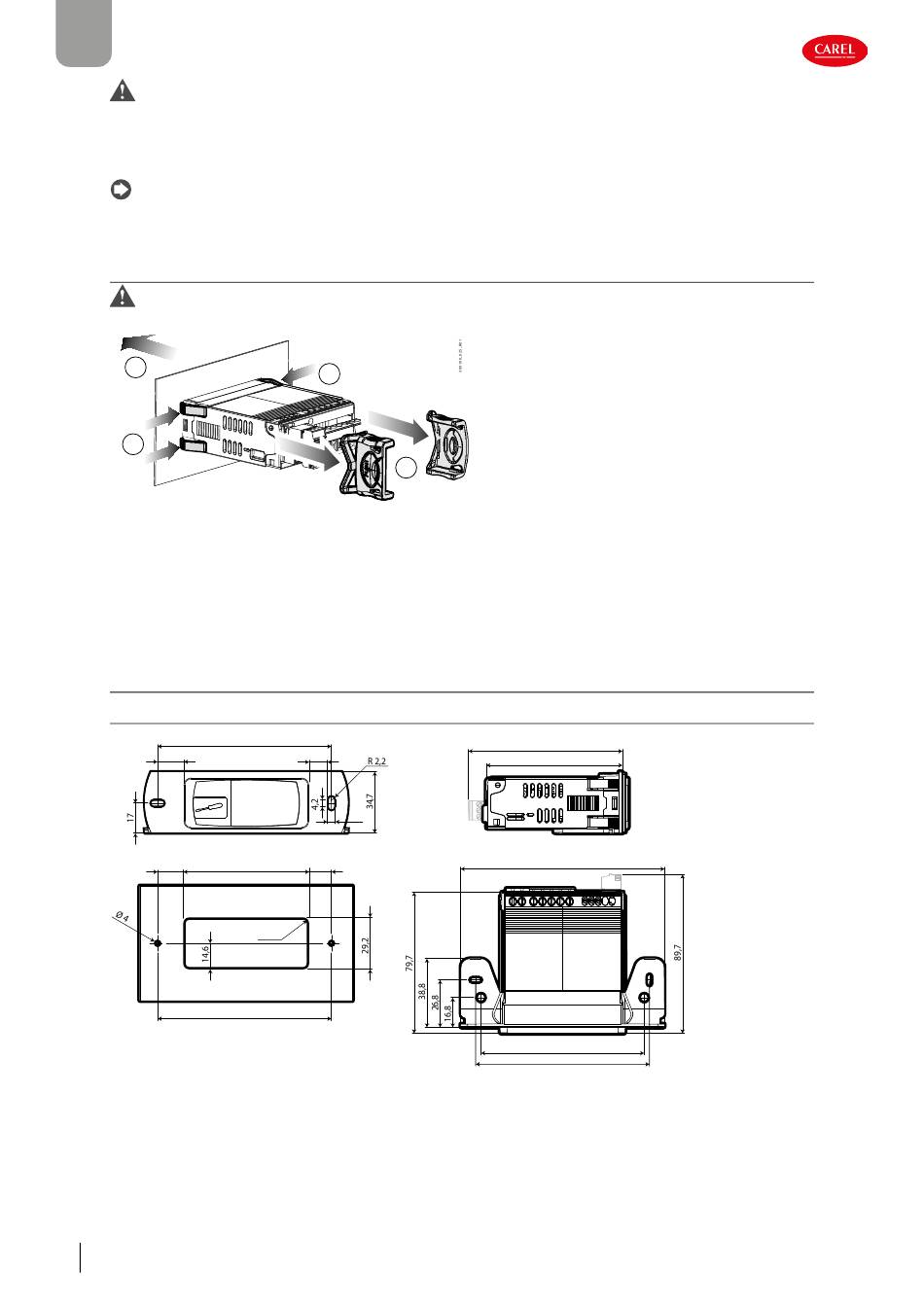

2.2.3 Ausbau
Vorsicht: Vor der Durchführung eines jeglichen Wartungseingriff s muss die Steuerung vom Stromnetz abgetrennt werden
(Hauptschalter der Anlage auf „OFF").
3
2
Abb. 2.c
Öff nen Sie den Schaltschrank.
1. Entfernen Sie von der Rückseite aus die Halterungen (falls vorhanden).
2. Drücken Sie die seitlichen Verankerungslaschen an der Steuerung leicht an.
3. Üben Sie einen leichten Druck auf die Steuerung aus, bis sie herausgezogen ist.
2.3
Small-Version mit Splitmontage
2.3.1 Abmessungen - mm (in)
14,9
14,5
300100_036_R01
Abb. 2.d
14
Installation
2
1
98
10,3
4,5
71
12,5
R 2
98
86,9 (a seconda del modello)
76,8
115
92
98
iJS +0300102DE rel. 1.0 - 01.08.2022
