Vorsicht: Die Frontschutzart IP65 ist nur bei Erfüllen folgender Bedingungen gewährleistet:
Max. Abweichung der rechteckigen Bohröff nung von der ebenen Oberfl äche: ≤ 0.5 mm (0.02 in).
Schaltschrank-Blechstärke: 0.8 ...2 mm (0,03...0,1 in); für Stärken von 2 ...2, 5 mm (0,.08...0.10 in) sind die optionalen Halterungen
erforderlich.
Maximale Rauheit der Oberfl äche, auf der die Dichtung angebracht wird: ≤ 120 μm.
Hinweis: Die Stärke des Blechs (oder Materials) des Schaltschranks muss eine sichere und stabile Montage des Produktes
0.8...2.5 mm (0.03...0.10 in) gewährleisten.
2.6.3 Ausbau
Vorsicht: Vor der Durchführung eines jeglichen Wartungseingriff s muss die Steuerung vom Stromnetz abgetrennt werden
(Hauptschalter der Anlage auf „OFF").
Öff nen Sie den Schaltschrank.
1. Entfernen Sie von der Rückseite aus die Halterungen (falls vorhanden).
2. Drücken Sie die seitlichen Verankerungslaschen an der Steuerung leicht an.
3. Üben Sie einen leichten Druck auf die Steuerung aus, bis sie herausgezogen ist.

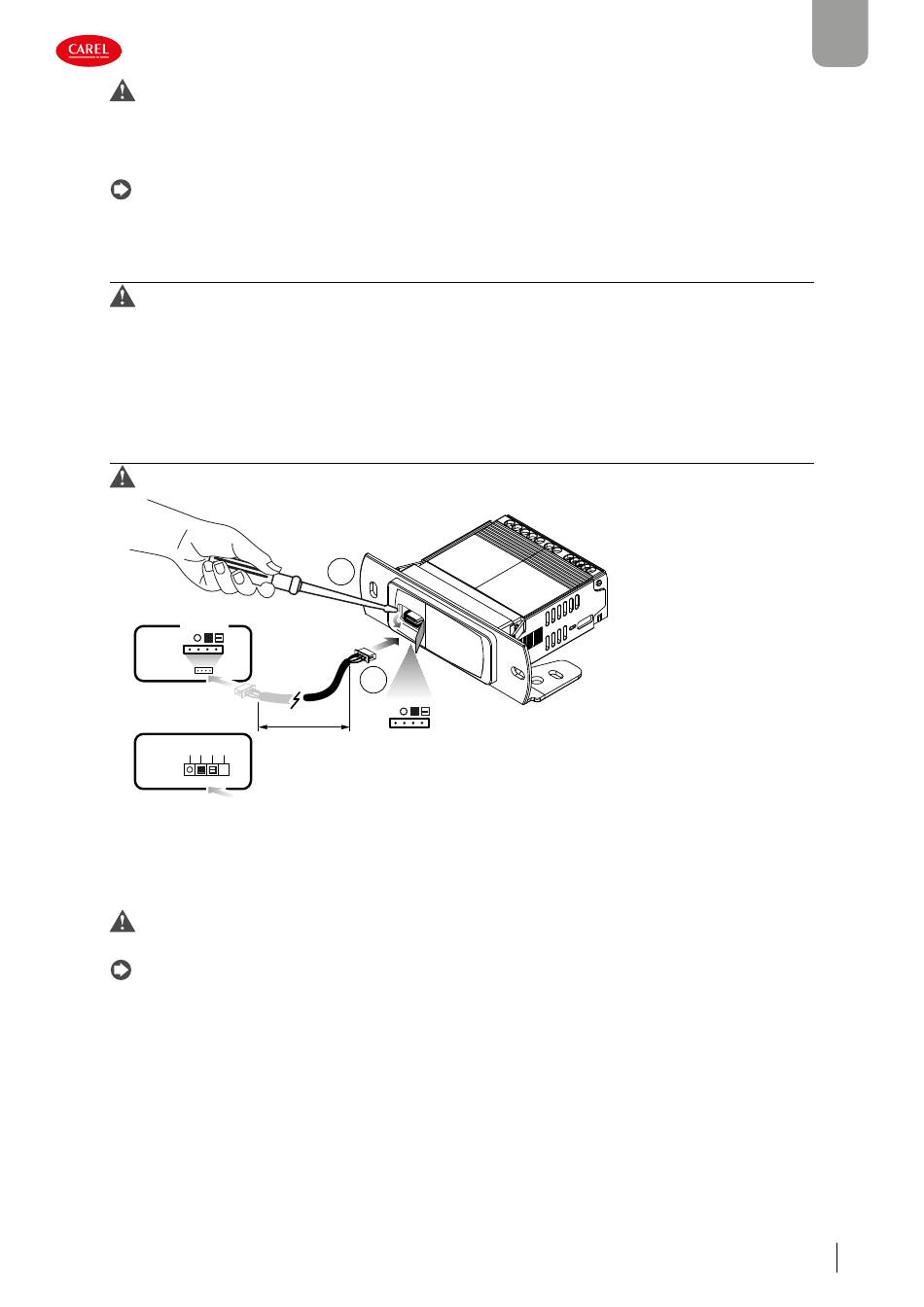

2.6.4 Anschluss der Fern-HMI
Vorsicht: Die Steuerung muss vor jedem Wartungseingriff von der Stromversorgung abgetrennt werden.
JST ZH connector
Tx/Rx
HMI
+V
+
or...
Plug-in male-female/
Screw connector
HMI
+
+V
GND
Tx/Rx
Abb. 2.l
Öff nen Sie den Schaltschrank.
1. Entfernen Sie von der Rückseite aus mit einem Schraubenzieher den Gummischutz von der Frontseite der Split-Steuerung.
2. Schließen Sie das 4-polige Kabel an den Mini-JST-Stecker der Steuerung an.
3. Schließen Sie das 4-polige Kabel an den schraubbaren/abnehmbaren Mini-JST-Stecker des Bedienteils an.
Vorsicht: Bei Fern-HMIs mit Schraubklemmen oder abnehmbaren Klemmen ist die Reihenfolge der Verdrahtung zu be-
achten.
Hinweis: Siehe das Kapitel „Einführung" für die Kabelcodes.
iJS +0300102DE rel. 1.0 - 01.08.2022
1
2
Tx/Rx
+V
+
max 10 m (32.8 ft)
300100_044_R01
GER
19
Installation
