El freno y los rodillos de alimentación se cierran y la má-
quina realiza un corte cero.
► Pulse la zona coloreada del tubo de alimentación activo.
► Seleccione el color del conductor insertado.
► Pulse la indicación de tamaño del tubo de alimentación
activo.
► Introduzca la sección del conductor insertado.
La ventana está cerrada.
► Equipe los demás tubos de alimentación de la misma
manera.
En cuanto el alimentador esté completamente cargado,
podrá iniciar la producción.
5.19 Configurar el alimentador
ATENCIÓN
La máquina puede resultar dañada.
Una selección incorrecta de los ajustes puede provocar
daños y un mal funcionamiento.
► Póngase en contacto con el servicio técnico de Weid-
müller antes de modificar cualquier ajuste del alimen-
tador.
► Abra el menú Ajustes.
► Abra el menú Ajustes alimentador.
► Abra el menú Alimentador.

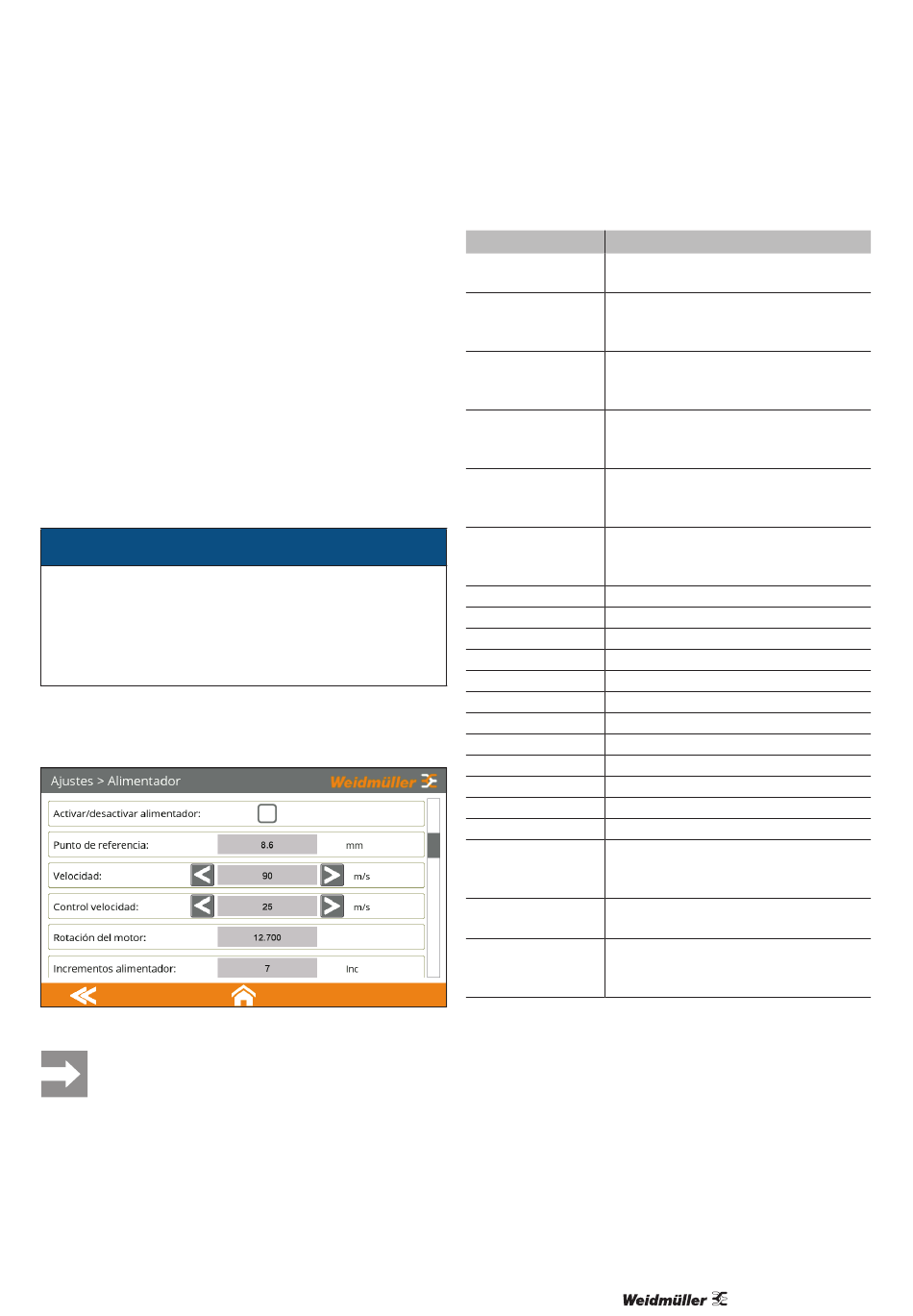

Figura 5.20 Menú Ajustes/Alimentador
Todos los ajustes provistos de flechas pueden
ser modificados por un ajustador. Todos los de-
más ajustes sólo pueden ser modificados por el
servicio técnico.
El punto de referencia (0 mm) se define para calibrar el
movimiento lateral del alimentador. El tubo 1 comienza en
0 mm; la distancia de los demás tubos al punto de referen-
cia son, en el momento de entrega, los valores indicados
en la tabla. Si es necesario, las distancias pueden ser rea-
justadas por el servicio técnico.
2819930000/02/06.2022
Parámetros
Significado
Activar/desactivar
Activar la casilla de control si se conecta
alimentador
un alimentador
Punto de referencia Defina un nuevo punto cero para la calibra-
ción del alimentador. Distancia del antiguo
punto cero en milímetros
Velocidad
Velocidad máxima del alimentador en
metros por segundo en el desplazamiento
lateral
Regulación de la
Velocidad estándar del alimentador en
velocidad
metros por segundo en el desplazamiento
lateral
Vía / rotación
Longitud en milímetros del recorrido que
el alimentador recorre en una vuelta del
motor
Incrementos ali-
Número de incrementos para una rotación
mentador
completa de 360° del motor del alimenta-
dor.
Tubo 1
0 mm
Tubo 2
7,4 mm
Tubo 3
14,9 mm
Tubo 4
22,3 mm
Tubo 5
29,7 mm
Tubo 6
37,2 mm
Tubo 7
44,5 mm
Tubo 8
52,0 mm
Tubo 9
59,2 mm
Tubo 10
66,7 mm
Tubo 11
74,3 mm
Tubo 12
82,0 mm
Retroceso
Longitud en milímetros del retroceso del
conductor después de un corte antes de
cargar el siguiente conductor
Cierre freno
Fuerza de presión del freno del alimenta-
dor en pasos enteros
Ciclos de referencia Número de ciclos del alimentador antes
de que éste regrese al punto de referencia
para calibrarse.
.
Configurar la máquina
71
