5.19 Feeder einrichten
ACHTUNG
Der Automat kann beschädigt werden!
Falsch gewählte Einstellungen können zu Beschädigung
und Fehlfunktion führen.
► Kontaktieren Sie den Weidmüller Service, bevor Sie
Einstellungen des Feeders ändern.
► Öffnen Sie das Menü Einstellungen.
► Öffnen Sie das Menü Einstellungen Feeder.
► Öffnen Sie das Menü Feeder.

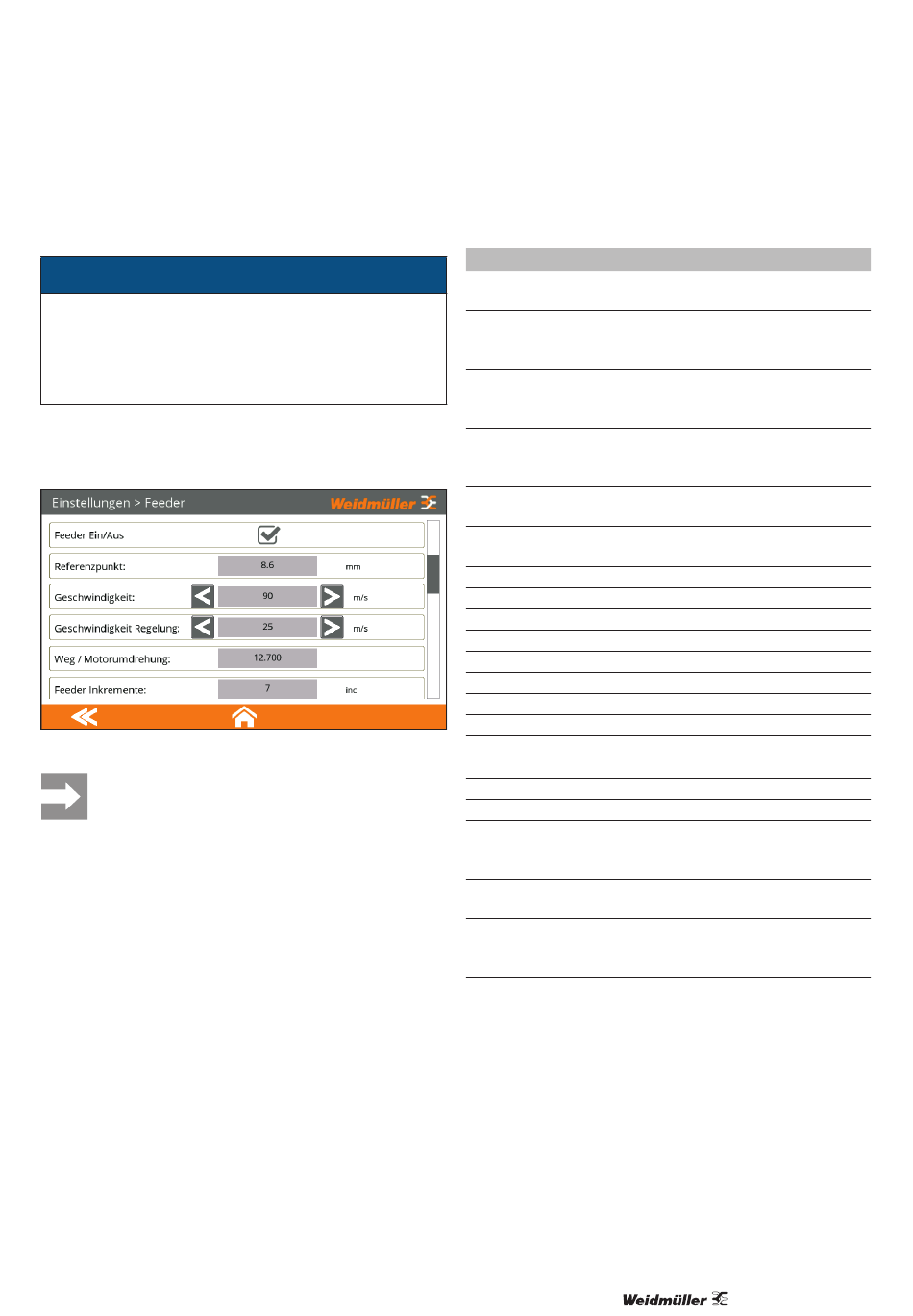

Bild 5.20 Menü Einstellungen/Feeder
Alle Einstellungen, die mit Pfeilen versehen sind,
können durch einen Einrichter verändert werden.
Alle anderen Einstellungen können nur durch
den Service verändert werden.
Der Referenzpunkt (0 mm) wird für die Kalibrierung der
Seitwärtsbewegung des Feeders definiert. Slot 1 startet
bei 0 mm, die Entfernung der anderen Slots vom Referenz-
punkt beträgt bei Auslieferung die in der Tabelle angegebe-
nen Werte. Bei Bedarf können die Entfernungen durch den
Service nachjustiert werden.
2819930000/02/06.2022
Parameter
Bedeutung
Feeder EIN/AUS
Kontrollkästchen aktivieren, wenn ein
Feeder angeschlossen ist
Referenzpunkt
Neuen Nullpunkt für die Kalibrierung des
Feeders definieren. Abstand vom alten
Nullpunkt in Millimeter
Geschwindigkeit
Maximale Geschwindigkeit des Feeders
bei der Seitwärtsbewegung in Meter pro
Sekunde
Geschwindigkeit
Standardgeschwindigkeit des Feeders
Regelung
bei der Seitwärtsbewegung in Meter pro
Sekunde
Weg / Motorumdre-
Weglänge, die der Feeder mit einer Mo-
hung
torumdrehung bewegt wird in Millimeter
Feeder Inkremente
Anzahl der Inkremente für eine vollständi-
ge 360°-Drehung des Feeder-Motors.
Slot 1
0 mm
Slot 2
7,4 mm
Slot 3
14,9 mm
Slot 4
22,3 mm
Slot 5
29,7 mm
Slot 6
37,2 mm
Slot 7
44,5 mm
Slot 8
52,0 mm
Slot 9
59,2 mm
Slot 10
66,7 mm
Slot 11
74,3 mm
Slot 12
82,0 mm
Laden rückwärts
Länge der Rückwärtsbewegung des Lei-
ters nach einem Schnitt, bevor der nächste
Leiter geladen wird in Millimeter
Bremse schließen
Andruckstärke der Feeder-Bremse in
ganzen Schritten
Referenzzyklen
Anzahl der Feeder-Zyklen bevor der Fee-
der zum Referenzpunkt zurückfährt, um
sich zu kalibrieren
.
Automat einrichten
19
