3 Description de l'appareil
1
2
3
4

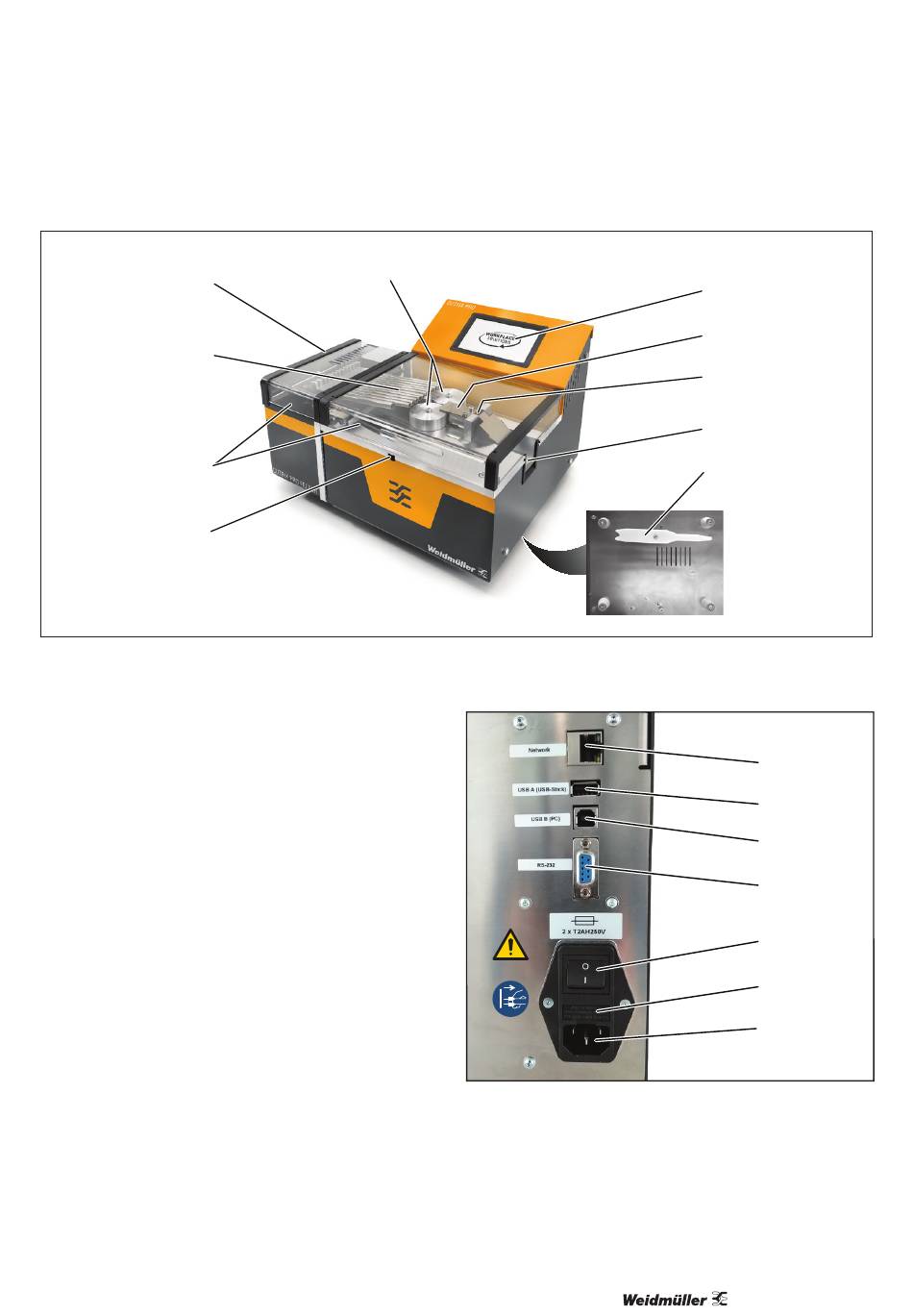

Image 3.1 Vue de devant
1 Alimentation multiple (Feeder)
2 Tuyaux d'alimentation (Slots)
3 Caches de protection machine automatique et alimentation
4 Vis de réglage pour la pression des rouleaux d'alimentation
5 Rouleaux d'avance
6 Unité de commande avec écran tactile
7 Tôle de recouvrement
8 Lame de coupe
9 Glissière
10 Outil
11 Ethernet
12 USB, type A (clé USB)
13 USB type B (PC)
14 RS-232
15 Interrupteur marche/arrêt
16 Compartiment à fusibles
17 Prise de raccordement secteur
