► Appuyez sur Fermer.
Les freins et les rouleaux d'avance sont fermés et l'auto-
mate exécute une coupe nulle.
► Appuyez sur la surface de couleur du tuyau d'alimenta-
tion actif.
► Choisissez la couleur du conducteur inséré.
► Appuyez sur l'indication de taille du tuyau d'alimentation
actif.
► Saisissez la section du conducteur inséré.
La fenêtre est fermée.
► Équipez les autres tuyaux d'alimentation de la même
manière.
Dès que l'alimentation est entièremen équipée, vous pou-
vez commencer le fonctionnement.
5.19 Configurer l'alimentation
ATTENTION
La machine automatique risque d'être endomma-
gée !
De mauvais paramètres peuvent entraîner des dom-
mages et un dysfonctionnement.
► Contactez le service Weidmüller avant de modifier les
paramètres de l'alimentation
► Ouvrez le menu Paramètres.
► Ouvrez le menu Paramètres Alimentation.
► Ouvrez le menu Alimentation.

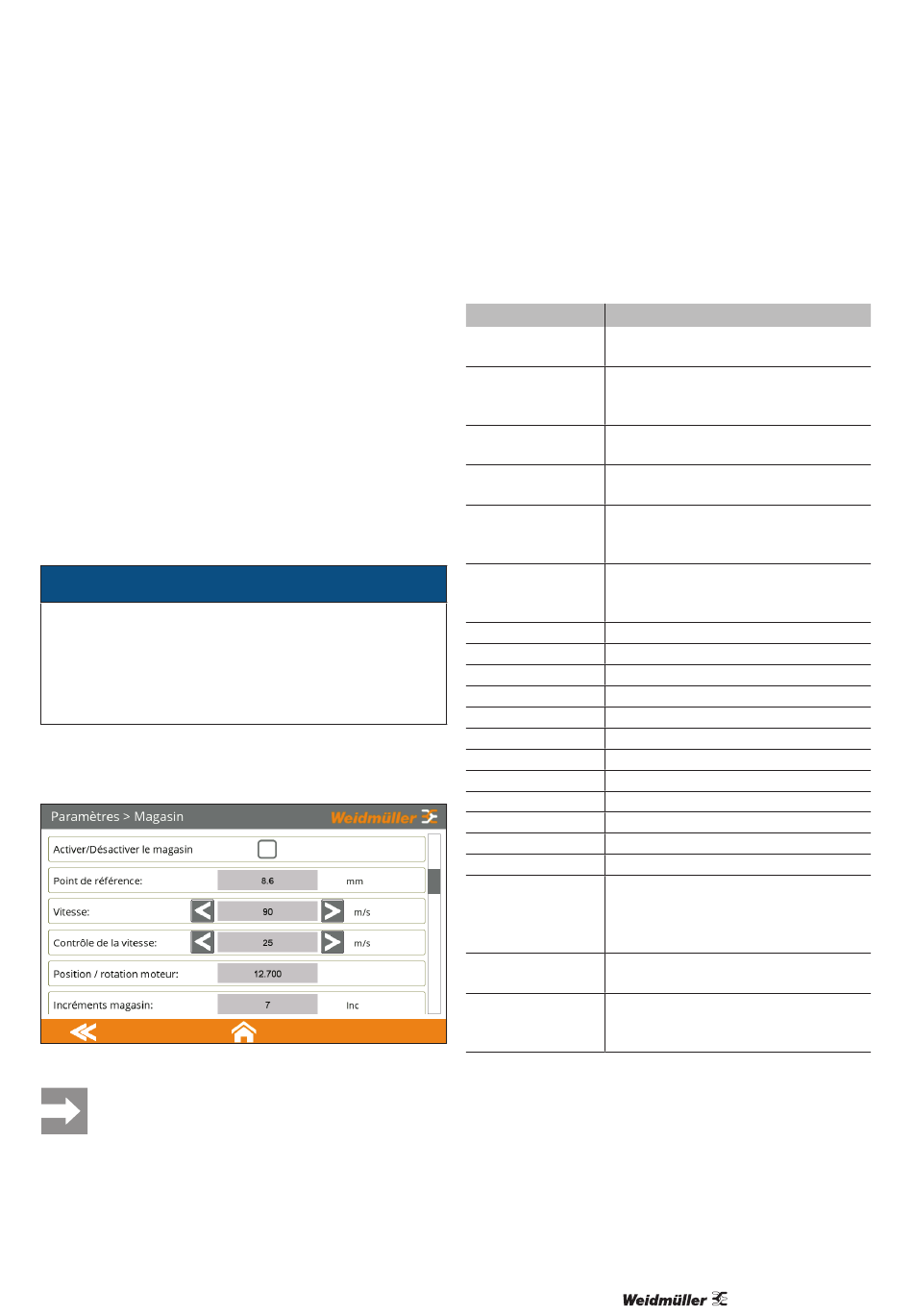

Image 5.20 Menu Paramètres/Alimentation
Tous les paramètres qui sont dotés d'une flèche
peuvent être modifiés par un installateur. Tous
les autres paramètres peuvent uniquement être
modifiés par le service d'entretien.
Le point de référence (0 mm) est défini pour le calibrage
du mouvement latéral de l'alimentation. L'emplacement 1
démarre à 0 mm, la distance des autres emplacements par
2819930000/02/06.2022
rapport au point de référence correspond aux valeurs indi-
quées dans le tableau à la livraison. En cas de besoin, les
distances peuvent être ajustées par le service d'entretien.
Paramètre
Signification
Alimentation
Activer la case de contrôle uniquement si
MARCHE/ARRÊT
une alimentation est raccordée
Point de référence
Définir un nouveau point zéro pour le
calibrage de l'alimentation. Distance par
rapport à l'ancien point zéro en millimètres
Vitesse
Vitesse maximale de l'alimentation lors du
mouvement latéral en mètre par seconde
Vitesse Régulation
Vitesse standard de l'alimentation pour le
déplacement latéral en mètre par seconde
Course / Rotation
Longueur de course que l'alimentation
du moteur
parcourt avec une rotation de moteur en
millimètres
Moteur Incréments
Nombre d'incréments pour une rotation
complète du moteur de l'alimentation à
360°.
Slot 1
0 mm
Slot 2
7,4 mm
Slot 3
14,9 mm
Slot 4
22,3 mm
Slot 5
29,7 mm
Slot 6
37,2 mm
Slot 7
44,5 mm
Slot 8
52,0 mm
Slot 9
59,2 mm
Slot 10
66,7 mm
Slot 11
74,3 mm
Slot 12
82,0 mm
Chargement vers
Longueur du mouvement vers l'arrière du
l'arrière
conducteur après une coupe, avant que
le conducteur suivant ne soit chargé en
millimètre
Fermer le frein
Puissance de pression du frein d'alimenta-
tion lors d'étapes complètes
Cycles de référence Nombre des cycles de l'alimentation avant
que l'alimentation ne revienne au point de
référence pour se calibrer
.
Configurer la machine automatique
123
