3 Descrizione dell'apparecchio
1
2
3
4

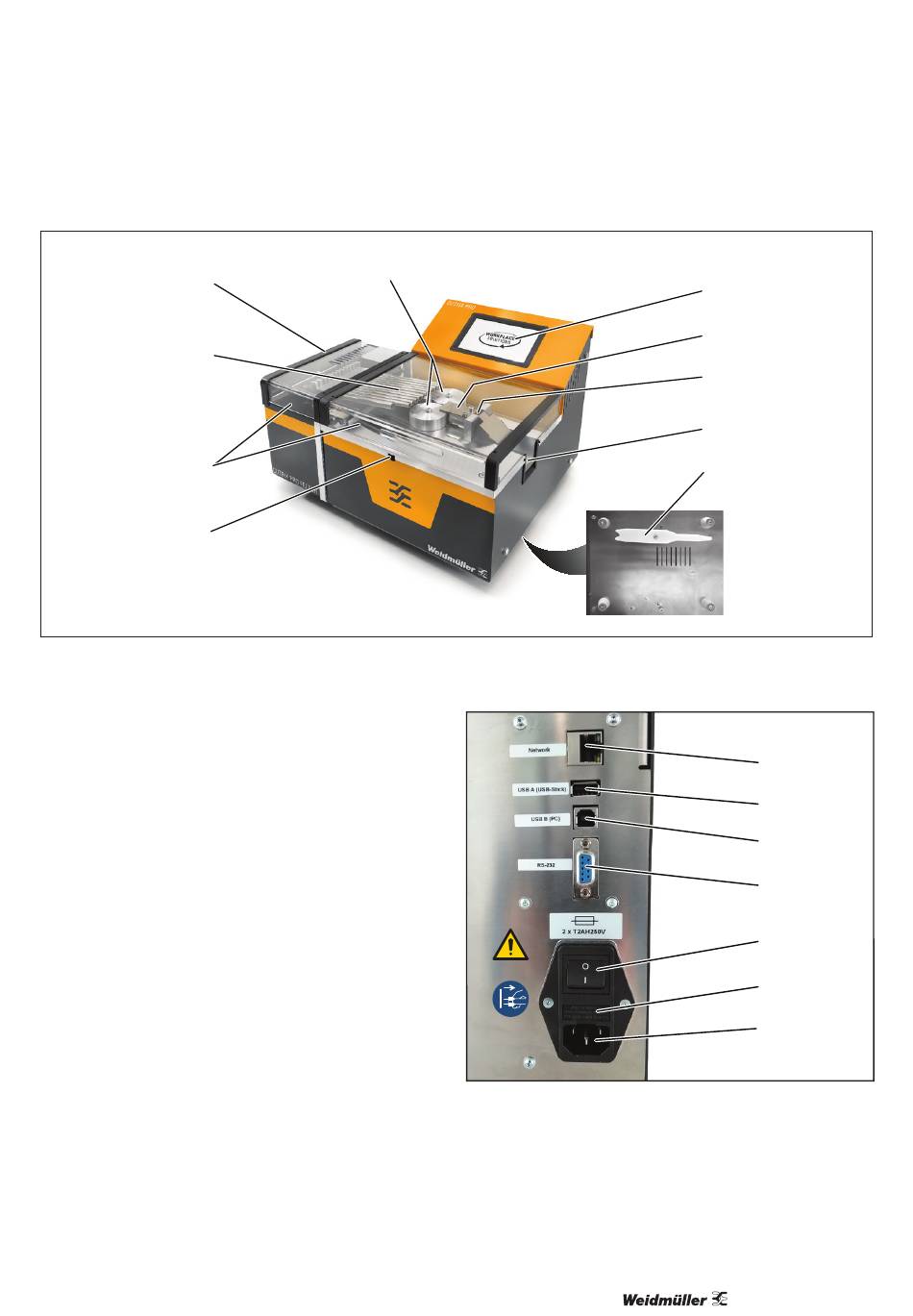

Immagine 3.1 Vista frontale
1 Alimentazione multipla (feeder)
2 Tubi di alimentazione del conduttore (slot)
3 Coperture di protezione di macchina e feeder
4 Vite di regolazione della pressione di spinta
dei rulli di avanzamento
5 Rulli di avanzamento
6 Unità di comando con display tattile
7 Lamiera di copertura
8 Coltello da taglio
9 Scivolo
10 Utensile
11 Ethernet
12 USB tipo A (chiavetta USB)
13 USB tipo B (PC)
14 RS-232
15 Interruttore ON/OFF
16 Vano fusibile
17 Presa di alimentazione
