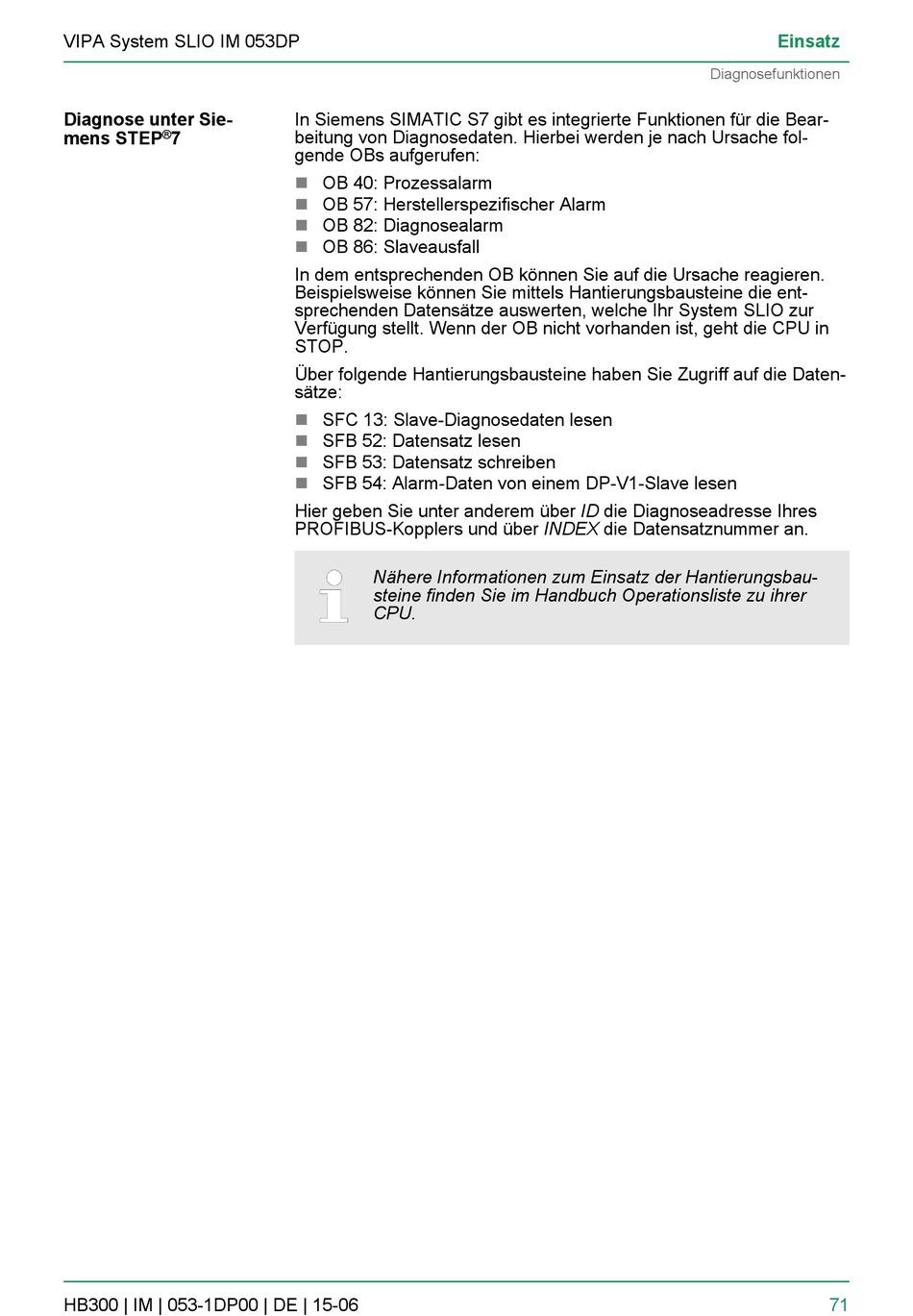

VIPA System SLIO IM 053DP
Diagnose unter Sie-
®
mens STEP
7
HB300 | IM | 053-1DP00 | DE | 15-06
In Siemens SIMATIC S7 gibt es integrierte Funktionen für die Bear-
beitung von Diagnosedaten. Hierbei werden je nach Ursache fol-
gende OBs aufgerufen:
n
OB 40: Prozessalarm
n
OB 57: Herstellerspezifischer Alarm
n
OB 82: Diagnosealarm
n
OB 86: Slaveausfall
In dem entsprechenden OB können Sie auf die Ursache reagieren.
Beispielsweise können Sie mittels Hantierungsbausteine die ent-
sprechenden Datensätze auswerten, welche Ihr System SLIO zur
Verfügung stellt. Wenn der OB nicht vorhanden ist, geht die CPU in
STOP.
Über folgende Hantierungsbausteine haben Sie Zugriff auf die Daten-
sätze:
n
SFC 13: Slave-Diagnosedaten lesen
n
SFB 52: Datensatz lesen
n
SFB 53: Datensatz schreiben
SFB 54: Alarm-Daten von einem DP-V1-Slave lesen
n
Hier geben Sie unter anderem über ID die Diagnoseadresse Ihres
PROFIBUS-Kopplers und über INDEX die Datensatznummer an.
Nähere Informationen zum Einsatz der Hantierungsbau-
steine finden Sie im Handbuch Operationsliste zu ihrer
CPU.
Einsatz
Diagnosefunktionen
71
