VIPA System SLIO IM 053DP
Bus-Blende
Kodier-Stecker

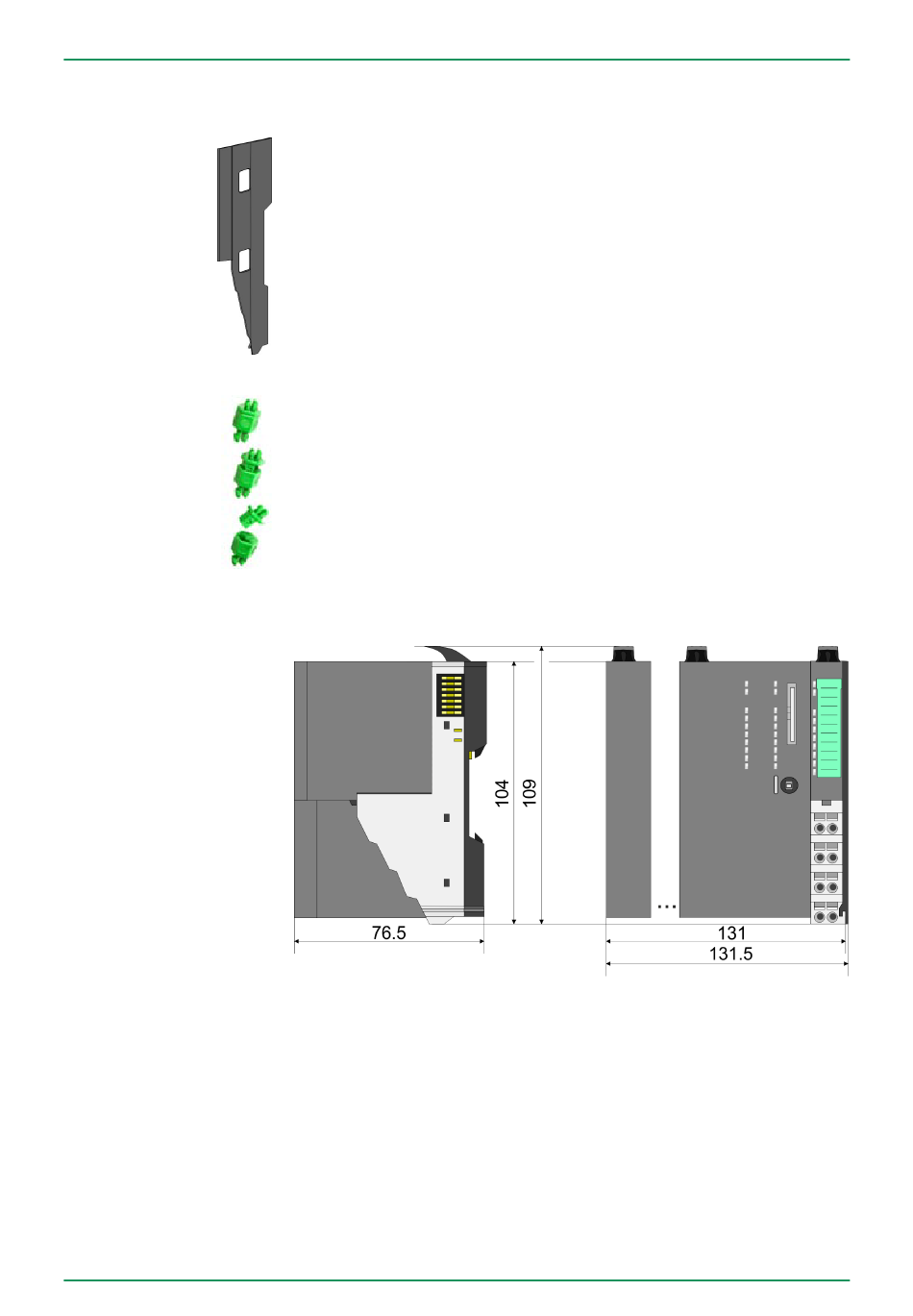

2.3 Abmessungen
Maße CPU
HB300 | IM | 053-1DP00 | DE | 15-06
Bei jedem Bus-Koppler gehört zum Schutz der Bus- Kontakte eine
Bus-Blende zum Lieferumfang. Vor der Montage von SLIO-Modulen
ist die Bus-Blende am Bus- Koppler zu entfernen. Zum Schutz der
Bus-Kontakte müssen Sie die Bus- Blende immer am äußersten
Modul montieren.
Die Bus-Blende hat die Best.-Nr. 000-0AA00.
Sie haben die Möglichkeit die Zuordnung von Terminal- und Elekt-
ronik-Modul zu fixieren. Hierbei kommen Kodier-Stecker (Best-Nr.:
000-0AC00) von VIPA zum Einsatz. Die Kodier-Stecker bestehen aus
einem Kodierstift-Stift und einer Kodier-Buchse, wobei durch Zusam-
menfügen von Elektronik- und Terminal-Modul der Kodier-Stift am
Terminal-Modul und die Kodier-Buchse im Elektronik-Modul ver-
bleiben. Dies gewährleistet, dass nach Austausch des Elektronik-
Moduls nur wieder ein Elektronik-Modul mit der gleichen Kodierung
gesteckt werden kann.
