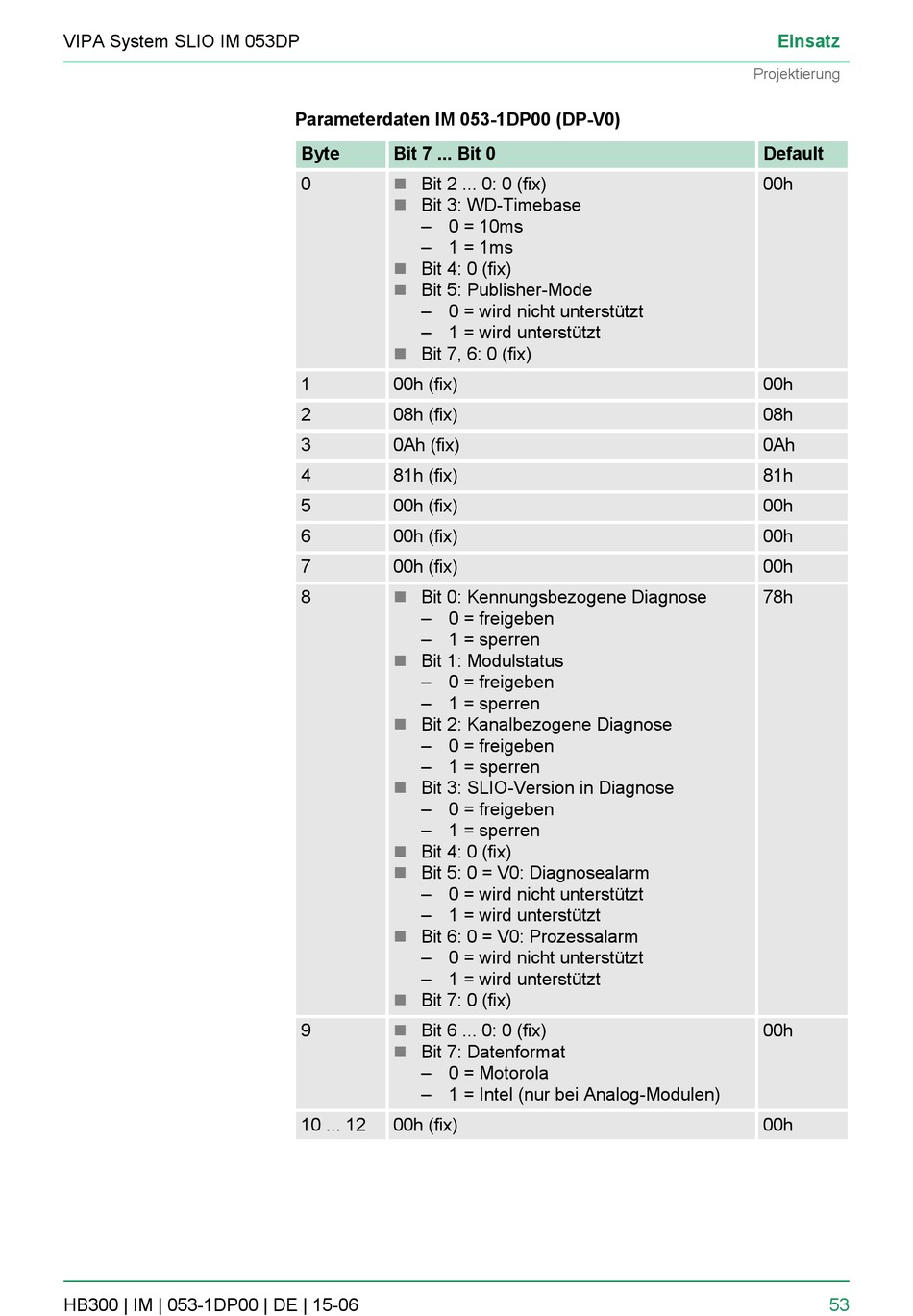

Parameterdaten IM 053-1DP00 (DP-V0)
Byte
Bit 7 ... Bit 0
0
n
Bit 2 ... 0: 0 (fix)
n
Bit 3: WD-Timebase
– 0 = 10ms
– 1 = 1ms
n
Bit 4: 0 (fix)
n
Bit 5: Publisher-Mode
– 0 = wird nicht unterstützt
– 1 = wird unterstützt
Bit 7, 6: 0 (fix)
n
1
00h (fix)
2
08h (fix)
3
0Ah (fix)
4
81h (fix)
5
00h (fix)
6
00h (fix)
7
00h (fix)
8
n
Bit 0: Kennungsbezogene Diagnose
– 0 = freigeben
– 1 = sperren
n
Bit 1: Modulstatus
– 0 = freigeben
– 1 = sperren
Bit 2: Kanalbezogene Diagnose
n
– 0 = freigeben
– 1 = sperren
n
Bit 3: SLIO-Version in Diagnose
– 0 = freigeben
– 1 = sperren
n
Bit 4: 0 (fix)
n
Bit 5: 0 = V0: Diagnosealarm
– 0 = wird nicht unterstützt
– 1 = wird unterstützt
n
Bit 6: 0 = V0: Prozessalarm
– 0 = wird nicht unterstützt
– 1 = wird unterstützt
Bit 7: 0 (fix)
n
9
n
Bit 6 ... 0: 0 (fix)
n
Bit 7: Datenformat
– 0 = Motorola
– 1 = Intel (nur bei Analog-Modulen)
10 ... 12
00h (fix)
Einsatz
Projektierung
Default
00h
00h
08h
0Ah
81h
00h
00h
00h
78h
00h
00h
