Grundlagen und Montage
Demontage und Modultausch
22

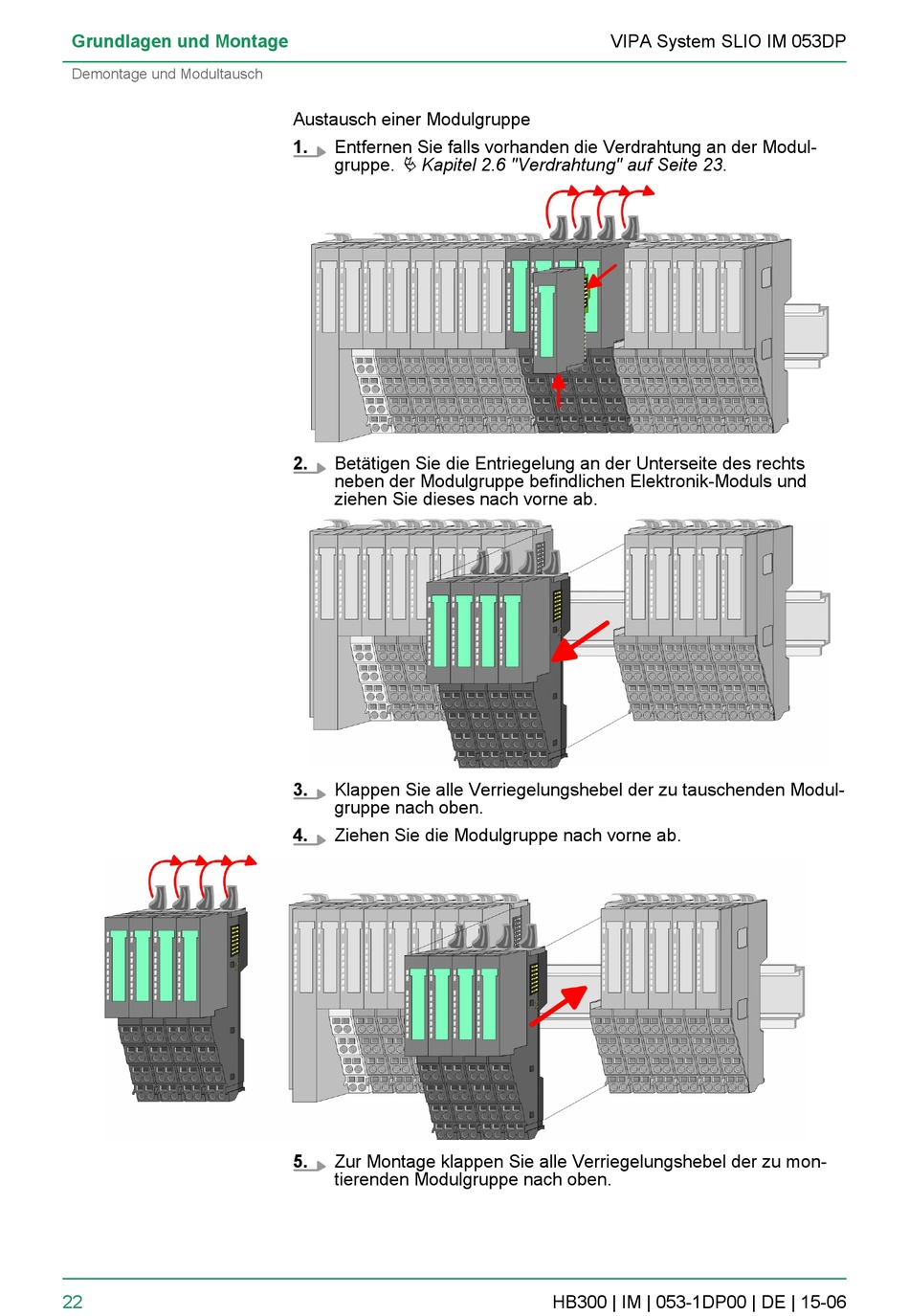

Austausch einer Modulgruppe
1.
Entfernen Sie falls vorhanden die Verdrahtung an der Modul-
gruppe.
Ä Kapitel 2.6 "Verdrahtung" auf Seite 23.
2.
Betätigen Sie die Entriegelung an der Unterseite des rechts
neben der Modulgruppe befindlichen Elektronik-Moduls und
ziehen Sie dieses nach vorne ab.
3.
Klappen Sie alle Verriegelungshebel der zu tauschenden Modul-
gruppe nach oben.
4.
Ziehen Sie die Modulgruppe nach vorne ab.
5.
Zur Montage klappen Sie alle Verriegelungshebel der zu mon-
tierenden Modulgruppe nach oben.
VIPA System SLIO IM 053DP
HB300 | IM | 053-1DP00 | DE | 15-06
