VIPA System SLIO IM 053DP
Leitungsabschluss mit
"EasyConn"
Verdrahtung
HB300 | IM | 053-1DP00 | DE | 15-06
B 34
C 15,8
Zum Anschluss des EasyConn-Steckers verwenden Sie
bitte die Standard PROFIBUS-Leitung Typ A (EN50170).
Ab Ausgabestand 5 können auch hochflexible Bus-Kabel
verwendet werden:
Lapp Kabel Best.-Nr.: 2170222, 2170822, 2170322.
Von VIPA erhalten Sie unter der Best.-Nr. 905-6AA00 das
"EasyStrip" Abisolierwerkzeug, das Ihnen den Anschluss
des EasyConn-Steckers sehr vereinfacht.
Maße in mm

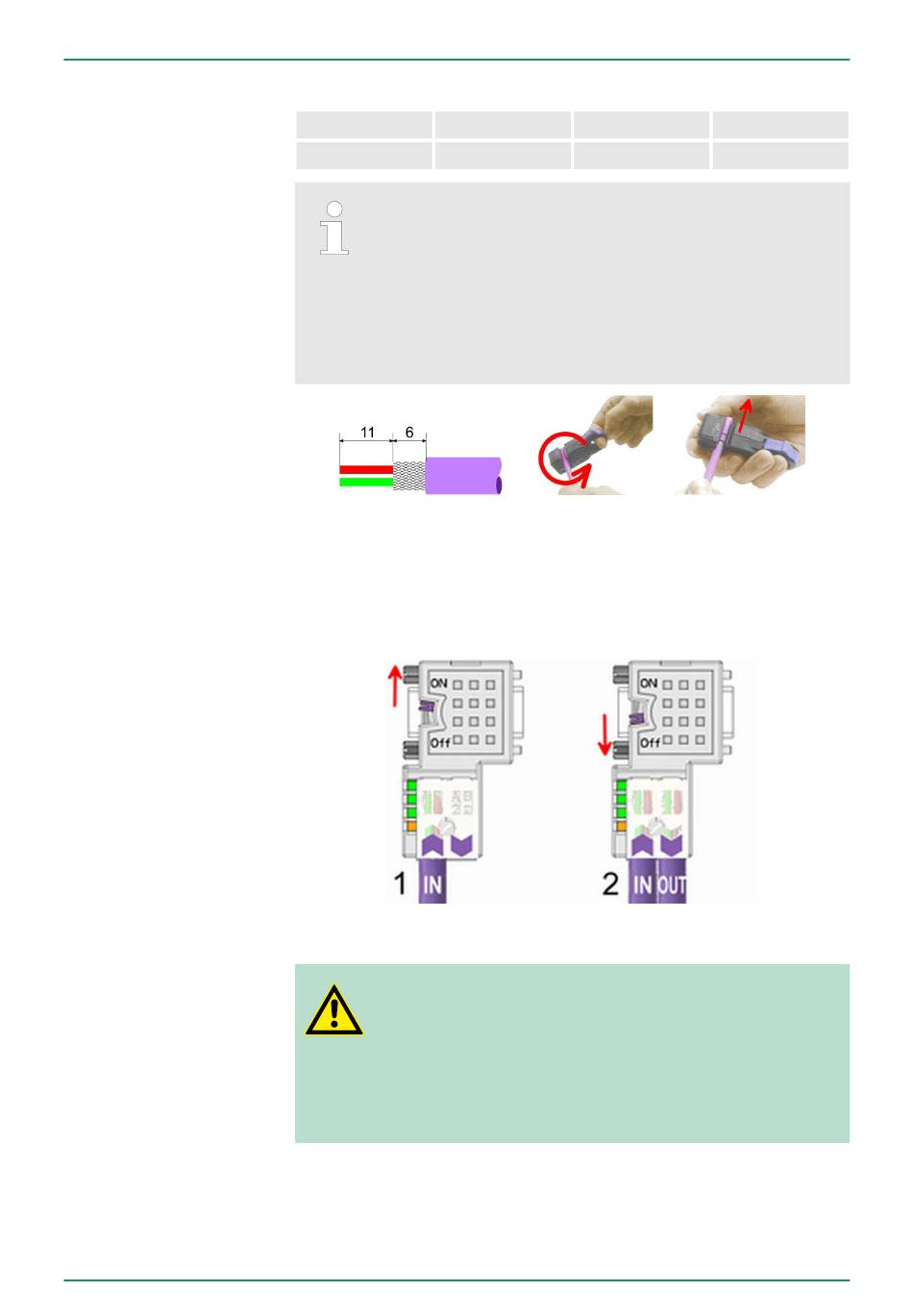

Auf dem "EasyConn" Busanschlussstecker von VIPA befindet sich
unter anderem ein Schalter, mit dem Sie einen Abschlusswiderstand
zuschalten können.
[1] Einstellung für 1./letzter Bus-Teilnehmer
[2] Einstellung für jeden weiteren Busteilnehmer
VORSICHT!
Der Abschlusswiderstand wird nur wirksam, wenn der Ste-
cker an einem Bus-Teilnehmer gesteckt ist und der Bus-
Teilnehmer mit Spannung versorgt wird.
Das Anzugsmoment der Schrauben zur Fixierung des
Steckers an einem Teilnehmer darf 0,02Nm nicht über-
schreiten!
PROFIBUS-Aufbaurichtlinien
53 40
15,8 15,8
Einsatz
