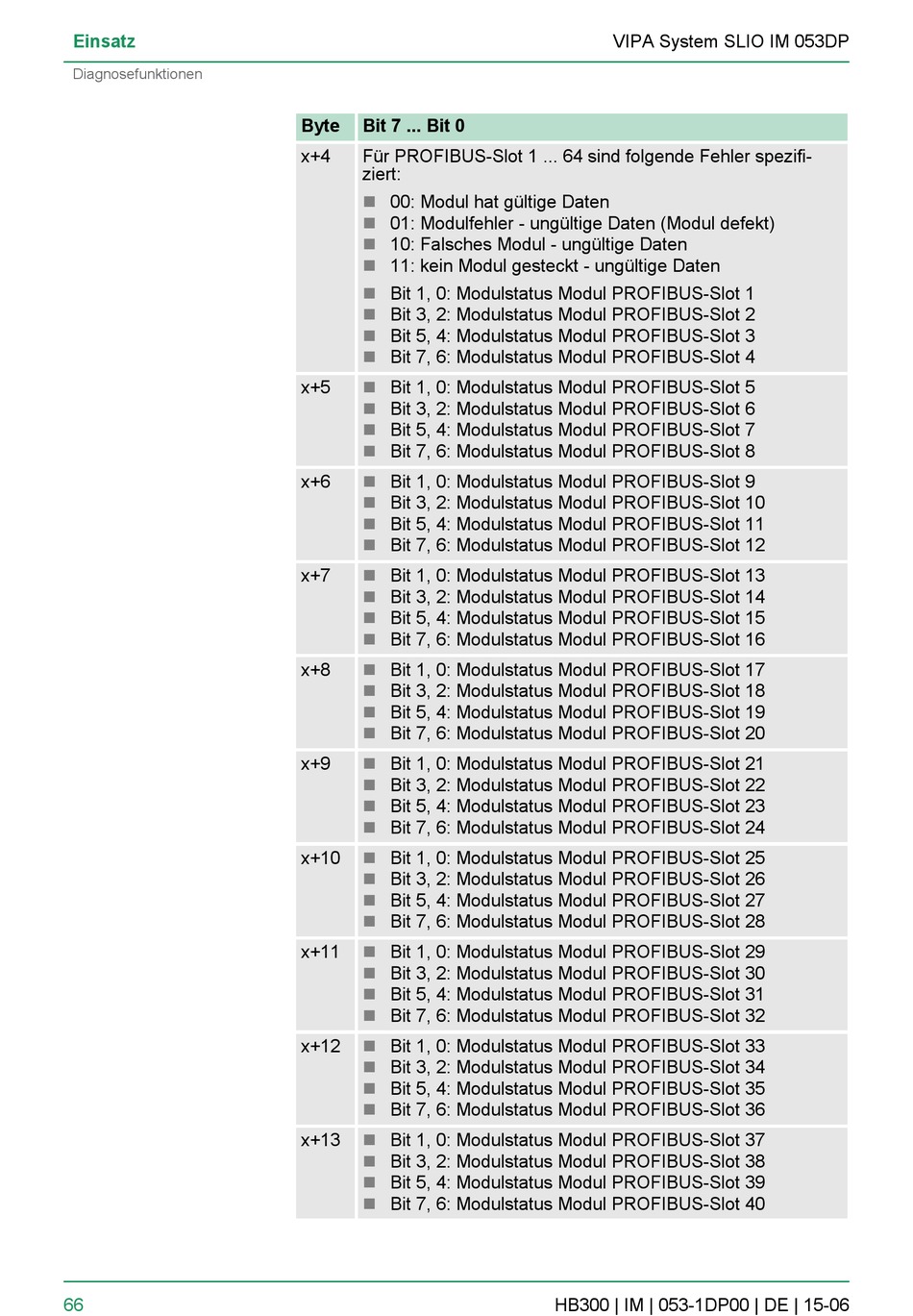

Einsatz
Diagnosefunktionen
66
Byte
Bit 7 ... Bit 0
x+4
Für PROFIBUS-Slot 1 ... 64 sind folgende Fehler spezifi-
ziert:
00: Modul hat gültige Daten
n
n
01: Modulfehler - ungültige Daten (Modul defekt)
n
10: Falsches Modul - ungültige Daten
n
11: kein Modul gesteckt - ungültige Daten
n
Bit 1, 0: Modulstatus Modul PROFIBUS-Slot 1
n
Bit 3, 2: Modulstatus Modul PROFIBUS-Slot 2
n
Bit 5, 4: Modulstatus Modul PROFIBUS-Slot 3
n
Bit 7, 6: Modulstatus Modul PROFIBUS-Slot 4
x+5
n
Bit 1, 0: Modulstatus Modul PROFIBUS-Slot 5
n
Bit 3, 2: Modulstatus Modul PROFIBUS-Slot 6
n
Bit 5, 4: Modulstatus Modul PROFIBUS-Slot 7
n
Bit 7, 6: Modulstatus Modul PROFIBUS-Slot 8
x+6
n
Bit 1, 0: Modulstatus Modul PROFIBUS-Slot 9
n
Bit 3, 2: Modulstatus Modul PROFIBUS-Slot 10
n
Bit 5, 4: Modulstatus Modul PROFIBUS-Slot 11
n
Bit 7, 6: Modulstatus Modul PROFIBUS-Slot 12
x+7
n
Bit 1, 0: Modulstatus Modul PROFIBUS-Slot 13
n
Bit 3, 2: Modulstatus Modul PROFIBUS-Slot 14
n
Bit 5, 4: Modulstatus Modul PROFIBUS-Slot 15
n
Bit 7, 6: Modulstatus Modul PROFIBUS-Slot 16
x+8
n
Bit 1, 0: Modulstatus Modul PROFIBUS-Slot 17
n
Bit 3, 2: Modulstatus Modul PROFIBUS-Slot 18
n
Bit 5, 4: Modulstatus Modul PROFIBUS-Slot 19
n
Bit 7, 6: Modulstatus Modul PROFIBUS-Slot 20
x+9
n
Bit 1, 0: Modulstatus Modul PROFIBUS-Slot 21
n
Bit 3, 2: Modulstatus Modul PROFIBUS-Slot 22
n
Bit 5, 4: Modulstatus Modul PROFIBUS-Slot 23
n
Bit 7, 6: Modulstatus Modul PROFIBUS-Slot 24
x+10
Bit 1, 0: Modulstatus Modul PROFIBUS-Slot 25
n
n
Bit 3, 2: Modulstatus Modul PROFIBUS-Slot 26
n
Bit 5, 4: Modulstatus Modul PROFIBUS-Slot 27
n
Bit 7, 6: Modulstatus Modul PROFIBUS-Slot 28
x+11
Bit 1, 0: Modulstatus Modul PROFIBUS-Slot 29
n
n
Bit 3, 2: Modulstatus Modul PROFIBUS-Slot 30
n
Bit 5, 4: Modulstatus Modul PROFIBUS-Slot 31
n
Bit 7, 6: Modulstatus Modul PROFIBUS-Slot 32
x+12
Bit 1, 0: Modulstatus Modul PROFIBUS-Slot 33
n
n
Bit 3, 2: Modulstatus Modul PROFIBUS-Slot 34
n
Bit 5, 4: Modulstatus Modul PROFIBUS-Slot 35
n
Bit 7, 6: Modulstatus Modul PROFIBUS-Slot 36
x+13
Bit 1, 0: Modulstatus Modul PROFIBUS-Slot 37
n
n
Bit 3, 2: Modulstatus Modul PROFIBUS-Slot 38
n
Bit 5, 4: Modulstatus Modul PROFIBUS-Slot 39
n
Bit 7, 6: Modulstatus Modul PROFIBUS-Slot 40
VIPA System SLIO IM 053DP
HB300 | IM | 053-1DP00 | DE | 15-06
