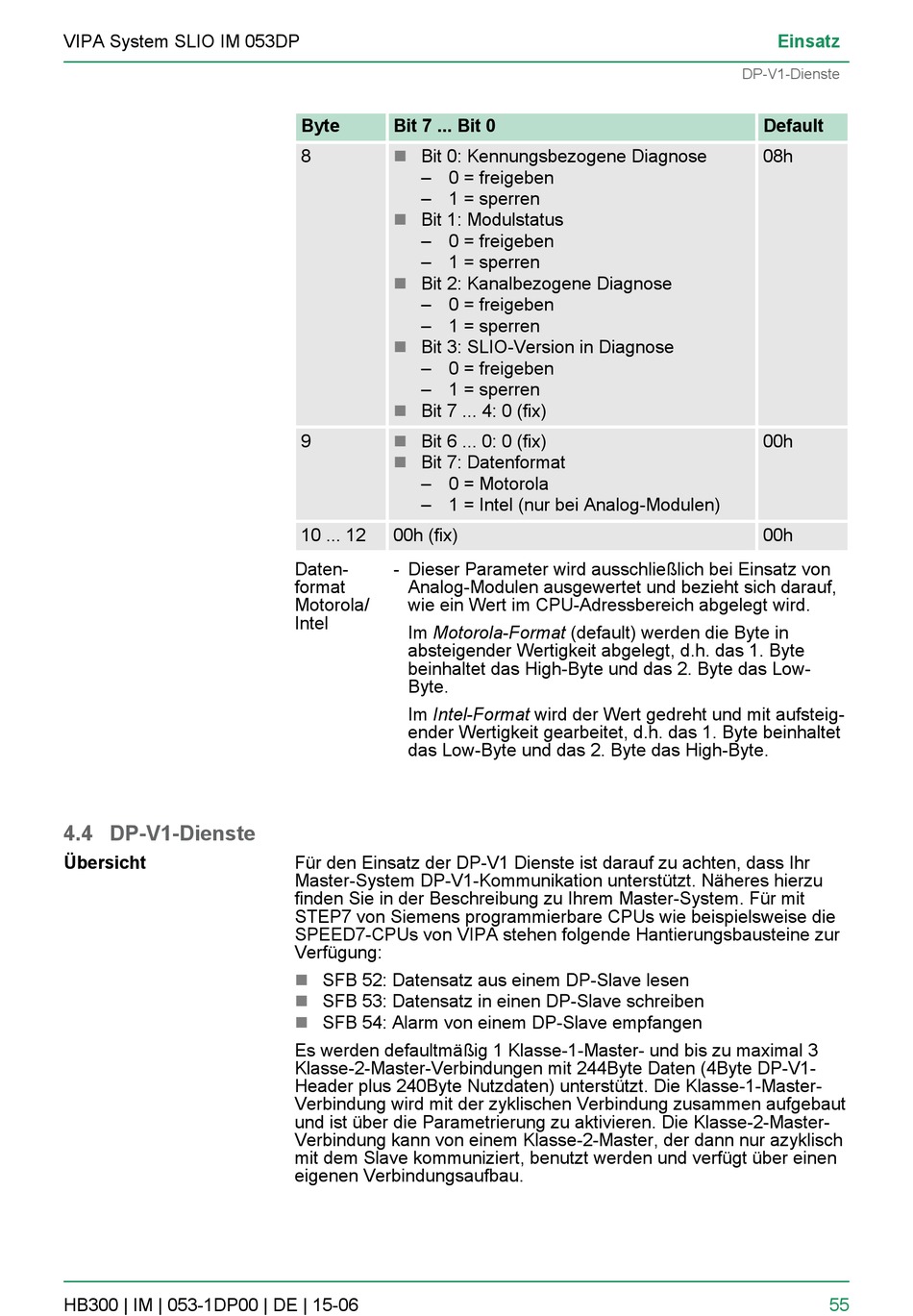

VIPA System SLIO IM 053DP
4.4 DP-V1-Dienste
Übersicht
HB300 | IM | 053-1DP00 | DE | 15-06
Byte
Bit 7 ... Bit 0
8
n
Bit 0: Kennungsbezogene Diagnose
– 0 = freigeben
– 1 = sperren
n
Bit 1: Modulstatus
– 0 = freigeben
– 1 = sperren
Bit 2: Kanalbezogene Diagnose
n
– 0 = freigeben
– 1 = sperren
n
Bit 3: SLIO-Version in Diagnose
– 0 = freigeben
– 1 = sperren
n
Bit 7 ... 4: 0 (fix)
9
n
Bit 6 ... 0: 0 (fix)
n
Bit 7: Datenformat
– 0 = Motorola
– 1 = Intel (nur bei Analog-Modulen)
10 ... 12
00h (fix)
Daten-
- Dieser Parameter wird ausschließlich bei Einsatz von
format
Analog-Modulen ausgewertet und bezieht sich darauf,
Motorola/
wie ein Wert im CPU-Adressbereich abgelegt wird.
Intel
Im Motorola-Format (default) werden die Byte in
absteigender Wertigkeit abgelegt, d.h. das 1. Byte
beinhaltet das High-Byte und das 2. Byte das Low-
Byte.
Im Intel-Format wird der Wert gedreht und mit aufsteig-
ender Wertigkeit gearbeitet, d.h. das 1. Byte beinhaltet
das Low-Byte und das 2. Byte das High-Byte.
Für den Einsatz der DP-V1 Dienste ist darauf zu achten, dass Ihr
Master-System DP-V1-Kommunikation unterstützt. Näheres hierzu
finden Sie in der Beschreibung zu Ihrem Master-System. Für mit
STEP7 von Siemens programmierbare CPUs wie beispielsweise die
SPEED7-CPUs von VIPA stehen folgende Hantierungsbausteine zur
Verfügung:
n
SFB 52: Datensatz aus einem DP-Slave lesen
n
SFB 53: Datensatz in einen DP-Slave schreiben
n
SFB 54: Alarm von einem DP-Slave empfangen
Es werden defaultmäßig 1 Klasse-1-Master- und bis zu maximal 3
Klasse-2-Master-Verbindungen mit 244Byte Daten (4Byte DP-V1-
Header plus 240Byte Nutzdaten) unterstützt. Die Klasse-1-Master-
Verbindung wird mit der zyklischen Verbindung zusammen aufgebaut
und ist über die Parametrierung zu aktivieren. Die Klasse-2-Master-
Verbindung kann von einem Klasse-2-Master, der dann nur azyklisch
mit dem Slave kommuniziert, benutzt werden und verfügt über einen
eigenen Verbindungsaufbau.
Einsatz
DP-V1-Dienste
Default
08h
00h
00h
55
