Schirmschienen-Träger
12

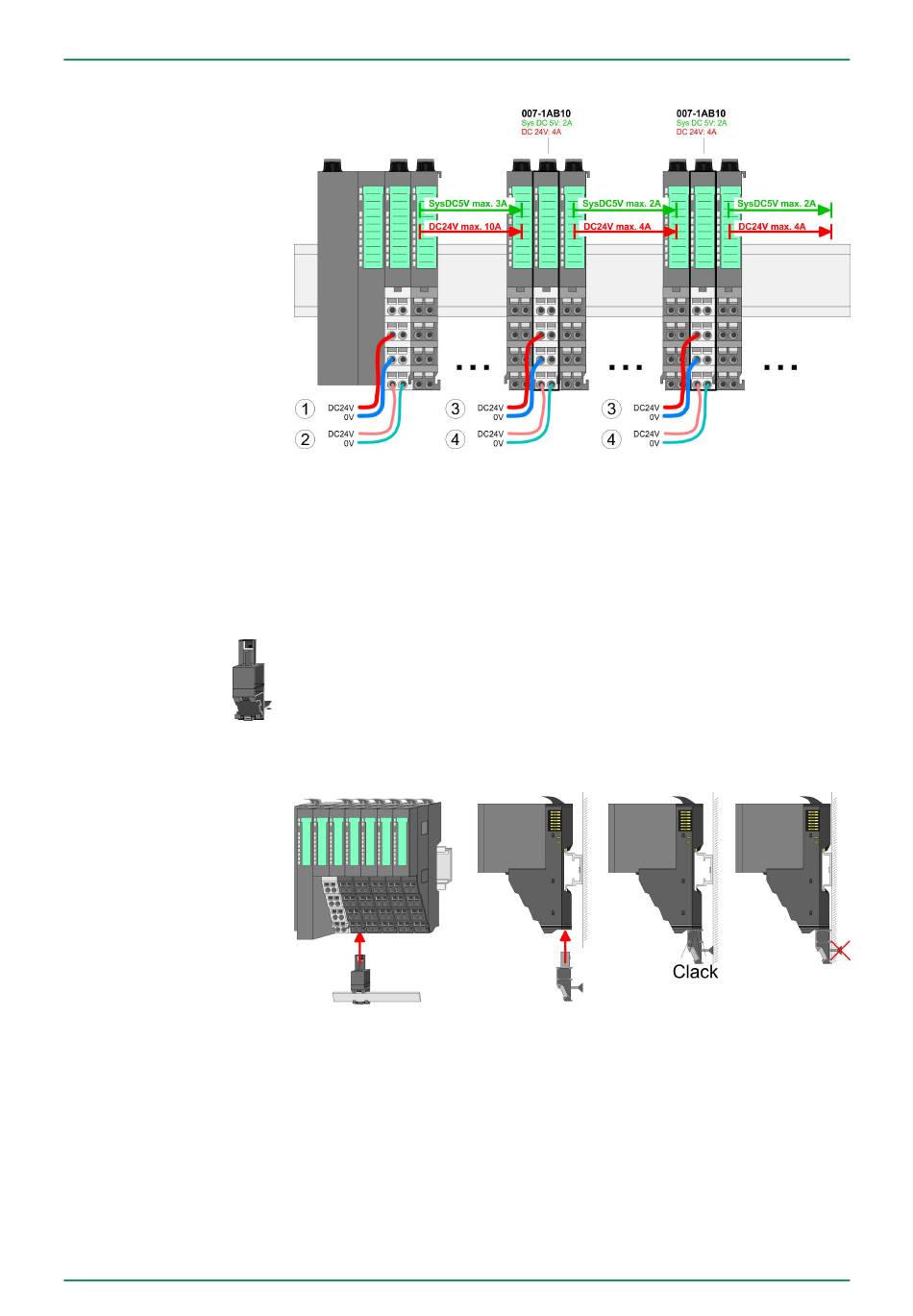

(1) DC 24V für Leistungsversorgung I/O-Ebene (max. 10A)
(2) DC 24V für Elektronikversorgung Bus-Koppler und I/O-Ebene
(3) DC 24V für Leistungsversorgung I/O-Ebene (max. 4A)
(4) DC 24V für Elektronikversorgung I/O-Ebene
Der Schirmschienen-Träger (Best.-Nr.: 000-0AB00) dient zur Auf-
nahme von Schirmschienen (10mm x 3mm) für den Anschluss von
Kabelschirmen. Schirmschienen-Träger, Schirmschiene und Kabel-
schirmbefestigungen sind nicht im Lieferumfang enthalten, sondern
ausschließlich als Zubehör erhältlich. Der Schirmschienen-Träger
wird unterhalb des Klemmblocks in das Terminal-Modul gesteckt. Bei
flacher Tragschiene können Sie zur Adaption die Abstandshalter am
Schirmschienen-Träger abbrechen.
VIPA System SLIO IM 053DP
HB300 | IM | 053-1DP00 | DE | 15-06
