- Dieser Parameter wird ausschließlich bei Einsatz von
format
Analog-Modulen ausgewertet und bezieht sich darauf,
Motorola/
wie ein Wert im CPU-Adressbereich abgelegt wird.
Intel
Im Motorola-Format (default) werden die Byte in
absteigender Wertigkeit abgelegt, d.h. das 1. Byte
beinhaltet das High-Byte und das 2. Byte das Low-
Byte.
Im Intel-Format wird der Wert gedreht und mit aufsteig-
ender Wertigkeit gearbeitet, d.h. das 1. Byte beinhaltet
das Low-Byte und das 2. Byte das High-Byte.

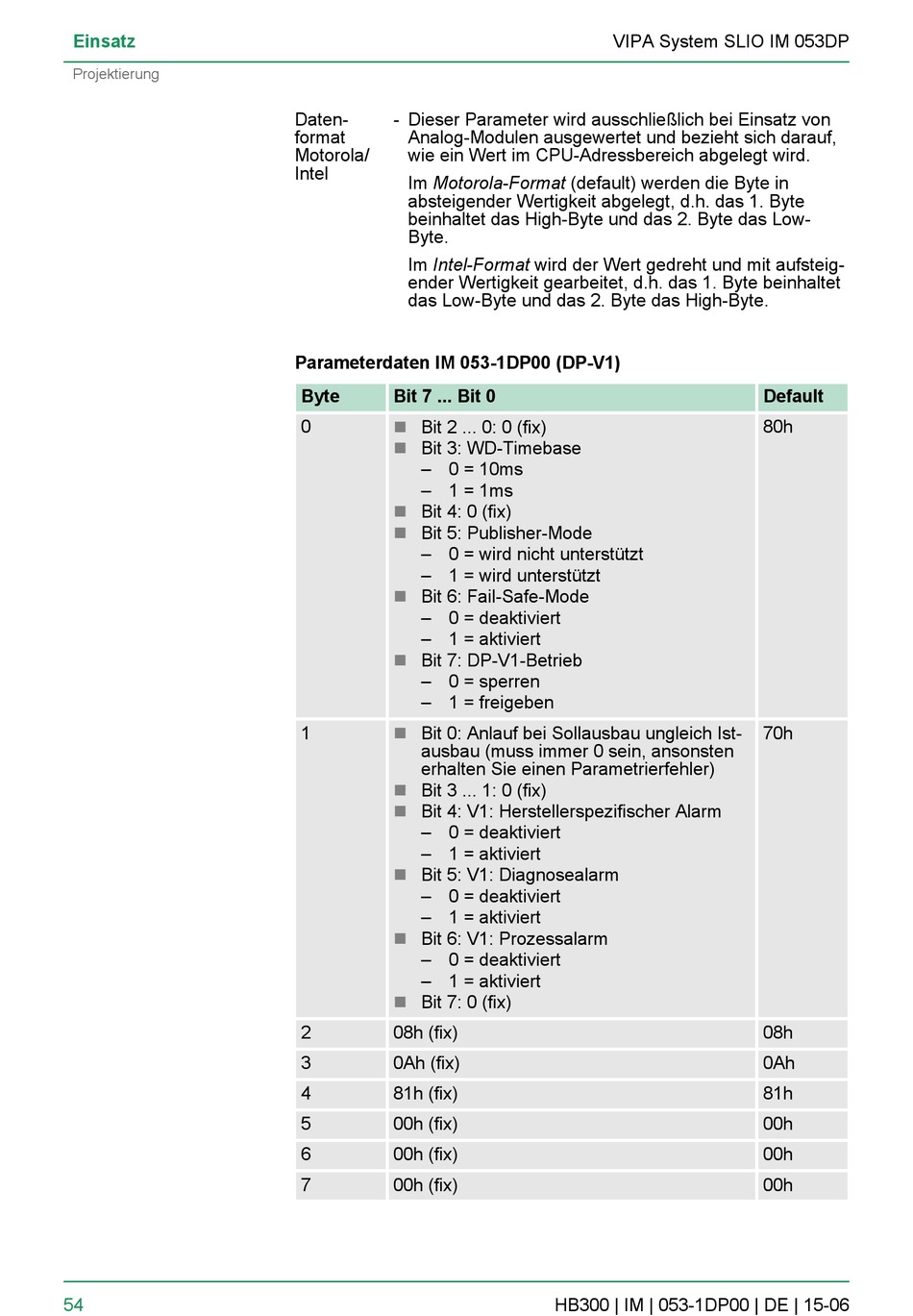

Parameterdaten IM 053-1DP00 (DP-V1)
Byte
Bit 7 ... Bit 0
0
n
Bit 2 ... 0: 0 (fix)
n
Bit 3: WD-Timebase
– 0 = 10ms
– 1 = 1ms
n
Bit 4: 0 (fix)
n
Bit 5: Publisher-Mode
– 0 = wird nicht unterstützt
– 1 = wird unterstützt
Bit 6: Fail-Safe-Mode
n
– 0 = deaktiviert
– 1 = aktiviert
n
Bit 7: DP-V1-Betrieb
– 0 = sperren
– 1 = freigeben
1
Bit 0: Anlauf bei Sollausbau ungleich Ist-
n
ausbau (muss immer 0 sein, ansonsten
erhalten Sie einen Parametrierfehler)
n
Bit 3 ... 1: 0 (fix)
n
Bit 4: V1: Herstellerspezifischer Alarm
– 0 = deaktiviert
– 1 = aktiviert
n
Bit 5: V1: Diagnosealarm
– 0 = deaktiviert
– 1 = aktiviert
Bit 6: V1: Prozessalarm
n
– 0 = deaktiviert
– 1 = aktiviert
n
Bit 7: 0 (fix)
2
08h (fix)
3
0Ah (fix)
4
81h (fix)
5
00h (fix)
6
00h (fix)
7
00h (fix)
VIPA System SLIO IM 053DP
HB300 | IM | 053-1DP00 | DE | 15-06
Default
80h
70h
08h
0Ah
81h
00h
00h
00h
