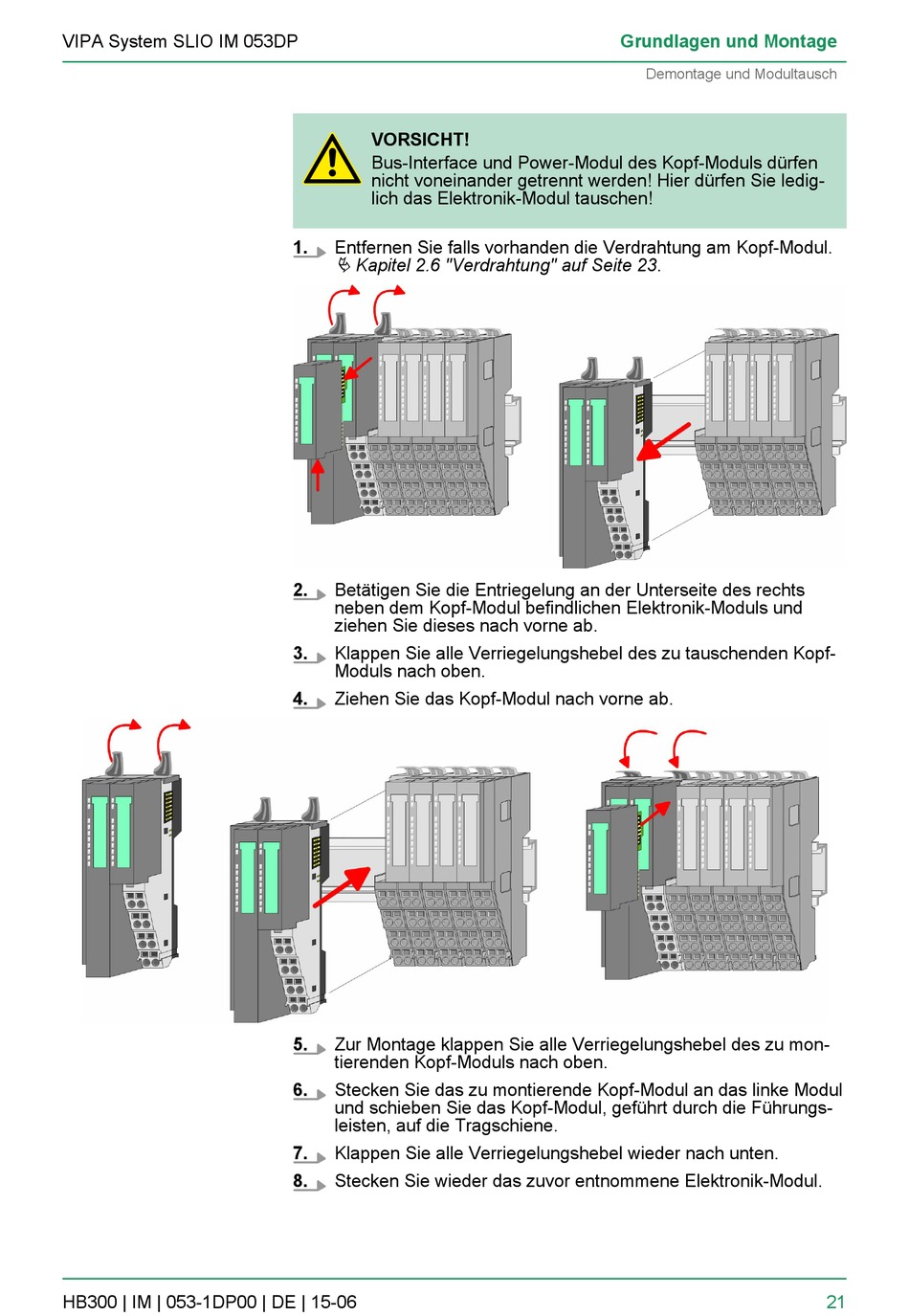

VIPA System SLIO IM 053DP
HB300 | IM | 053-1DP00 | DE | 15-06
VORSICHT!
Bus-Interface und Power-Modul des Kopf-Moduls dürfen
nicht voneinander getrennt werden! Hier dürfen Sie ledig-
lich das Elektronik-Modul tauschen!
1.
Entfernen Sie falls vorhanden die Verdrahtung am Kopf-Modul.
Ä Kapitel 2.6 "Verdrahtung" auf Seite 23.
2.
Betätigen Sie die Entriegelung an der Unterseite des rechts
neben dem Kopf-Modul befindlichen Elektronik-Moduls und
ziehen Sie dieses nach vorne ab.
3.
Klappen Sie alle Verriegelungshebel des zu tauschenden Kopf-
Moduls nach oben.
4.
Ziehen Sie das Kopf-Modul nach vorne ab.
5.
Zur Montage klappen Sie alle Verriegelungshebel des zu mon-
tierenden Kopf-Moduls nach oben.
6.
Stecken Sie das zu montierende Kopf-Modul an das linke Modul
und schieben Sie das Kopf-Modul, geführt durch die Führungs-
leisten, auf die Tragschiene.
7.
Klappen Sie alle Verriegelungshebel wieder nach unten.
8.
Stecken Sie wieder das zuvor entnommene Elektronik-Modul.
