VIPA System SLIO IM 053DP
2.5 Demontage und Modultausch
Vorgehensweise
HB300 | IM | 053-1DP00 | DE | 15-06

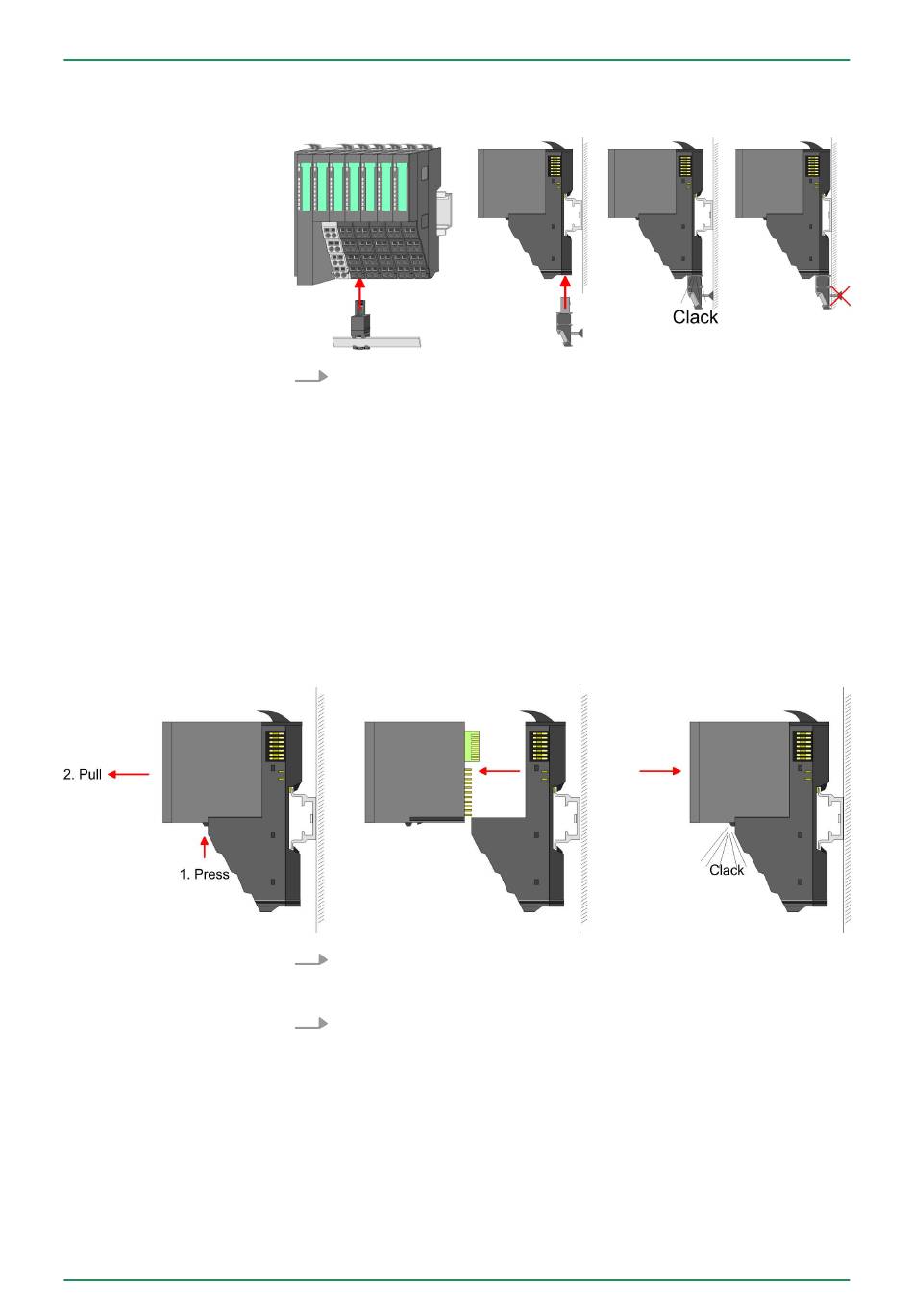

Montage Schirmschienenträger
Der Schirmschienen-Träger (als Zubehör erhältlich) dient zur
Aufnahme der Schirmschiene für den Anschluss von Kabel-
schirmen. Der Träger wird unterhalb des Klemmblocks in das
Terminal-Moduls gesteckt, bis dieser einrastet. Bei flacher Trag-
schiene können Sie zur Adaption den Abstandshalter am
Schirmschienen-Träger abbrechen.
Bei der Demontage und beim Austausch eines Moduls, eines Kopf-
Moduls (z.B. Bus-Koppler) oder einer Modulgruppe müssen Sie aus
montagetechnischen Gründen immer das rechts daneben befindliche
Elektronik- Modul entfernen! Nach der Montage kann es wieder
gesteckt werden.
Austausch eines Elektronik-Moduls
1.
Zum Austausch eines Elektronik-Moduls können Sie das Elekt-
ronik-Modul, nach Betätigung der Entriegelung an der Unter-
seite, nach vorne abziehen.
2.
Für die Montage schieben Sie das Elektronik-Modul in die Füh-
rungsschiene, bis dieses an der Unterseite hörbar am Terminal-
Modul einrastet.
Grundlagen und Montage
Demontage und Modultausch
19
