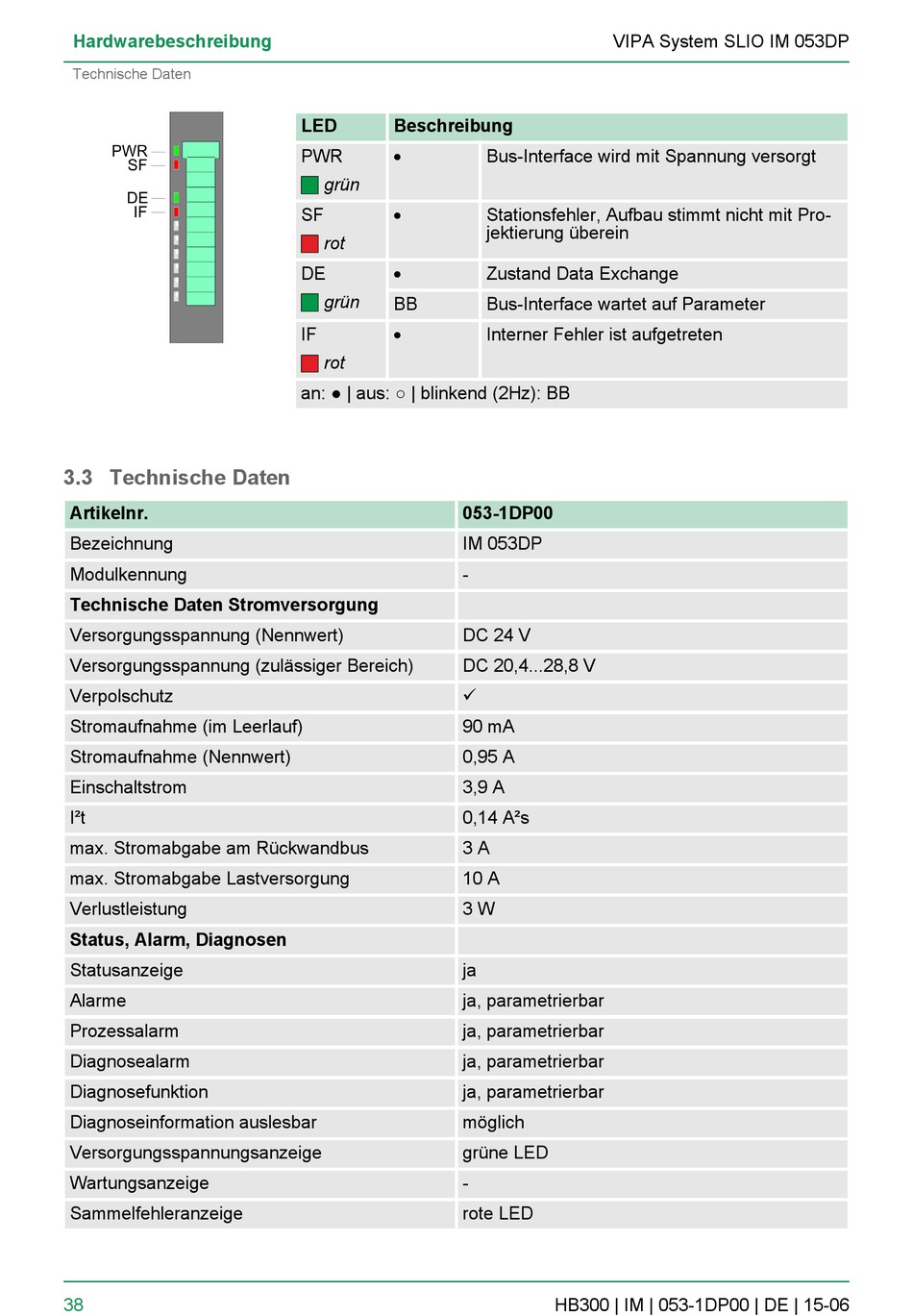

Hardwarebeschreibung
Technische Daten
3.3 Technische Daten
Artikelnr.
Bezeichnung
Modulkennung
Technische Daten Stromversorgung
Versorgungsspannung (Nennwert)
Versorgungsspannung (zulässiger Bereich)
Verpolschutz
Stromaufnahme (im Leerlauf)
Stromaufnahme (Nennwert)
Einschaltstrom
I²t
max. Stromabgabe am Rückwandbus
max. Stromabgabe Lastversorgung
Verlustleistung
Status, Alarm, Diagnosen
Statusanzeige
Alarme
Prozessalarm
Diagnosealarm
Diagnosefunktion
Diagnoseinformation auslesbar
Versorgungsspannungsanzeige
Wartungsanzeige
Sammelfehleranzeige
38
LED
Beschreibung
·
PWR
grün
·
SF
rot
·
DE
grün
BB
·
IF
rot
an: ● | aus: ○ | blinkend (2Hz): BB
053-1DP00
IM 053DP
-
DC 24 V
DC 20,4...28,8 V
ü
90 mA
0,95 A
3,9 A
0,14 A²s
3 A
10 A
3 W
ja
ja, parametrierbar
ja, parametrierbar
ja, parametrierbar
ja, parametrierbar
möglich
grüne LED
-
rote LED
VIPA System SLIO IM 053DP
Bus-Interface wird mit Spannung versorgt
Stationsfehler, Aufbau stimmt nicht mit Pro-
jektierung überein
Zustand Data Exchange
Bus-Interface wartet auf Parameter
Interner Fehler ist aufgetreten
HB300 | IM | 053-1DP00 | DE | 15-06
